多关节铰接式机械臂末端执行结构

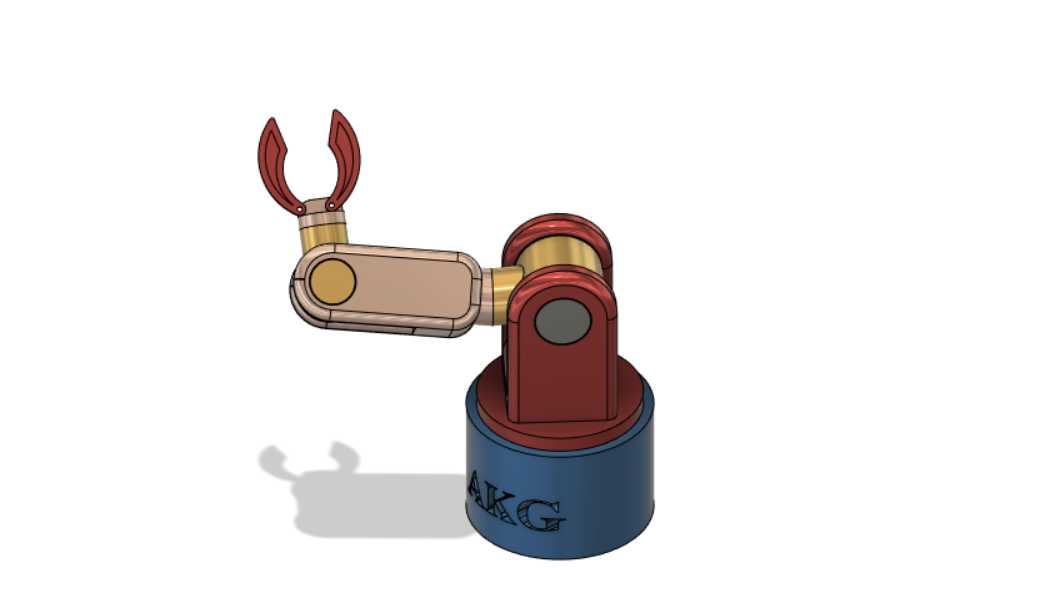

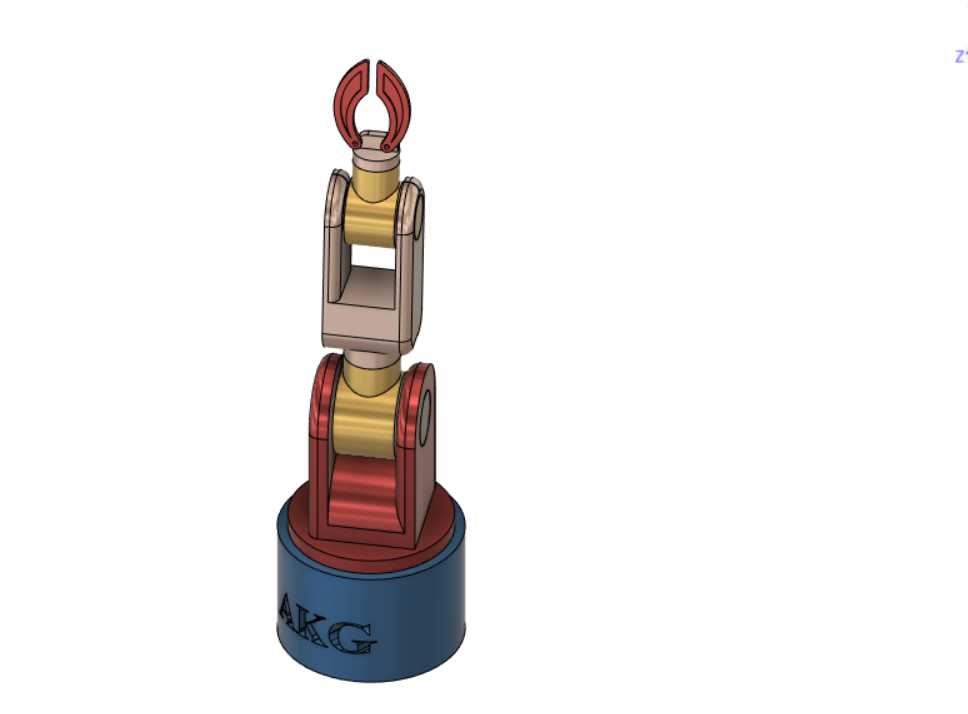

　　这款多关节铰接机械结构，核心定位是轻载工位的自动化执行末端，可适配小型自动化产线的上下料、工件转运、简易装配等场景，也可作为教学演示载体用于机械原理、机构运动的实操展示。结构整体采用三段式铰接布局，底部为圆柱回转基座，基座上端通过第一组铰接关节连接下段臂体，中段设置第二组铰接关节衔接上段臂体，最上端集成开合式夹取执行端，三组转动副的轴线呈空间垂直交错排布，可实现基座周向360度回转、臂体两个维度的俯仰摆动，配合末端夹爪的开合动作，能够覆盖基座周边一定半径范围内的柱形作业空间，满足小范围多姿态的作业需求。设计阶段优先考虑了关节运动的干涉规避，每段臂体的铰接端都做了限位凸台结构，可将关节摆动角度限制在合理作业区间，

　　避免运动过程中臂体之间、臂体与基座之间发生碰撞，同时铰接位置预留了标准的轴孔安装位，可直接适配市面常规的小型舵机、微型转动驱动件，无需额外做安装位的二次加工。基座底部设计为平整安装面，带有均布的安装孔位，可直接通过螺栓固定在设备台面、移动模组滑台或者立式支架上，安装边界清晰，基座直径与整体伸展高度的比例经过反复校核，保证臂体伸展至最大作业半径时，整体结构不会出现倾覆风险，重心始终落在基座安装面的支撑范围内。末端夹爪采用弧形开合结构，夹持接触面做了圆弧过渡处理，可适配圆柱类、小尺寸异形工件的夹持需求，夹爪的开合行程经过合理设定，既能够覆盖常规小型工件的夹持尺寸范围，也不会因为开合角度过大导致驱动件行程浪费。

　　各段臂体的结构采用等强度设计思路，在保证铰接位置结构强度的前提下，对臂体非受力区域做了合理的减重处理，既降低了整体结构重量，减少关节驱动的负载，也保证了臂体在夹持额定负载时的结构刚性，不会出现明显的形变影响作业精度。铰接关节处的配合面预留了润滑介质存储槽，长期运行时可存储润滑脂降低转动副的磨损，延长结构的使用寿命，整体结构的零件拆分逻辑清晰，各部件之间通过销轴、紧固件连接，拆装维护便捷，出现易损件磨损时可快速单独更换，无需整体拆解结构。
