游艇用不锈钢海洋系泊柱结构设计

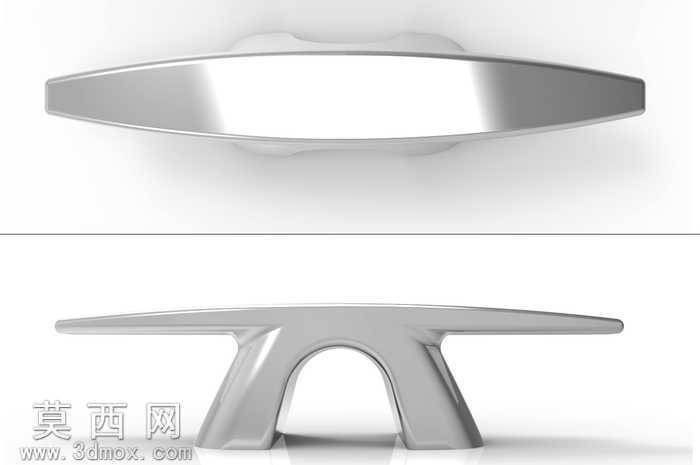

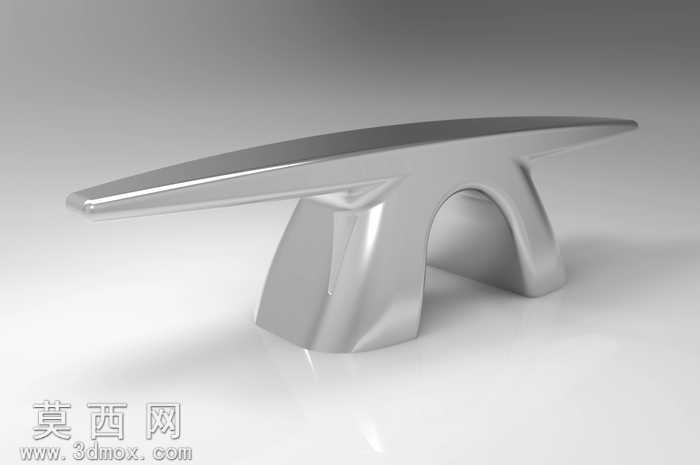

本作品为游艇配套使用的不锈钢海洋系泊柱三维模型，建模阶段采用参数化设计思路，先对系泊柱的整体功能需求进行拆解，明确其需要承受船舶停靠时的缆绳拉力、抵御海洋高盐高湿环境腐蚀的核心要求，再逐步搭建基础几何轮廓。建模过程中首先绘制顶部承力面的流线型轮廓，该轮廓采用两端收窄的楔形设计，既能够减少缆绳滑脱的概率，又可以降低海风带来的风阻影响，同时对边缘做了大圆角过渡处理，避免尖锐棱角磨损缆绳外层防护结构。中部支撑结构采用拱形镂空设计，在保证整体结构强度的前提下有效减少了材料用量，降低部件自重，拱形结构的受力分布经过优化，能够将缆绳施加的竖向和横向拉力均匀传导至底部安装面，避免局部应力集中导致的结构变形。底部安装座做了加厚处理，预留了标准安装孔位，可适配多数游艇甲板的安装基准，安装面与支撑结构的衔接处做了渐变过渡处理，消除应力集中点，提升长期使用的结构稳定性。材质渲染阶段选用316不锈钢材质，该材质本身具备优秀的抗海水腐蚀性能，渲染时调整了金属粗糙度参数，模拟出不锈钢抛光后的哑光金属质感，同时添加了细微的表面纹理，还原真实不锈钢部件的加工质感，场景布光采用柔和的侧上方主光搭配环境补光，清晰呈现出部件的曲面过渡和结构层次，能够直观展示产品的外观形态与结构细节。整个模型的结构尺寸经过合理推算，各部分比例协调，既满足系泊作业的功能需求，又兼顾了游艇配套部件的外观美观度，可用于产品方案展示、结构验证以及生产加工参考。
