双尾撑布局轻型动力滑翔机三维设计

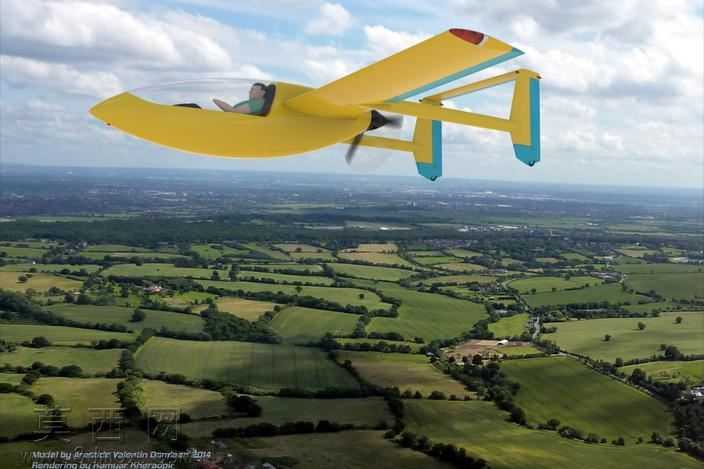

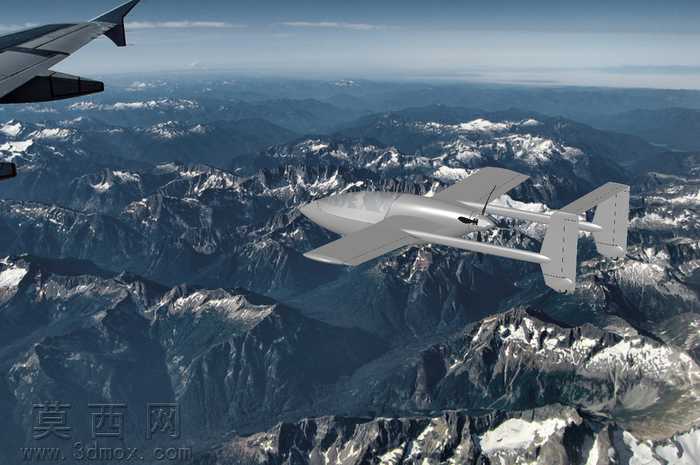

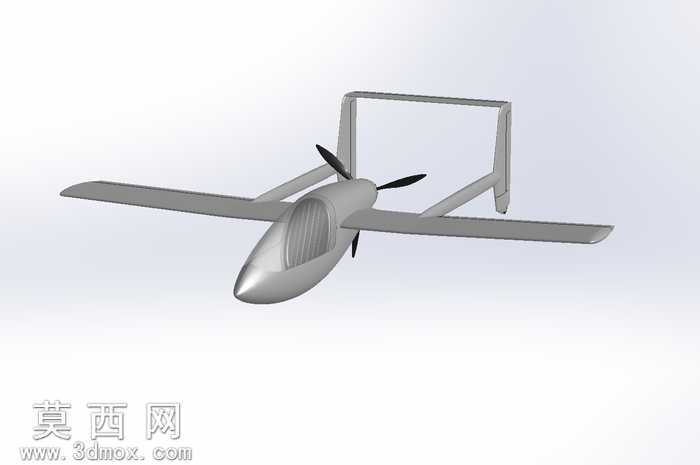

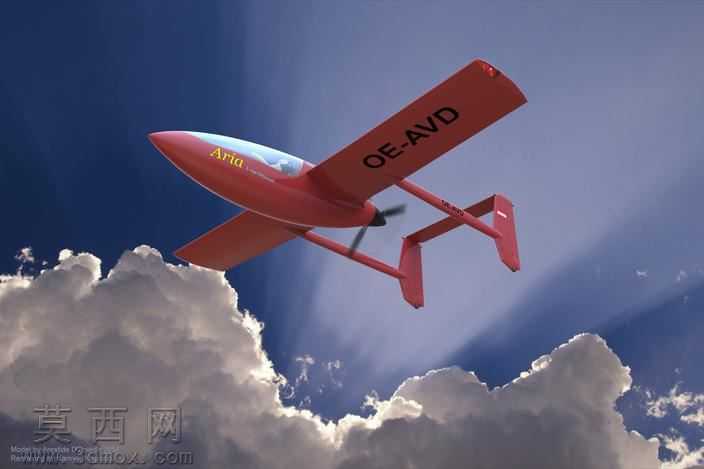

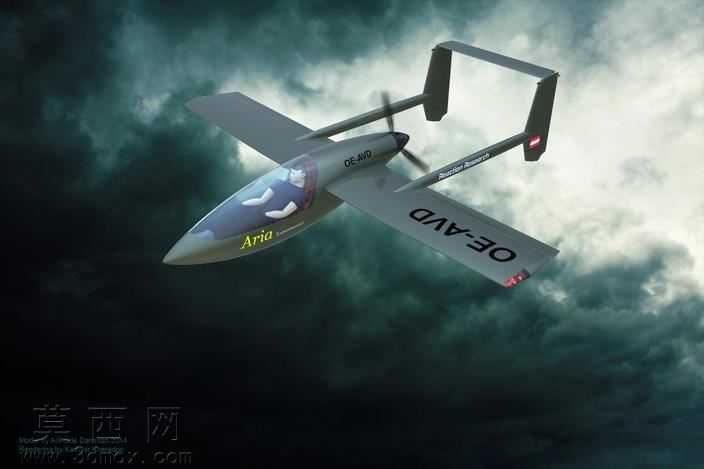

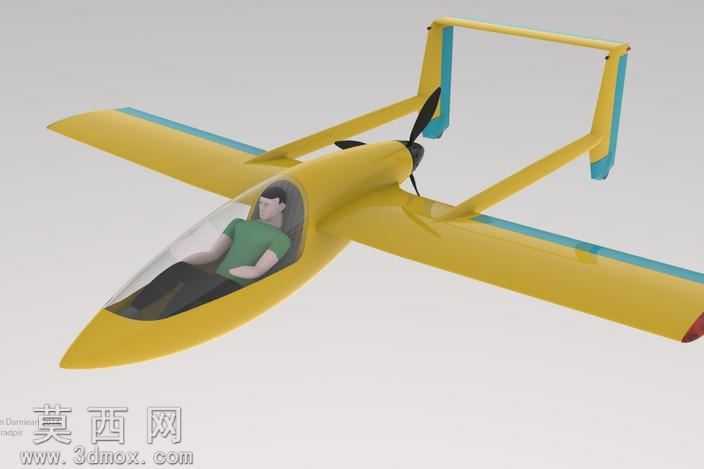

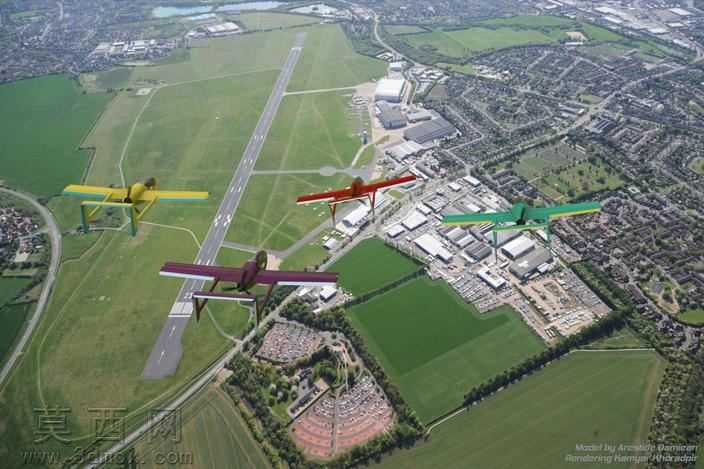

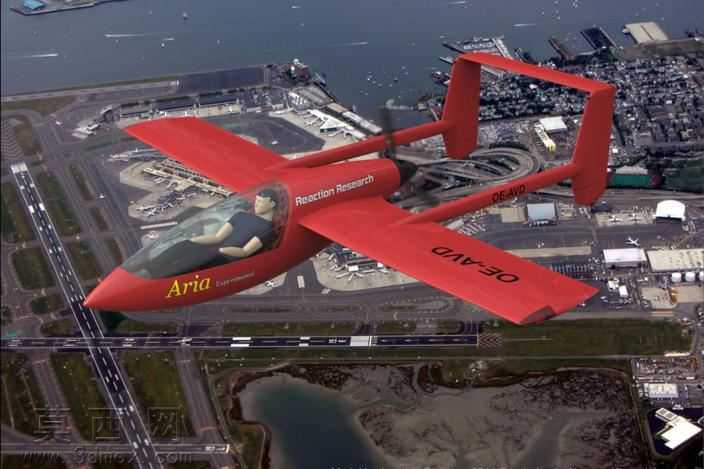

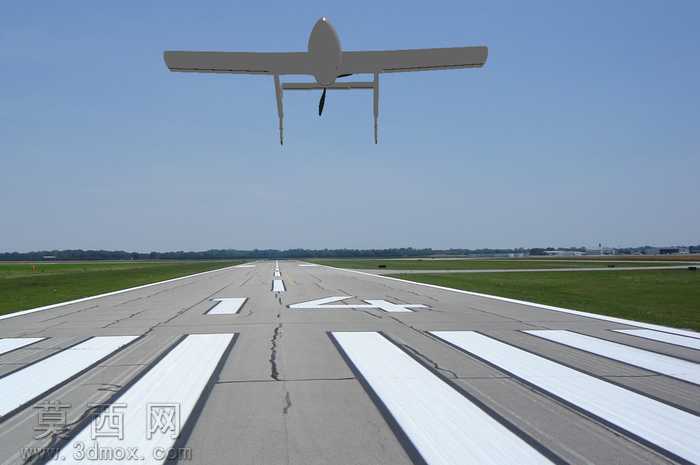

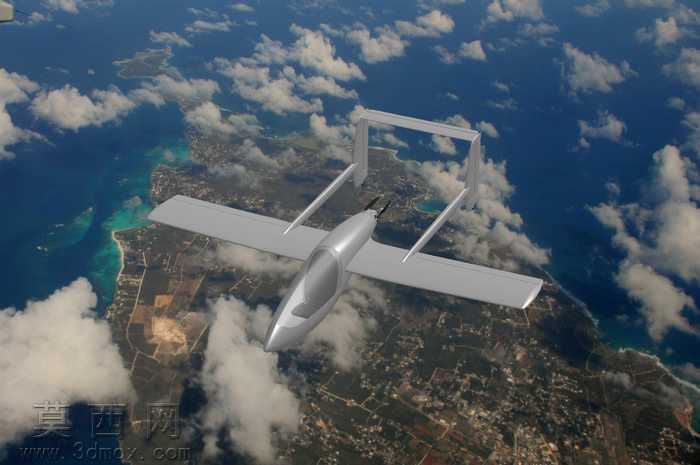

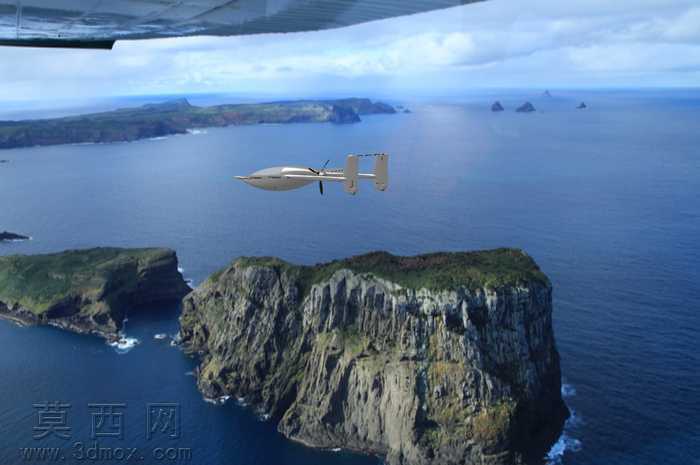

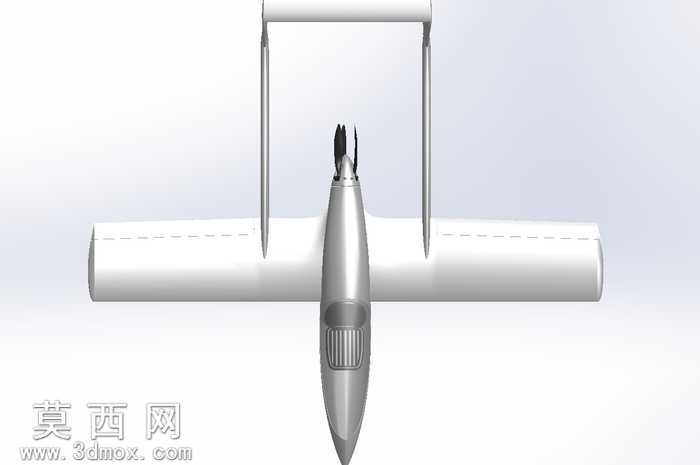

本作品为双尾撑布局轻型动力滑翔机的三维建模设计成果，建模阶段以真实轻型滑翔机的工程参数为核心依据，首先完成整机气动外形的曲面构建：机身采用流线型水滴式截面设计，从机头整流罩到机尾逐步收窄，曲面过渡全程保持G2连续，避免气流流经机身时产生不必要的紊流。主机翼为上单翼布局，翼型选用成熟的NACA65012低速翼型，建模时严格还原翼型的弯度与厚度分布，机翼前缘做钝化处理，后缘预留副翼安装的结构间隙，机翼与机身的连接段做平滑整流，降低翼身干扰阻力。尾翼部分采用双尾撑结构，两根平行的尾撑杆从机翼后缘下方延伸至机尾，末端连接水平尾翼与双垂尾，这种布局既缩短了尾翼力臂的结构长度、减轻整机结构重量，又能避开前部螺旋桨的滑流影响，提升尾翼的操纵效率，建模时对尾撑杆与机翼、尾翼的连接节点做了加强结构的细节还原，符合轻型飞行器的结构受力逻辑。动力系统布置于机头位置，模型还原了两叶螺旋桨、整流罩以及发动机安装座的结构，螺旋桨桨叶带有固定扭转角，匹配低速飞行时的拉力需求。渲染阶段采用高空云层环境作为背景，机身主体赋予高饱和度红色哑光漆面材质，座舱盖使用透明聚碳酸酯材质并添加轻微反射效果，还原真实座舱的通透质感，机翼与尾翼表面添加注册号标识与装饰图案，金属材质的起落架结构做了轻微做旧处理，模拟真实使用中的磨损痕迹。设计过程中严格对照给定的工程参数：整机长度19英尺、机身高度3英尺、翼展54英尺3又1/8英寸、展弦比为6，空重450磅、毛重661磅，最大平飞速度275节、最小平飞速度72节，动力装置为Rotax583发动机，搭配5加仑容量燃料箱与折叠式螺旋桨，所有结构尺寸均与参数一一对应，既保证了模型的视觉还原度，也具备完整的工程参考价值，可用于航空科普展示、航模设计参考等场景。
