通用直升机线框结构三维设计作品

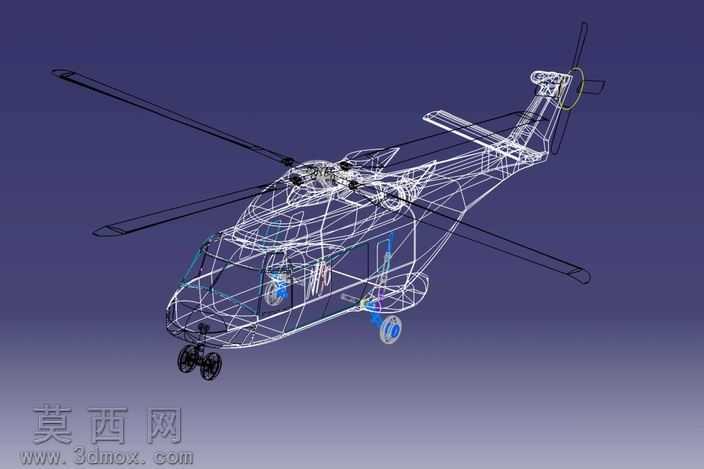

本作品为通用直升机的线框结构三维设计成果，采用专业三维建模软件完成全机结构的线框化构建，完整还原了常规单旋翼带尾桨直升机的整体布局与核心结构特征。建模过程中以真实通用直升机的结构比例为参考基准，首先搭建全机的空间定位基准坐标系，依次完成机身主体轮廓、主旋翼系统、尾桨系统、起落架结构、尾梁结构、平垂尾结构的线框拓扑搭建。机身部分的线框精准还原了机头驾驶舱的曲面轮廓走向、机身中段的舱体结构边界、机尾过渡段的曲面变化趋势，每一段线框都对应真实结构的空间位置关系，清晰呈现出机身的气动外形设计逻辑。主旋翼部分的线框完整绘制了桨毂中心结构、各片主桨叶的展向轮廓与弦向形态，精准还原了主旋翼的安装角度与旋转平面位置；尾桨部分的线框明确呈现了尾桨的安装位置、桨叶形态与传动结构的走向，匹配常规直升机尾桨的布局设计逻辑。起落架部分采用前三点轮式起落架的结构设计，线框清晰勾勒出前后起落架的支柱结构、机轮轮廓与安装位置，还原了起落架的收放结构空间关系。尾梁部分的线框从机身尾部延伸至尾桨安装位置，同步呈现了水平安定面与垂直安定面的轮廓结构，明确了尾段各部件的连接关系。整个线框模型严格遵循直升机的结构设计规范，各部件的空间位置、比例关系、连接逻辑都经过反复校准，既能够直观展现直升机的整体外形特征，也清晰呈现了内部结构的布局逻辑，可用于直升机结构原理展示、航空科普教学、初始设计方案的结构验证等场景，为后续的实体化建模、结构细化设计、气动仿真分析提供了精准的线框基础参考。
