楔入集乔木成型专用工装模具结构

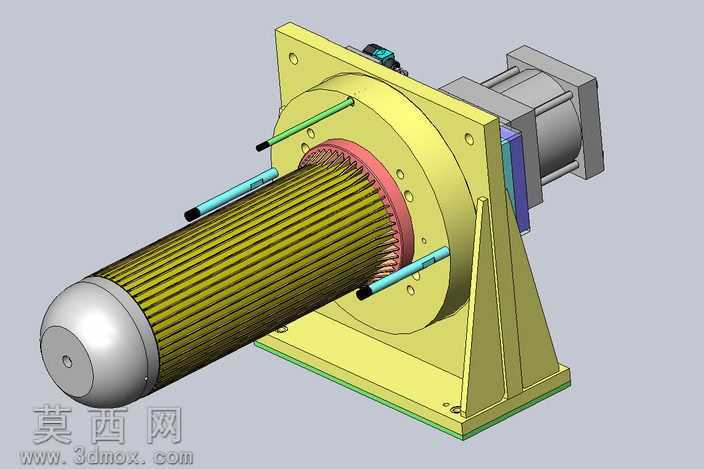

本模型为楔入集乔木成型专用工装模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合部件的公差间隙、装配关系进行了精准定义，确保各组件可实现无干涉装配。模型主体支撑结构采用立式法兰安装基座设计，基座通过三角加强筋结构提升整体刚性，可适配不同规格的动力输出端安装需求，基座前端设置定位法兰盘，法兰盘上均匀分布定位销孔与安装螺孔，可实现与成型辊组件的精准同轴定位。核心成型组件为带纵向齿槽的成型辊，辊身表面的齿形结构经过参数化阵列生成，齿形角度、齿距均按照乔木楔入集束的工艺要求设计，可在楔入过程中对乔木原料形成均匀的挤压导向作用，成型辊端部设置圆弧导向头，可降低原料楔入时的进料阻力，避免原料端部出现卡滞、劈裂问题。模型配套的驱动连接结构可直接适配标准伺服动力输出端，通过法兰直连的方式减少传动环节的间隙误差，提升成型过程的运转稳定性。建模过程中对各部件的材质进行了区分定义，支撑基座、法兰盘等结构件采用金属结构钢材质，表面做防锈喷涂处理，成型辊采用高耐磨合金材质，表面做硬化处理以提升长期使用的耐磨性能，导向销、紧固件等标准件采用标准五金材质参数。整体设计围绕乔木楔入集束的工艺需求展开，在保证结构刚性的前提下优化了各部件的拆装便利性，法兰盘与基座采用螺栓连接，成型辊可通过端部的锁紧结构实现快速更换，可适配不同规格的集束成型需求，导向杆组件采用可调式设计，可根据原料的直径尺寸调整导向间隙，确保不同批次原料均可顺利进入成型工位。模型完成建模后通过渲染模块进行了效果呈现，不同材质部件赋予了对应的表面质感，金属件的金属光泽、耐磨层的哑光质感均得到清晰体现，整体装配结构完整，可直接用于工装加工的图纸输出、工艺验证以及装配指导使用。
