摩托车车架调校专用跳汰工装设备

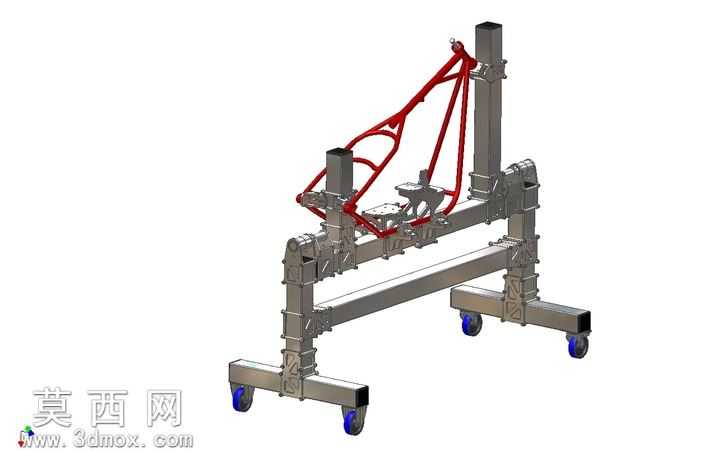

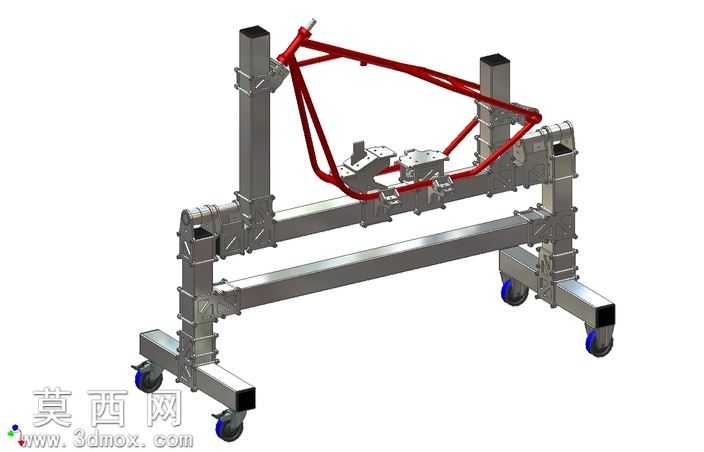

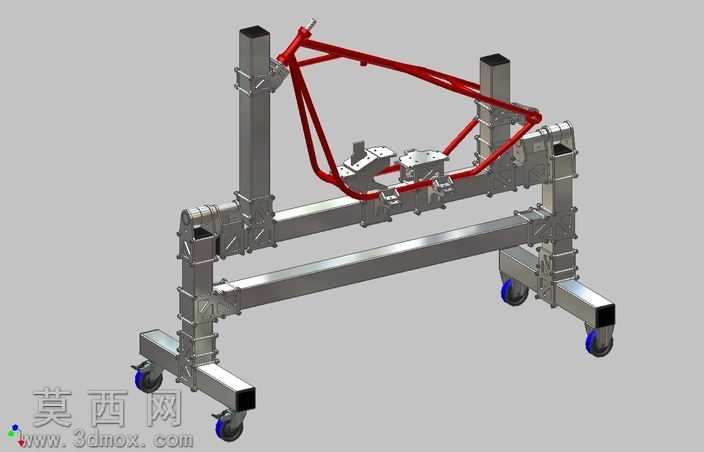

本三维模型为摩托车车架调校专用跳汰工装，整体采用模块化结构设计，通过三维建模软件完成全参数化搭建，可适配不同型号摩托车车架的装夹与跳汰检测需求。模型主体支撑框架采用高强度方管型材拼接结构，建模过程中严格遵循机械设计公差标准，对型材拼接处的焊接定位结构、螺栓连接孔位均做了精细化还原，保证虚拟装配状态下的结构干涉检查完全符合实际生产装配逻辑。底部支撑腿配置万向带刹脚轮，建模时对脚轮的转动结构、刹车拨片结构均做了独立零件拆分，可实现单独的运动仿真演示，方便工装在车间内的灵活移动与位置固定。车架装夹区域采用仿形定位结构，红色的车架定位支架根据摩托车车架的管梁弧度做了贴合式设计，建模时对定位销孔、快速夹钳的安装位做了精准对位，可保证车架装夹后的定位精度，满足跳汰作业时的稳定性要求。模型渲染阶段采用金属哑光材质模拟框架的钢制型材表面，红色支架部分采用高饱和度烤漆材质，脚轮部分采用橡胶与金属结合的复合材质，通过光影渲染突出各部件的结构层次与材质质感，整体结构的受力路径在建模阶段做了模拟验证，横向连接梁与竖向支撑柱的连接位置做了加强筋结构设计，可承受跳汰作业时的往复冲击力，避免工装出现结构变形。整套模型的零件层级清晰，通用标准件均做了标准化调用，可直接导出工程图用于实际生产加工，也可作为摩托车生产检测线的工装设计参考模板，帮助设计人员快速完成同类工装的改型设计，缩短产品开发周期。
