PTZ120会议摄像云台结构设计方案

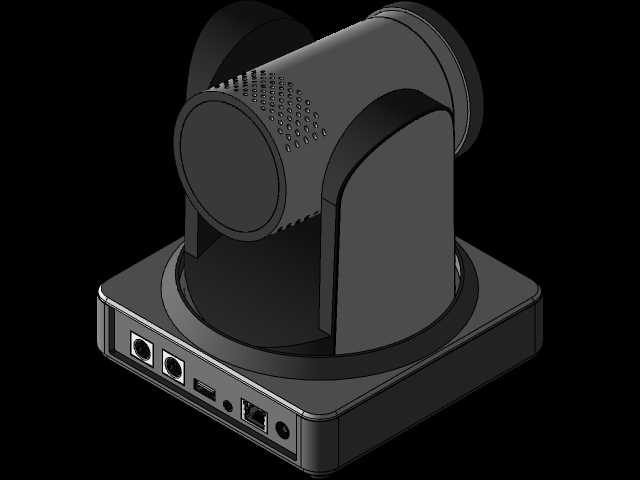

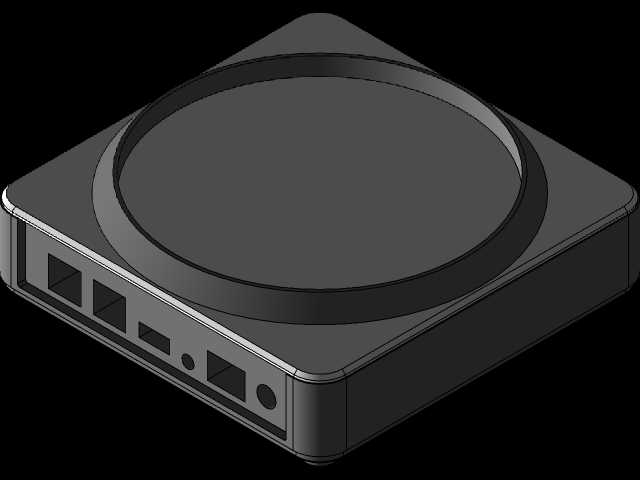

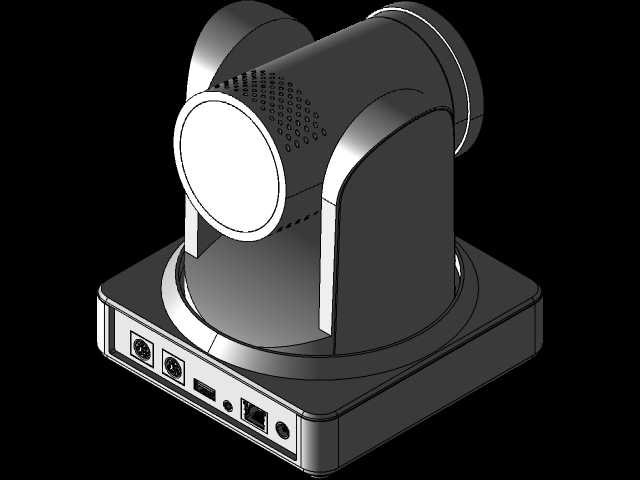

　　这款PTZ120云台摄像机的结构设计，核心围绕多场景视频采集的实际使用需求展开，在做三维结构拆解时能明显感知到设计端对安装适配、转动可靠性、外观集成度的多重考量。从实际应用场景来看，这类云台摄像机既适配中大型会议室的固定机位部署，也可用于室内常态化监控点位、线上录播教室的机位搭建，部分同结构衍生款也会被用于小型演播室的多机位采集场景，不同场景下对设备的转动角度、安装稳定性、布线隐蔽性的要求存在差异，这款结构在底座部分预留了通用安装孔位，可兼容桌面平放、吊装支架固定、壁挂支架安装三种主流部署方式，安装边界覆盖了绝大多数室内视频采集点位的安装需求，底座厚度控制在合理范围，平放时不会占用过多桌面空间，吊装时也不会因为重心过高出现晃动隐患。

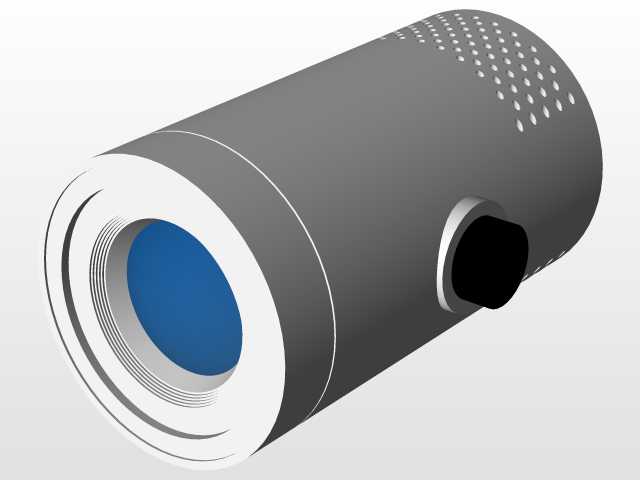

　　功能特性层面，该结构采用水平+俯仰双轴转动设计，水平方向可实现360度连续旋转无死角，俯仰方向覆盖负角度到正角度的大视野范围，能满足会场全区域取景、监控点位无盲区覆盖的需求，转动部分的结构间隙做了严格控制，避免长期转动后出现松旷、定位偏移的问题，镜头舱与底座之间的走线采用内置滑环结构，不会因为连续旋转出现线材缠绕、拉扯断裂的故障。镜头舱的外观做了圆弧过渡处理，既可以减少转动过程中的风阻（部分室内通风场景下可降低微晃概率），也能避免尖锐棱角在安装、调试过程中造成磕碰损伤，底座正面预留了状态指示的开槽位置，可集成电源、信号连接的状态提示，方便现场调试人员快速判断设备运行状态。

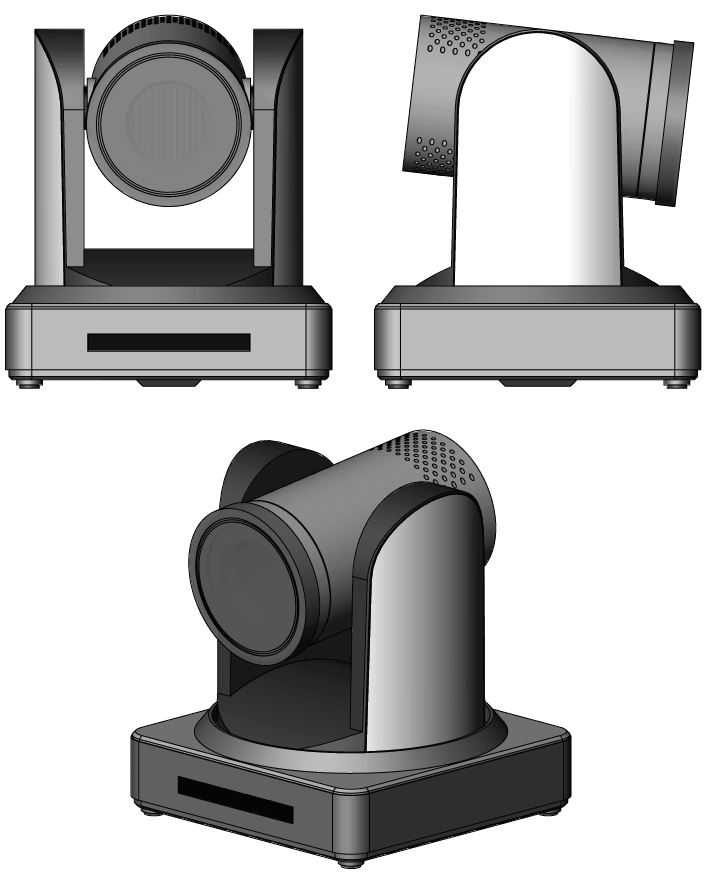

　　设计思路上，整体采用分块式结构设计，分为底座固定舱、水平转动支撑段、俯仰转动支架、镜头主体舱四个独立模块，每个模块的连接位都做了定位止口设计，生产装配时无需额外做对位调整，可有效提升装配效率，后期维护时也可单独拆卸故障模块，无需整体拆解设备。外壳部分采用工程塑料与金属内嵌支撑结合的方案，外部塑料壳体做了哑光磨砂处理，可避免会议灯光、监控补光在壳体上产生反光干扰拍摄画面，内部金属支撑框架承担转动负载与安装承重，保证长期使用的结构强度，不会因为塑料壳体的蠕变影响转动精度。外形尺寸方面，整体长宽高比例适配常规会议桌面的摆放需求，镜头舱的直径控制在合理范围，不会遮挡后方参会人员的视线，底座的配重经过平衡计算，水平转动到极限角度时整机重心依然落在底座支撑范围内，不会出现侧翻风险，底座底部预留了防滑胶垫的安装槽位，桌面平放时可增大摩擦力，避免被误碰移位。
