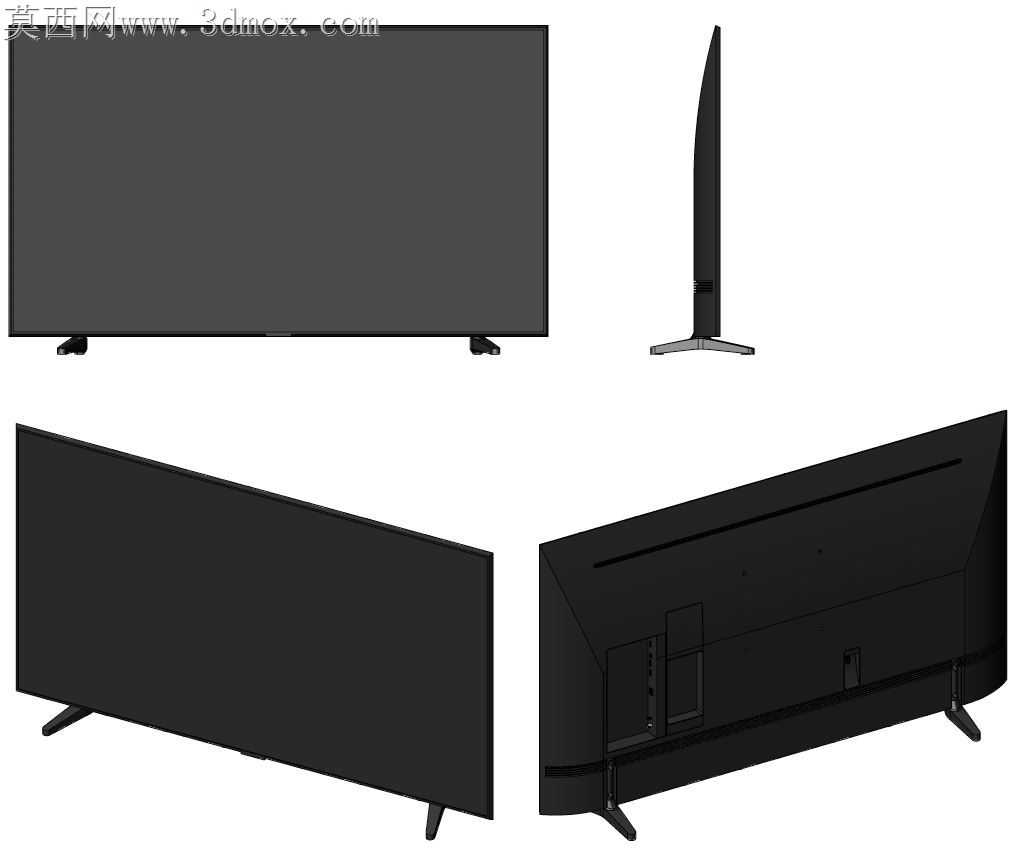

55英寸超薄曲面家用电视外观结构设计

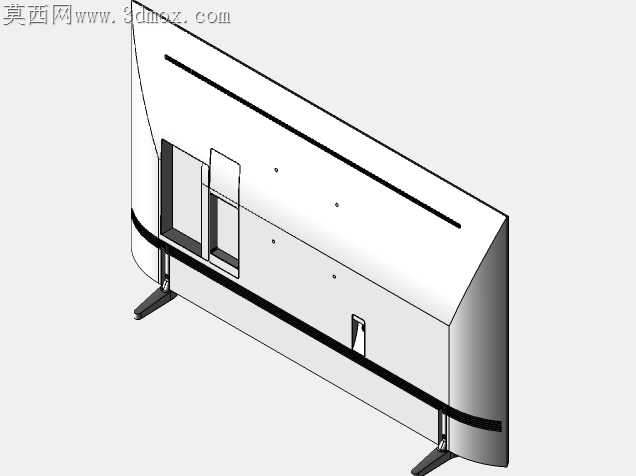

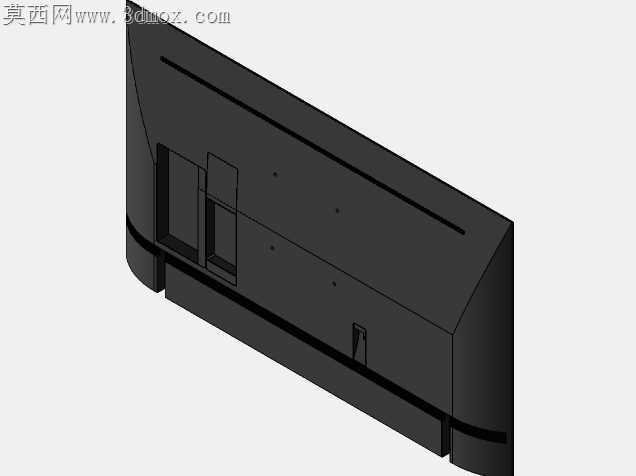

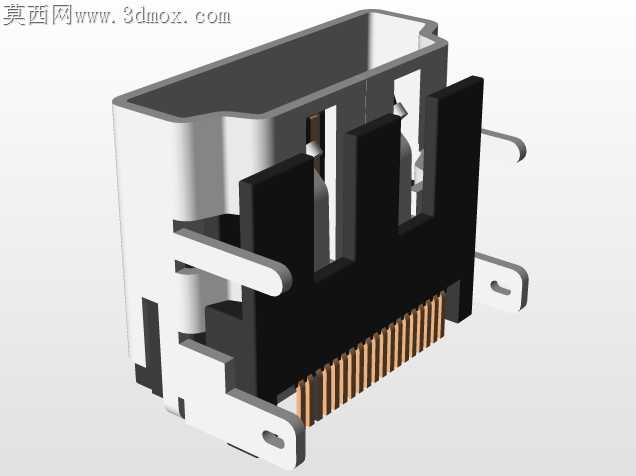

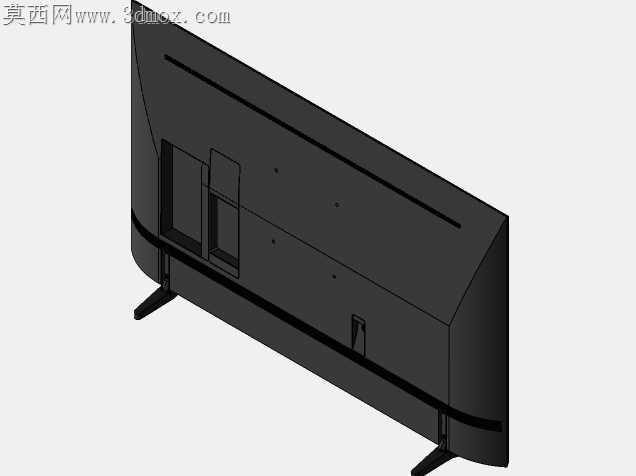

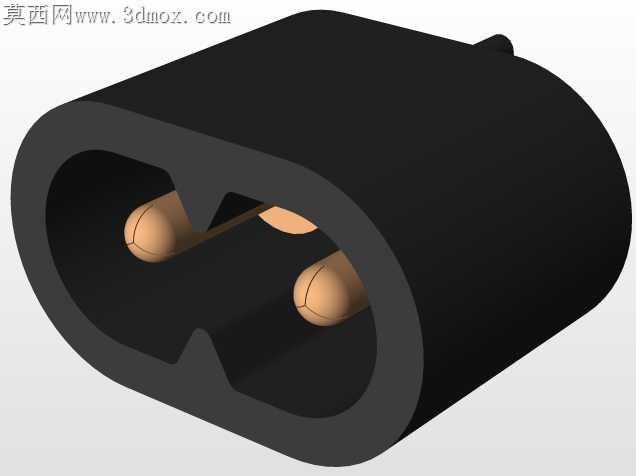

超薄大屏电视落地生产时，最容易被忽略的是背部曲面与壁挂支架的配合公差，不少量产机型因为背部弧面过渡的公差控制不当，出现壁挂后受力不均、屏幕边角翘曲的隐患，这款55寸曲面电视的结构设计，刚好针对这类加工装配痛点做了针对性的细节处理。背部的接口区域没有做突兀的凸起，而是顺着曲面的曲率做了下沉式的内凹处理，既保证了HDMI、电源接口插拔时有足够的操作空间，也不会因为接口区域的局部加厚破坏整机的超薄视觉效果，同时内凹的边缘做了1.2mm的圆角过渡，避免注塑成型时出现缩痕，也能减少组装时工人被锐边划伤的风险。底座的支撑脚采用了前倾式的三角受力结构，接触桌面的脚垫位置做了微幅的角度调整，不是垂直于桌面的硬接触，而是带有3度的内倾角，放置在光滑的玻璃或者木质电视柜上时，能抵消屏幕前倾带来的重心偏移，不会出现轻微触碰就晃动的情况，支撑脚和机身连接的卡位做了0.15mm的过盈配合，不需要额外打螺丝就能卡紧，组装时能减少一道锁付工序，后期用户拆卸底座也不会留下螺丝孔的痕迹。屏幕边框的窄边处理没有一味追求极致宽度，而是在边框内侧预留了0.8mm的缓冲胶条安装位，屏幕面板和塑料边框之间不会直接硬接触，运输过程中的颠簸震动不会让边框挤压到液晶面板，避免出现屏幕漏光、边角碎裂的问题。背部的散热格栅顺着曲面的走向排布，不是生硬的水平直条，格栅的开孔角度做了斜向下的处理，既能保证内部电路板的热量顺着气流散出，也能避免灰尘从开孔直接落到电路板上，长时间使用也不会因为积灰出现散热不良的问题。侧面的厚度控制上，最薄处的边缘做了渐消面处理，不是一刀切的直角，从侧面看视觉厚度比实际尺寸更薄，同时渐消面的曲率连续达到G2级别，注塑成型时不会出现表面流痕，喷涂哑光漆面后也不会有光影断层的瑕疵。壁挂孔位的位置做了局部加厚的加强筋，四个孔位之间的连接筋和背部的主支撑筋连为一体，壁挂时的受力能均匀分散到整个背部框架，不会出现孔位开裂、机身脱落的隐患，孔位的尺寸严格匹配通用壁挂支架的标准，不需要额外定制转接件就能适配市面上绝大多数的壁挂架。
