便携式USB无线网卡结构设计方案

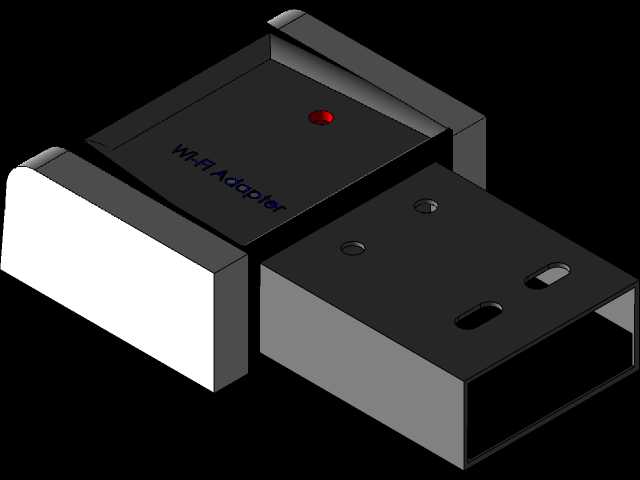

　　这款USB接口WiFi适配器的结构设计，完全围绕桌面端、嵌入式设备的无线联网需求展开，日常可直接插在台式机主板后置USB接口、工业触控终端的外置USB端口、老旧笔记本的扩展接口上，替代有线网线完成2.4G频段的无线信号收发，解决布线受限场景下的设备联网问题。整体结构采用上下盖扣合的装配方案，公头端直接沿用标准USB Type-A公座的金属屏蔽壳尺寸，金属壳厚度控制在0.3mm，完全符合USB-IF规范中Type-A接口的插拔尺寸要求，插入标准USB母座时的配合间隙控制在0.1mm以内，既保证插拔顺畅不会出现卡滞，也能避免长期使用后接触松动的问题。外壳主体采用ABS+PC混合材质注塑成型，表面做细咬花处理，既提升手持插拔时的摩擦力，

　　也能避免日常使用中留下指纹划痕。上盖表面预留的红色指示灯开孔位置，刚好对准内部PCB板上的贴片LED，设备通电、信号传输时的灯光状态可直接透出，无需额外增加导光柱零件，减少装配工序的同时也压缩了整体厚度。内部腔体的尺寸完全围绕PCB板的布局做匹配，PCB板上集成的射频天线、主控芯片、晶振、阻容元件都有对应的定位筋位，上下盖扣合后筋位刚好压住PCB板边缘，不需要额外打螺丝就能完成PCB的固定，装配时只需要将PCB放入下盖定位槽，扣合上盖即可完成整机组装，大幅提升量产装配效率。整体外形做了圆角过渡处理，公头根部的台阶尺寸做了避让设计，当相邻USB接口间距较小时，插入该适配器不会遮挡旁边的接口，避免多设备同时插接时的空间冲突。

　　端盖部分和主体的配合间隙控制在0.05mm，既可以作为内部天线的信号透传窗口，也能在设备出现故障时撬开端盖完成检修，不需要做破坏性拆解。设计过程中还考虑了长期插拔的结构强度，公头金属壳和内部塑胶基座的嵌合深度做了加长处理，反复插拔超过千次也不会出现公头歪斜、壳体开裂的问题，完全满足消费级数码外设的使用寿命要求。外壳表面的标识区域采用激光镭雕工艺，不会因为日常手汗摩擦、酒精擦拭出现标识脱落的问题，整体结构没有多余的外露螺丝，外观简洁一体，同时兼顾了生产装配的便捷性和实际使用的可靠性。
