多槽式传动滑轮工业结构设计

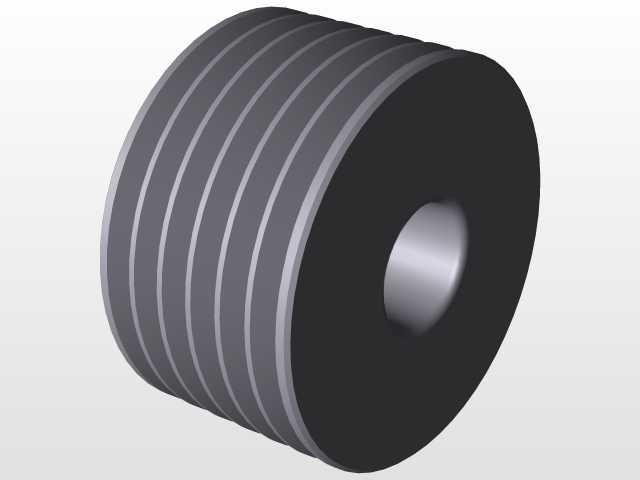

　　这款多槽滑轮的结构设计，核心围绕多绳同步传动场景的载荷分配需求展开，区别于单槽滑轮的单点受力结构，轮体表面均匀排布六道环形绳槽，可同时容纳多根钢丝绳或三角带同步作业，在起重吊装、物料输送、纺织机械牵伸、电梯曳引等场景中，能有效避免单绳过载导致的断裂风险，同时通过多槽的导向约束，减少传动过程中绳索的跑偏、跳脱问题。从结构设计逻辑来看，轮体采用中空轴孔配合的安装形式，中心轴孔的加工公差需匹配对应规格的传动轴，装配时可通过键槽或顶丝实现周向固定，避免轮体在重载传动时出现跟转打滑；轮缘部分的绳槽槽底做了圆弧过渡处理，槽角角度匹配常用绳索的楔角参数，既可以减少绳索与槽壁的摩擦损耗，也能在绳索受拉形变时提供足够的包覆摩擦力，

　　保证传动效率不会随载荷波动出现大幅下降。在安装边界的尺寸考量上，轮体的外径尺寸直接决定了传动比的适配范围，过大会导致设备安装空间冗余，过小则会增大绳索的弯曲应力，加速绳索疲劳断丝，这款滑轮的外径与槽深比例经过反复校核，在保证绳索弯曲半径符合行业安全规范的前提下，尽可能压缩了轮体的轴向宽度，六道绳槽的等距排布让相邻绳索的间距保持在安全范围内，避免多绳传动时出现相互摩擦干涉的问题。轮体的材质选型适配常规工业场景的使用需求，主体采用铸铁或铸钢毛坯加工，绳槽表面可根据使用场景做淬火或包胶处理，重载起重场景下选用淬火处理提升槽面耐磨性，轻载高速传动场景下可做包胶处理降低运行噪音。在实际设备配套中，

　　这类多槽滑轮既可以作为定滑轮组的组成部分改变力的传动方向，也可以作为动滑轮搭配使用实现载荷的分载，在皮带输送线的张紧机构中，也可作为张紧轮使用，通过调整安装位置实现皮带张紧力的调节，补偿皮带长期运行后的塑性伸长量。设计过程中还重点考虑了轮体的动平衡性能，轮体的壁厚均匀性控制在合理公差范围内，高速运转场景下可做动平衡校正，避免高速旋转时出现径向跳动，影响传动平稳性的同时加剧轴承的磨损。中心轴孔的两端可根据安装需求加装轴承位，匹配深沟球轴承或滑动轴套，降低轮体转动时的摩擦阻力，减少传动过程中的功率损耗。
