法兰式电机传动连接适配构件

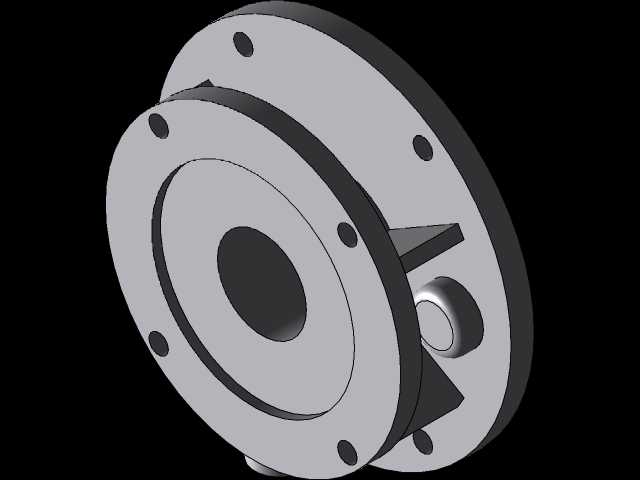

　　这类法兰式适配构件主要用在电机与负载端的传动对接场景，常见于自动化生产线动力单元、小型输送设备驱动端、专用机床主轴传动组等需要不同安装规格电机对接的工位，解决电机输出端安装孔位、轴伸尺寸与被驱动部件不匹配的问题，避免重新加工电机端盖或者负载连接法兰的额外工序，降低现场改装的加工成本与装配误差。从结构设计来看，构件采用双法兰叠合的主体结构，一侧法兰面加工有均布的通孔，用于和电机前端盖的安装螺孔对位锁紧，孔位的分度圆直径、孔径公差按照常规中小型电机的端盖安装尺寸做匹配设计，保证安装后结合面的贴合度，避免传动过程中出现连接松动。另一侧的法兰结构对应负载端的安装接口，中间的通孔预留足够的轴伸避让空间，能够容纳电机输出轴穿过，

　　同时在法兰侧面加工有顶丝孔，用于锁紧穿过的轴段，保证扭矩传递过程中不会出现轴与适配构件的相对窜动。设计时优先考虑安装的同轴度要求，两个法兰的结合面与中心通孔的同轴度公差控制在机械传动常用的IT7级精度范围内，避免装配后出现轴系偏心，导致传动过程中产生振动、噪音，缩短轴承与密封件的使用寿命。构件的轴向厚度经过核算，既保证足够的结构刚性，在传递额定扭矩时不会出现法兰变形，又控制整体的轴向安装尺寸，不会额外占用过多的动力单元安装空间，适配多数紧凑布局的设备安装腔。法兰边缘做了小尺寸的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在对接安装时起到导向作用，降低孔位对位的难度。侧面的锁紧凸台与顶丝孔位置做了加厚处理，

　　避免顶丝锁紧时局部应力过大导致构件开裂，同时凸台的位置避开法兰安装孔的锁紧操作空间，装配时可以先完成法兰面的螺栓锁紧，再从侧面锁紧顶丝固定轴段，装配顺序符合现场安装的操作逻辑，不需要特殊工装就能完成装配。在实际选型使用时，需要核对两侧法兰的安装孔分度圆、通孔直径，以及中心通孔的内径尺寸，确认与所用电机的轴伸直径、端盖安装尺寸匹配，同时核算所传递的扭矩是否在构件的承载范围内，避免过载导致构件断裂或者连接失效。这类适配构件的应用，能够大幅缩短设备改装、动力单元替换的装配周期，不需要对原有设备的安装结构做破坏性改动，在设备维护、产线升级的场景中能够有效降低停机改造的时间成本。
