离心式吹风机叶轮结构三维设计

　　该结构为手持吹风机核心送风叶轮组件，是家用个护电器、小型工业热风设备中实现气流增压输送的核心功能部件，日常应用覆盖家用干发、美发造型、小型工件局部热风烘干、电子元器件焊接后余温吹扫等多个场景，其气动性能直接决定设备的出风效率、工作噪音与握持使用体验。设计过程中优先考虑气动效率与动平衡稳定性，整体采用后向式弧形叶片布局，叶片沿轮毂周向均匀排布，相邻叶片间形成平滑的气流导流通道，可将轴向进入叶轮中心的气流通过叶片旋转做功，沿径向甩出至蜗壳风道内，相比直叶片结构能有效降低气流在叶道内的涡流损失，减少高转速下的气动啸叫。叶轮中心设置带定位凸台的安装基座，基座周向均匀分布多个球形定位卡点，可直接与驱动电机输出轴端的卡扣结构配合，

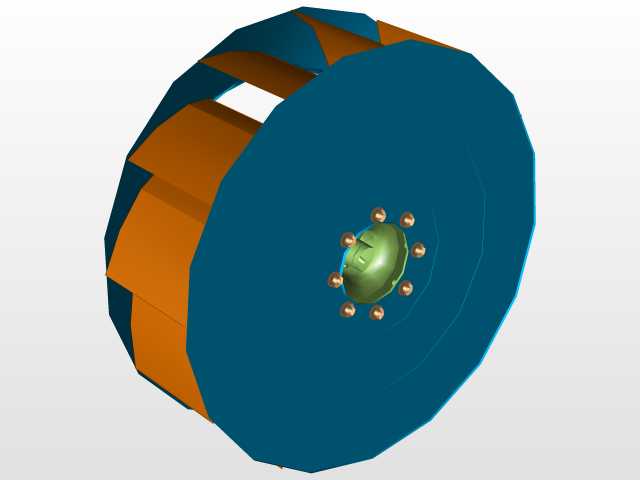

　　无需额外紧固件即可实现周向防转与轴向限位，装配时对准卡点压入即可完成安装，能有效简化整机装配工序，适配常见的小型直流高速电机安装接口，安装边界预留了电机轴端的避让空间，可兼容直径20-25mm规格的驱动电机装配。叶轮主体分为前后两个功能段，深蓝色段为叶轮主盘结构，承担叶片固定与气流导向的核心作用，橙色段为叶片外缘的导流延伸段，可减少气流甩出时的径向扩散损失，提升出风口的气流集中度。中心绿色区域为电机轴配合的安装座，采用内凹式结构设计，可将电机轴端完全收纳于叶轮内部，避免轴端突出干扰气流流动，同时降低叶轮旋转时的轴向窜动风险。建模过程中对所有叶片的曲面曲率做了连续性校验，保证每片叶片的型线偏差控制在0.1mm以内，

　　避免因叶片重量不均导致高转速下出现动平衡超标问题，叶片与主盘的连接位置做了均匀的圆角过渡，既可以减少注塑生产时的应力集中，也能降低气流经过连接位置时的阻力损失。整体叶轮的径向尺寸控制在适配常规手持吹风机的机身内径范围内，轴向厚度预留了与进风网、发热组件的装配间隙，不会与周边结构产生运动干涉，可直接导入整机装配环境中做干涉校验与气动仿真验证，为后续的模具开模、样机试制提供精准的结构参考。
