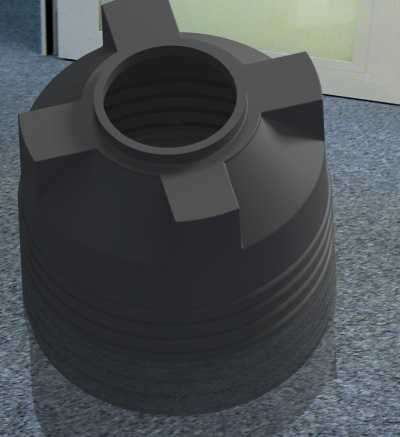

外螺纹十字接口塑料储水接头结构

　　这类带外螺纹与十字锁紧结构的塑料储水接驳件，常见于小型民用储水装置、园艺灌溉管路、小型净水设备的水路接驳节点，也会配套在实验室小型储液装置、台式循环水设备的出水端，承担储水腔体与外部管路的连接导通作用，相比金属接头重量更轻、耐水腐蚀性能更好，批量生产成本更低，适配常压常温的清水输送场景，不会出现金属接头长期浸水后的锈渍污染水质问题。设计阶段首先要匹配储水箱体的开孔安装边界，外螺纹段的螺距、牙型深度需要适配常规民用管路的连接标准，保证和标准内螺纹接头旋合时的密封性能，螺纹根部做了圆角过渡，避免塑料件注塑冷却后出现应力集中，在旋紧受力时发生根部开裂的问题。端部的十字凸耳结构是为了安装时的受力考虑，徒手操作时不需要额外工具，

　　借助十字凸耳的四个受力面就能施加足够的旋紧扭矩，相比外六角结构更适合小尺寸接头的徒手安装场景，凸耳的厚度做了等强度设计，受力根部加厚，边缘做圆角处理，避免安装施力时出现硌手或者凸耳断裂的问题。接头内部的通径做了等径设计，没有突兀的缩径或者台阶，减少水流经过时的局部阻力，降低管路输送过程中的压损，接口端面预留了密封垫圈的安装槽位，安装时配套橡胶平垫就能实现端面密封，不需要额外缠绕生料带，降低现场安装的操作难度。整个零件采用注塑工艺成型，壁厚设计保持均匀，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲变形，外螺纹段的脱模角度控制在合理范围，保证注塑脱模时不会拉伤牙型，十字凸耳和主体的连接位置做了圆弧过渡，既减少注塑时的应力集中，

　　也提升了结构的抗扭强度，在正常安装扭矩下不会出现凸耳断裂的情况。安装时只需要将接头从储水箱体内侧穿出，外侧通过配套的锁紧螺母旋合在螺纹段，配合两侧的密封垫圈就能把接头固定在箱体开孔位置，不需要额外做焊接或者粘接，后期维护拆卸也很方便，十字凸耳的尺寸设计不会和箱体壁或者周边其他管路发生干涉，预留了足够的徒手操作空间，适配厚度在2到8毫米之间的塑料或者金属储水箱壁安装。
