谐波振荡式无叶片风力发电装置结构设计

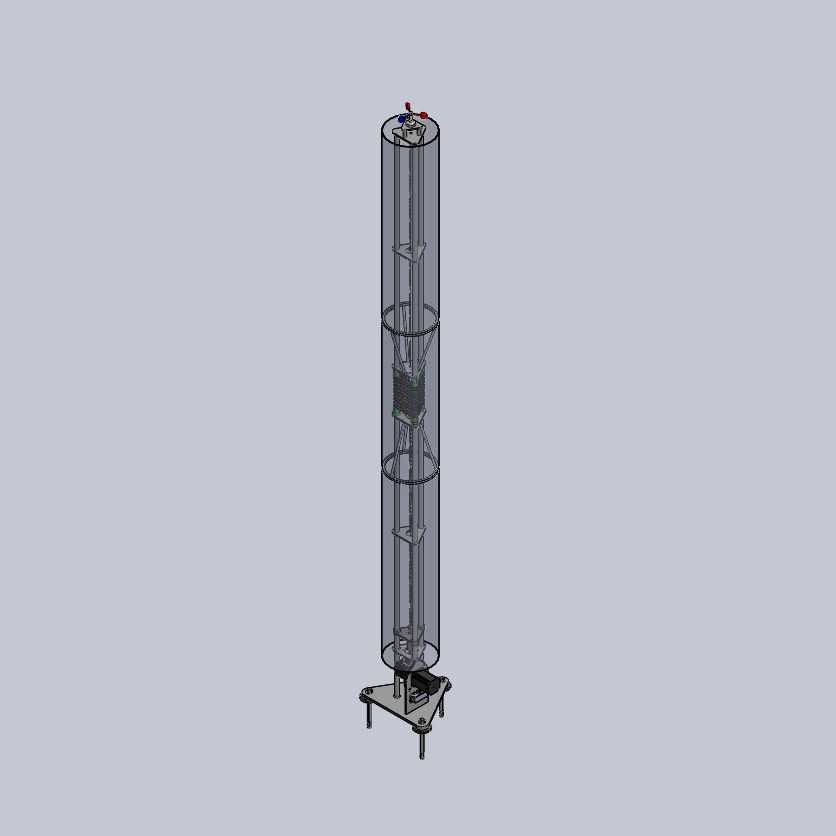

　　这款无叶片风能捕获装置跳出了传统水平轴风机依赖桨叶气动升力做功的设计路径，核心依托风致谐波振荡原理实现风能到电能的转换，可适配分布式离网供电、偏远区域微电网搭建、低风速区域清洁能源补充等多类应用场景，尤其适合对桨叶扫风安全、设备噪音有严格要求的居民区域、生态保护区周边部署。设备整体采用立式塔状结构，底部为带固定安装孔的方形支撑底座，可直接通过膨胀螺栓固定于混凝土基础或预制钢结构平台上，安装边界无需预留大半径桨叶扫风空间，整体占地仅需0.2平方米左右，远小于同功率等级传统水平轴风机的占地需求。核心做功单元采用3.5米高三角形天线塔芯作为承载骨架，中心悬挂3米长、直径10毫米的航空级钢缆作为张力振荡构件，

　　钢缆张力可通过顶部调节机构动态调整，类似吉他弦的张紧度校准逻辑，可匹配不同风速区间的风场自然共振频率，最大化提升风能捕获效率。钢缆中段穿过可自由浮动的磁振子磁芯，外部套设直径300毫米、总长3.4米的玻璃纤维或碳纤维防护外管，外管为通透镂空框架结构，可让流经塔体全高度范围的气流无阻碍作用于内部振荡构件，避免传统实体塔筒对气流的遮挡损耗。在低风速工况下，系统可自动降低钢缆张力，让振荡构件更容易被微风激发谐振，收集低品位风能；当风速提升时，张力调节机构同步收紧钢缆，提升谐振频率阈值，匹配高风速下的气流振荡特性，避免构件振幅过大造成结构疲劳损伤。磁振子随钢缆做谐振运动时，会在周围布置的5组铜线圈中产生交变磁场，通过电磁感应直接输出交流电，

　　仅需抽出极小部分电能为ECU控制单元、张力调节步进电机供电，即可维持整套系统的谐振频率与来流风频同步，剩余电能可经整流后直接存储或并入电网。整套结构无外露高速旋转部件，不存在桨叶断裂飞溅、鸟类撞击、气动噪音等传统风机的常见问题，且核心结构模块化程度高，可根据测试需求快速缩放整体尺寸，适配风洞实验、小型便携供电、中型分布式电站等不同功率等级的使用需求，外管的防护结构也可避免雨雪、沙尘直接侵蚀内部做功构件，降低户外长期运行的维护频次。
