便携挂扣式重力自发电无线充电装置

　　这款重力驱动的无线充电装置，核心设计逻辑是利用重物下坠的重力势能转化为电能，适配无外接电源的离网使用场景，比如户外徒步、野外作业、应急救灾等无法稳定获取市电的环境，无需提前预存电量，也不需要像手摇充电器那样持续施加人力输入，只要存在可供挂载的固定点位，就能完成电能输出。

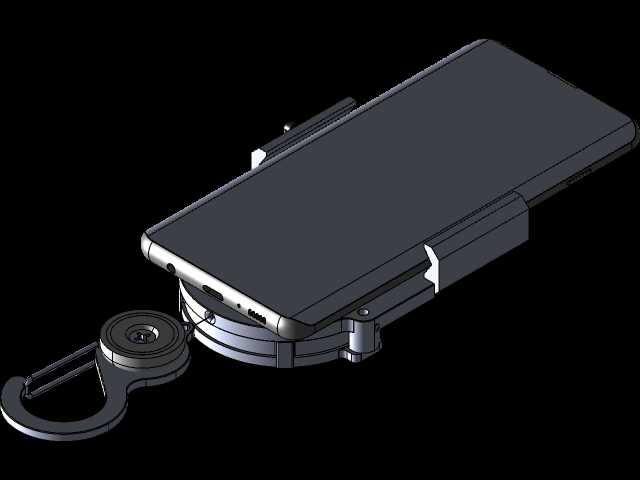

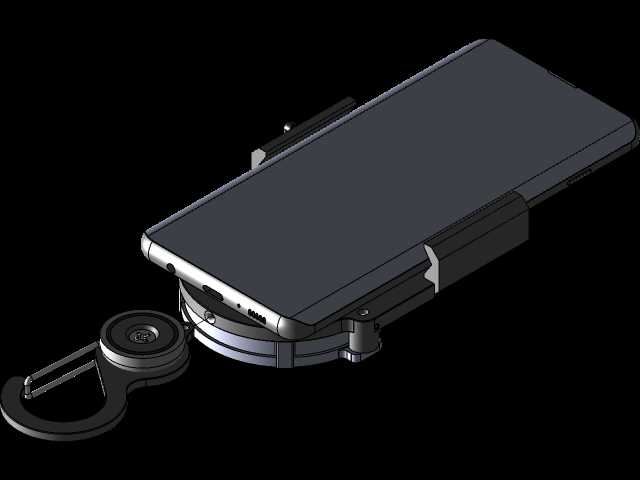

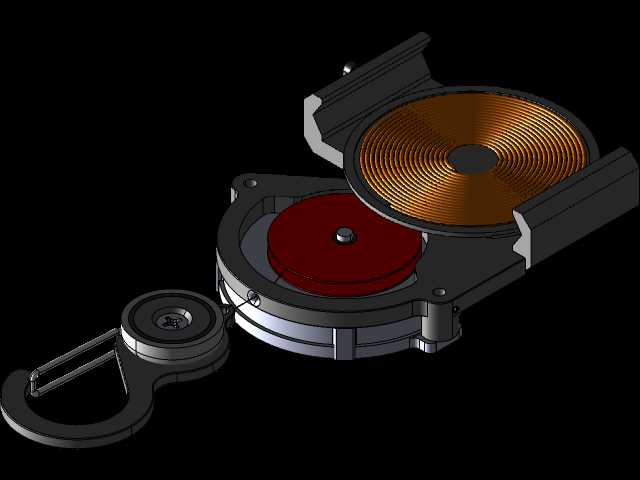

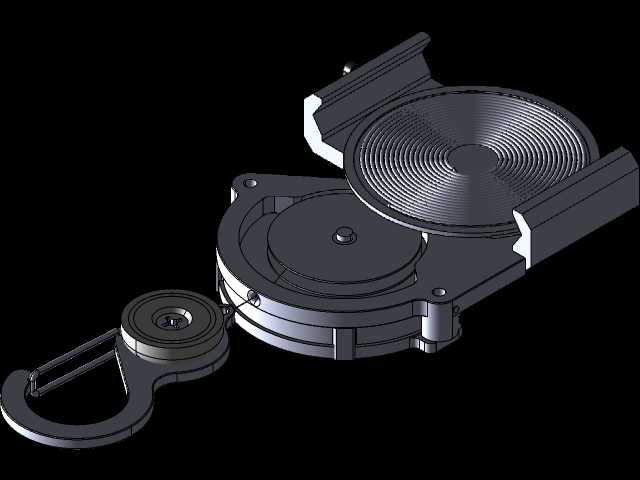

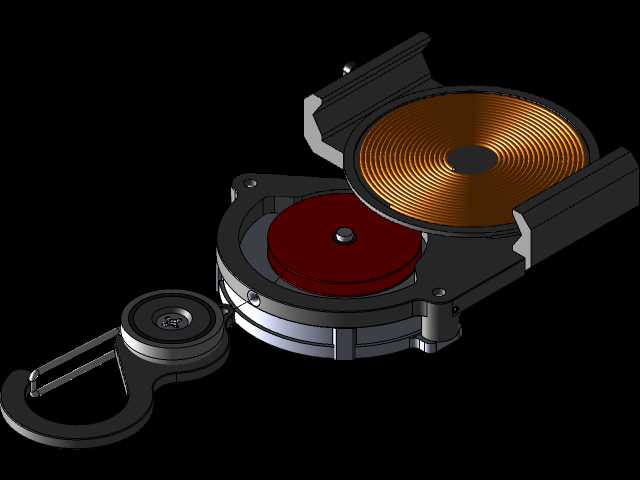

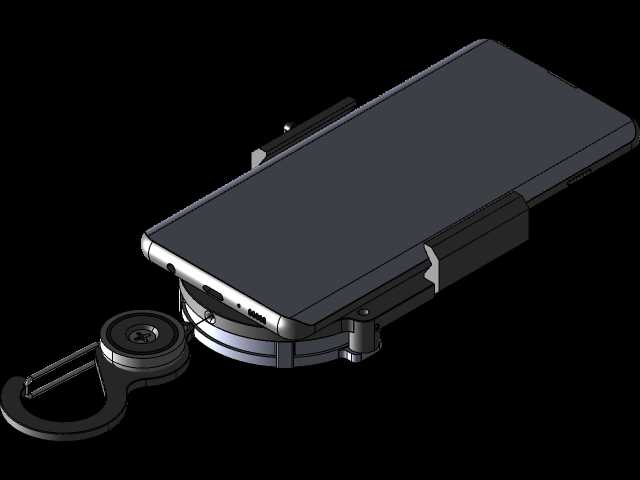

　　从结构设计来看，装置整体分为背部夹持模块、势能转换主体、外挂挂扣三个部分，背部夹持面做了适配常规智能手机背面弧度的贴合设计，夹持边缘做了内收的卡扣结构，可直接卡在支持无线充电的手机背部，不会额外占用手机的充电接口，夹持后整体厚度控制在18mm以内，不会给手持使用带来过多累赘。主体内部集成了超薄步进电机、无线充电发射线圈、涡卷弹簧收线结构，当挂扣通过挂钩或者软磁体连接到距离地面超过1.2米的固定物体上时，手机连同装置整体的自重会拉动内部的索线缓慢释放，索线释放过程中带动步进电机转子转动，在45到60秒的缓慢下降行程内，可输出15到20瓦的交流电，直接通过内置的无线充电线圈给手机供电。

　　当单次下坠行程走完，也就是索线完全释放后，只需要将手机从挂载状态拿起，内部的涡卷弹簧会自动将索线回卷收纳，不需要额外手动操作复位，回卷完成后即可再次挂载进行下一轮发电，整个循环过程没有复杂的操作步骤，不需要用户进行专业的参数调试。装置外侧的挂扣做了快拆结构，既可以挂在背包挂点、树枝、墙面挂钩等常见户外固定点位，也可以搭配磁吸贴片吸附在金属表面，适配不同的挂载环境。

　　内部的传动结构做了阻尼优化，索线释放的速度被控制在匀速状态，不会出现突然下坠拉扯手机的情况，步进电机的输出端做了整流稳压处理，输出的电流符合通用无线充电的协议标准，不会对手机电池造成冲击损伤。整体外壳采用高强度工程塑料注塑成型，传动齿轮采用自润滑材质，不需要定期加注润滑脂，可适应-10℃到45℃的户外使用环境，日常使用中不需要特殊维护，相比太阳能充电装置，它不受光照条件限制，哪怕是夜间、阴雨天气或者密闭空间内，只要存在高度差就能完成发电，填补了小型离网应急充电设备的场景空白。
