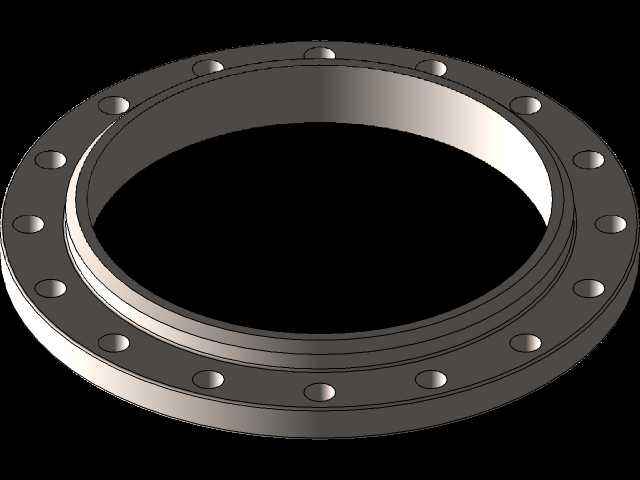

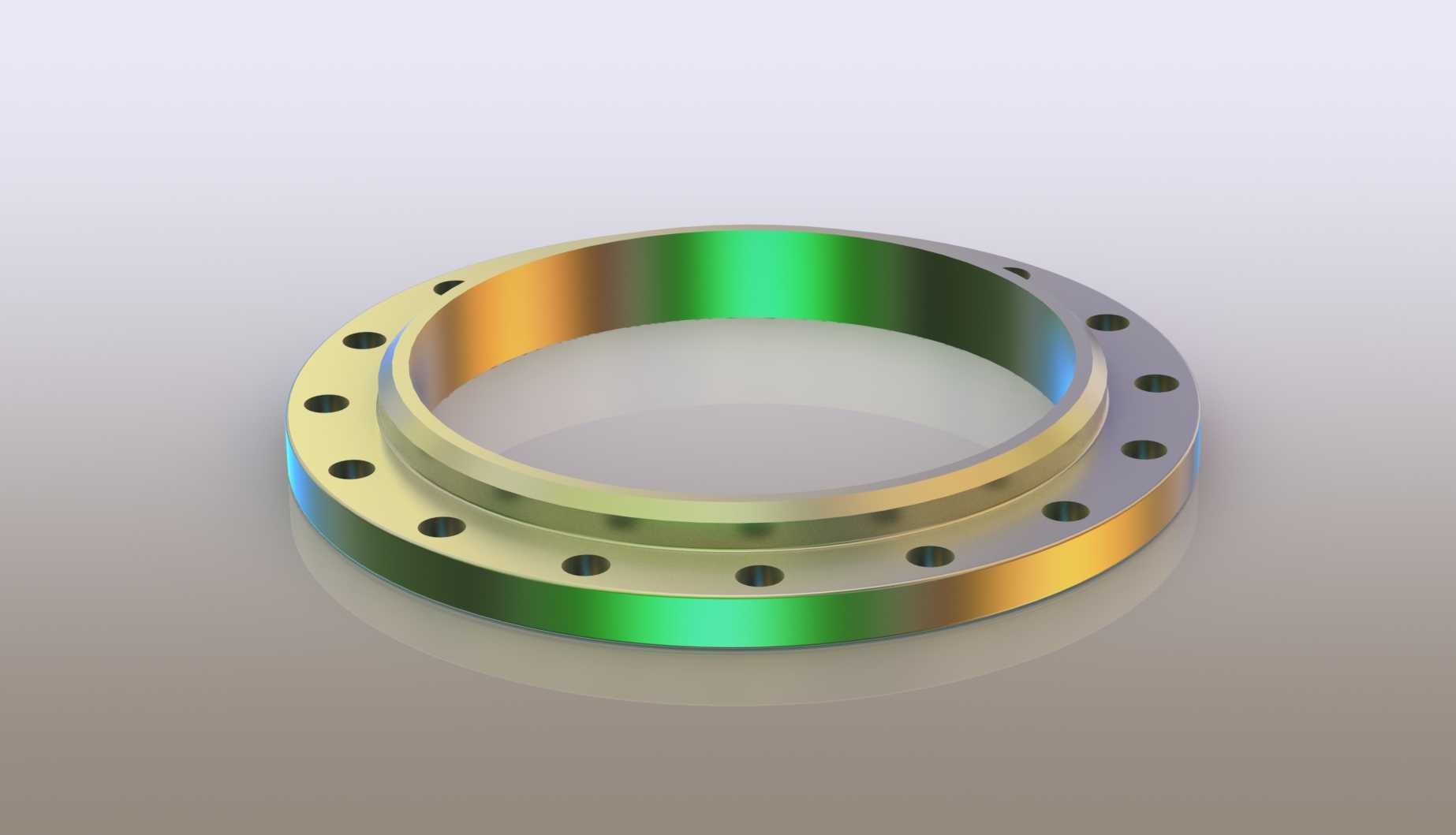

18寸150磅级SO带颈平焊法兰结构

　　在石油化工、市政给排水、暖通空调、船舶动力等涉及压力流体输送的管路系统中，法兰是实现管段之间、管路与泵阀设备之间可拆卸刚性连接的核心承压部件，本次设计的SO型带颈平焊法兰，主要适配公称通径18英寸、压力等级150磅级的中低压管路工况，相比平焊板式法兰，其颈部过渡结构能有效降低管路应力集中风险，提升连接部位的抗疲劳性能，适配输送水、油品、低压蒸汽、常规腐蚀性化工介质等多种流体场景。从实际安装场景来看，这类法兰常与同压力等级的对焊法兰、闸阀、蝶阀、离心泵进出口、换热器管程接口配对使用，安装时需将管道插入法兰内孔至指定承插深度，通过内外侧角焊缝完成法兰与管段的固定，相比对焊法兰，其焊接装配难度更低，现场施工效率更高，适合管路改造、

　　现场预制安装等对焊接操作空间有限的场景。设计过程中首先匹配对应压力等级的密封面尺寸，150磅级法兰采用突面密封结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，保证与非金属垫片、缠绕式垫片配合时的密封可靠性，避免介质渗漏。法兰盘周向均匀布置的螺栓孔，严格匹配对应压力等级的螺栓中心圆直径，孔位采用跨中布置方式，避免螺栓受力与管路应力方向重合，提升连接刚性。颈部过渡段采用平缓圆弧过渡，避免截面突变造成的应力集中，在管路受温度变形、振动载荷时，颈部能有效分散应力，避免法兰盘与焊缝位置出现开裂失效。法兰内孔直径与适配管道的外径保留合理装配间隙，既方便现场管道插入对位，也能避免间隙过大造成焊接缺陷。法兰背面与螺栓接触的位置做平整处理，

　　保证螺栓拧紧时受力均匀，避免出现偏载导致的密封面压合不严。从安装边界来看，该法兰的总厚度、颈部高度、外径尺寸均符合对应压力等级的尺寸规范，配对安装时两法兰之间的垫片压缩量控制在合理区间，螺栓拧紧采用对角分步紧固方式，保证密封面受力均匀。在三维建模过程中，对法兰的所有倒角、圆角、螺栓孔沉台、密封面凸台细节都做了完整还原，既可以直接用于管路系统的装配干涉检查，也能导出工程图用于生产加工，还可以用于流体仿真分析时的模型简化基础，帮助设计人员提前验证管路布局的合理性，避免现场安装时出现尺寸干涉、螺栓操作空间不足等问题。
