高精密科里奥利质量流量检测传感装置

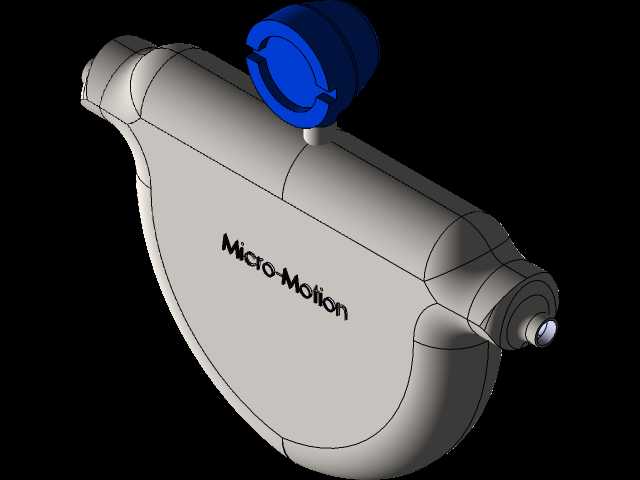

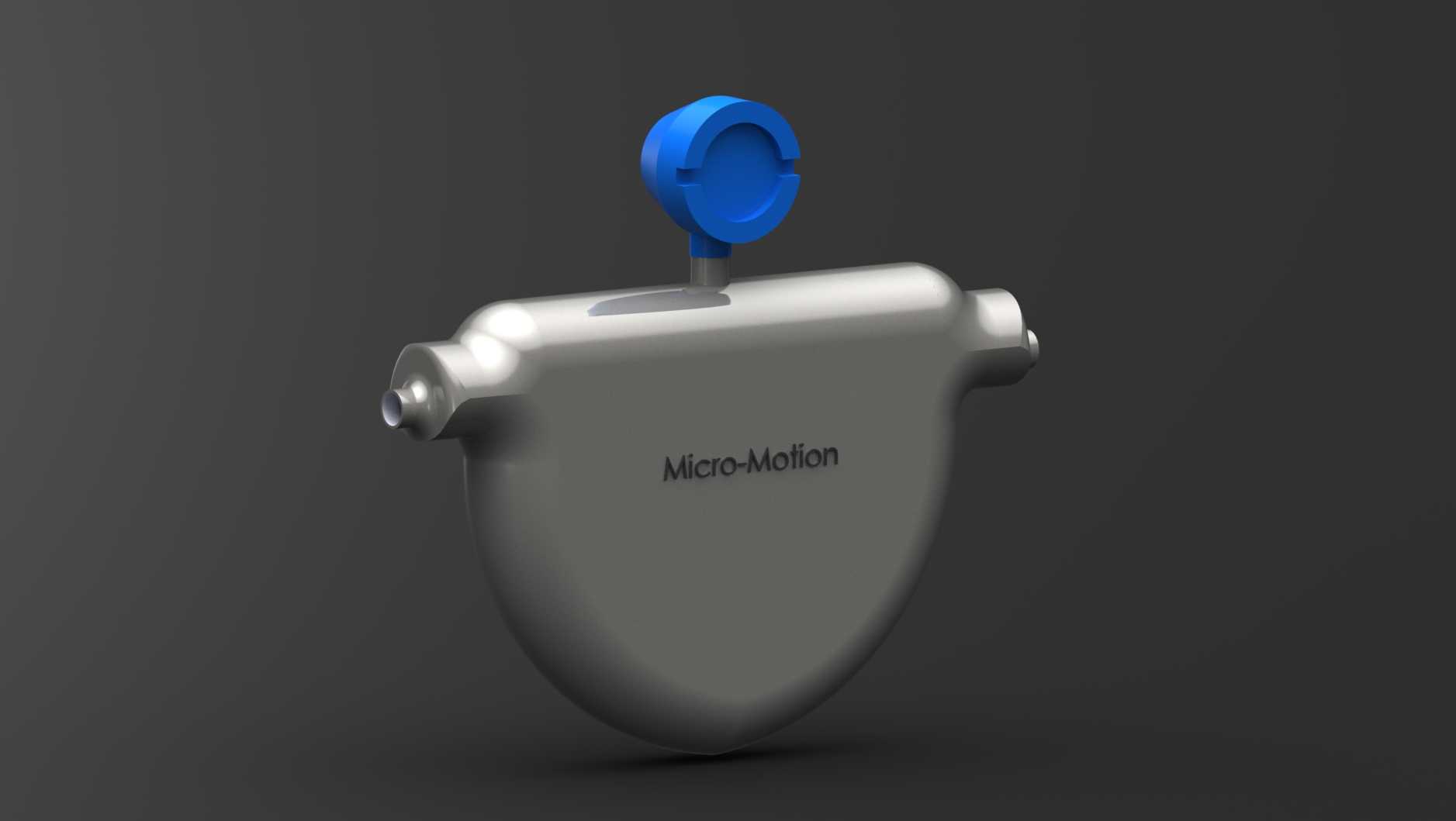

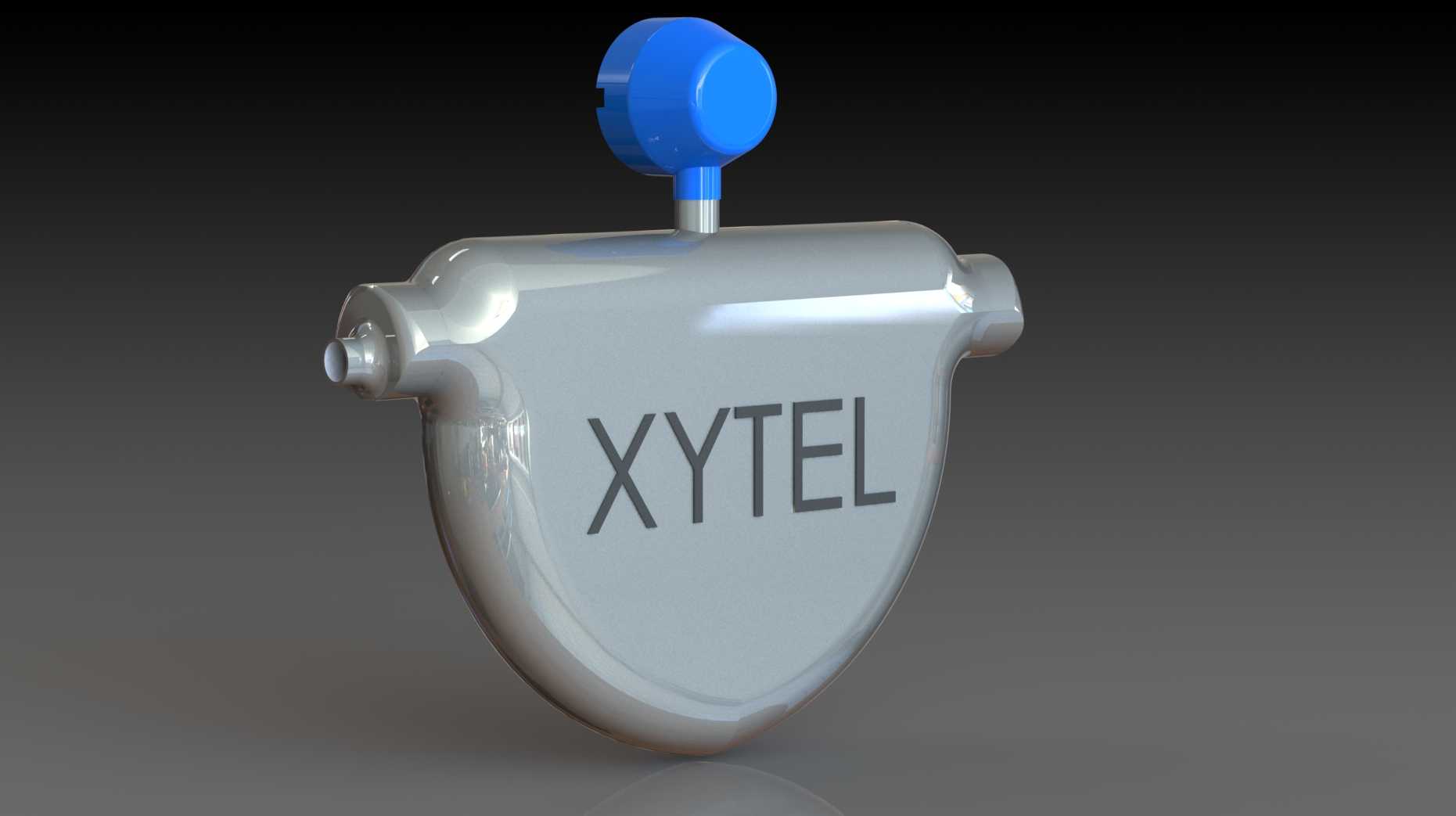

　　这款流量检测装置的三维建模，最初是为了完成车间流体输送管路的装配干涉校验而搭建，日常在化工配料、成品油加注、食品流体灌装等场景中，这类装置承担着核心的流体质量计量职能，和传统体积式流量计不同，它可以直接测出管道内流体的质量流量，不受介质温度、粘度、密度波动的干扰，计量精度能稳定控制在千分级误差范围内，是高精度流体配比工序里不可或缺的检测元件。从结构设计来看，主体测量管段采用了对称的弯管构型，这种构型能在流体通过时激发固定频率的振动，通过检测两侧管段的科里奥利力相位差换算流量参数，外壳做了圆弧过渡的密封设计，既可以隔绝外部环境振动对测量精度的干扰，也能适配户外、潮湿车间等复杂安装场景，顶部的蓝色旋钮是装置的零点校准操作端，

　　调试人员无需拆解外壳，直接旋转旋钮就能完成现场零点校准，大幅降低了后期运维的操作难度。建模过程中特意还原了装置两端的标准管路接口尺寸，接口的同轴度公差、外螺纹的有效旋合长度都按照工业管路通用标准做了参数化设定，安装时可以直接和同通径的工业快接、法兰管路匹配，不需要额外做转接件加工。装置的整体安装边界做了充分考量，主体外壳的最大径向尺寸、顶部旋钮的凸起高度、接口的伸出长度都按照实际产品1:1还原，在做管路排布设计时，可以直接把模型导入装配体，校验周边是否预留了足够的校准操作空间，避免后期现场安装时出现操作空间不足、和相邻管路构件碰撞的问题。不同于常规的简化示意模型，这个模型还原了外壳表面的标识区域、接口处的密封锥面细节，

　　在做设备三维展示、管路系统虚拟装配调试时，能更真实地还原现场安装状态，不管是做流体系统的方案设计，还是给运维人员做拆装培训，都能提供足够的结构细节参考。在实际产线应用里，这类检测装置通常安装在流体管路的水平直管段上，建模时也预留了安装支架的连接定位面，设计人员可以直接基于这个模型配套设计安装固定支架，核算管路承重分布，避免装置自重对管路连接部位造成额外应力，长期运行下出现接口渗漏的问题。
