气动驱动1英寸BSP内螺纹三通换向阀

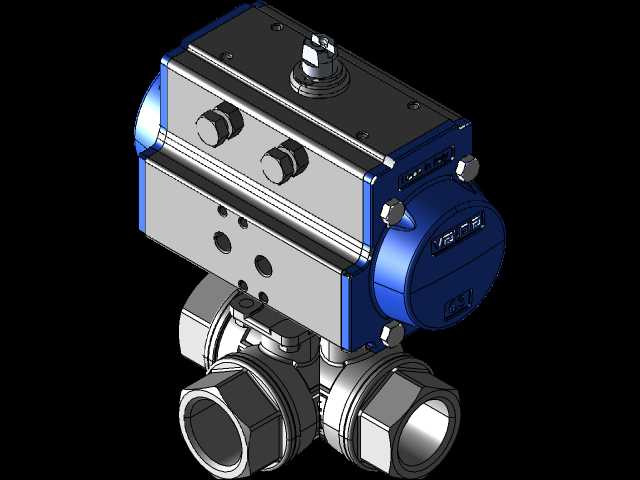

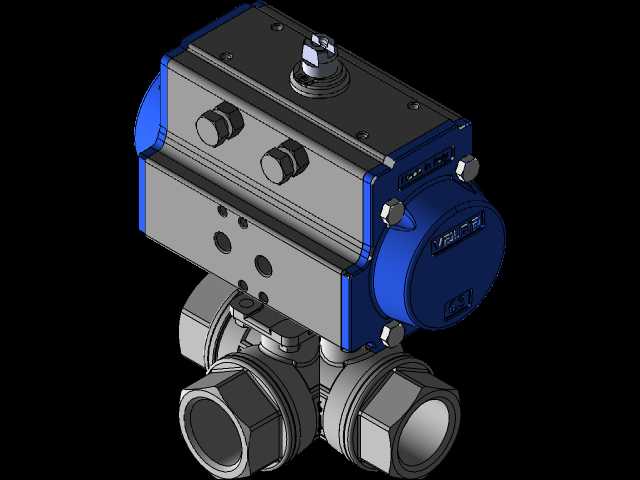

　　这款气动三通阀采用1英寸BSP圆柱内螺纹接口，适配常规英制水、气、弱腐蚀流体输送管路，在涂装生产线流体切换、中小型化工配料管路换向、压缩空气系统支路分配、暖通空调水路切换等场景中应用广泛，可替代多个两通阀完成管路通断与流向切换，减少管路接头数量，降低系统泄漏风险。阀体下部为三通式内螺纹流道结构，三个接口呈水平正交布置，可根据安装需求实现L型或T型流道换向，满足不同管路的流向切换需求，流道内壁做平滑过渡处理，减少流体流经时的压损，避免介质在阀腔内部滞留堆积。上部配套的气动执行器采用双活塞齿轮齿条传动结构，输出扭矩平稳，可适配0.4-0.7MPa的常规工厂压缩空气气源，执行器顶部预留标准方轴连接位，可加装阀位反馈开关或手动操作机构，

　　满足断电断气时的应急操作需求。设计阶段优先考虑安装维护的便捷性，执行器与阀体之间采用标准支架连接，无需拆解管路即可单独拆卸执行器进行密封件更换或维护，阀体与执行器的连接尺寸符合通用气动阀门安装标准，可直接替换同规格的其他品牌气动三通阀，无需重新加工管路接口。整体安装边界紧凑，三个接口的中心距匹配1英寸BSP螺纹阀门的常规安装间距，执行器顶部的气源接口采用标准G1/8内螺纹，适配常规气动接头，安装时仅需保证阀体与管路同轴，避免额外的径向力作用在接口螺纹上即可，执行器侧面预留的调节螺钉可微调阀门的开关限位，保证流道完全对中，减少节流损失。建模过程中对所有配合面做了公差匹配，阀体密封槽、执行器活塞腔、齿轮齿条啮合位的尺寸均按照实际加工公差设置，可直接用于工程选型参考、装配干涉校验以及管路布局模拟，帮助设计人员提前确认安装空间，避免现场安装时出现部件干涉问题。
