KDS-SR10/24规格小型电缆密封压盖结构

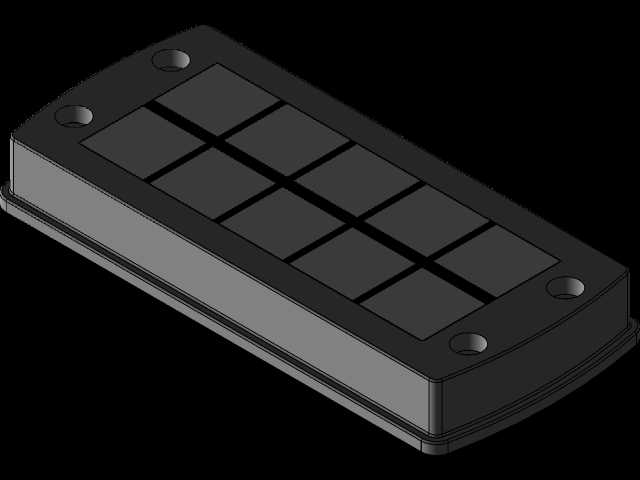

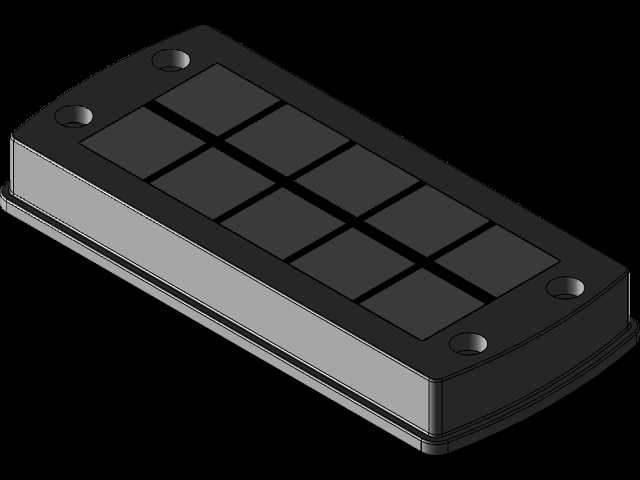

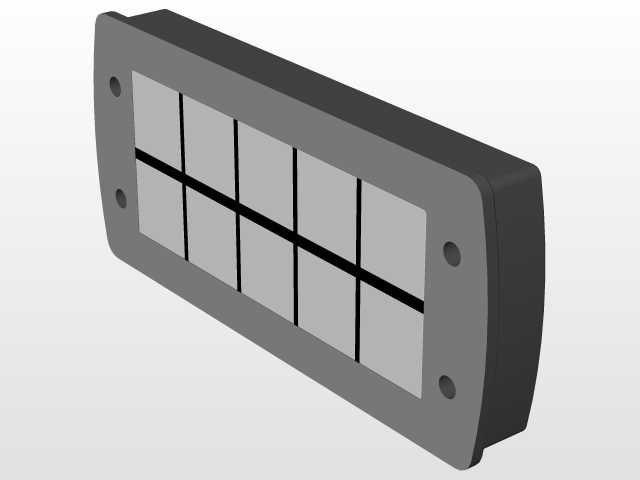

　　这款小型密封压盖对应KDS-SR 10/24规格，主要应用在电控柜体、设备接线腔的线缆穿舱位置，用来解决多根线缆同时穿过舱壁时的密封、固定与防护问题，在户外电气柜、工业自动化设备接线端、机床电控舱这类需要做IP防护的场景中十分常用。从结构设计来看，整体采用矩形法兰式安装形态，法兰端预留四个沉头安装孔，安装时可直接通过螺栓将压盖固定在舱壁的预制开孔法兰面上，沉孔设计能够让螺栓头完全沉入压盖本体，不会突出安装面干涉周边部件排布，同时也能避免螺栓长期外露出现锈蚀问题。压盖主体的密封区域做了规整的矩阵式穿线格排布，单排可容纳多根同规格线缆穿过，穿线格内部适配对应直径的密封胶圈，当压盖上下层锁紧时，胶圈会产生均匀的径向形变，

　　紧紧包裹住穿过的线缆外护套，既可以阻挡外部水汽、粉尘进入设备腔体内部，也能对线缆形成可靠的轴向固定，避免设备运行过程中线缆受拉扯出现接线端松脱、移位的问题。设计时特意将压盖的边角做了小圆角过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员手部或者线缆外护套，另一方面也能减少应力集中，提升塑料或者金属材质压盖的结构强度，长期受温变影响也不容易出现开裂问题。安装边界方面，这款压盖适配的舱壁开孔需要匹配矩形法兰的内圈尺寸，安装时要在压盖与舱壁贴合面加装适配厚度的密封垫片，进一步提升结合面的密封性能，避免水汽从法兰贴合缝隙渗入。实际选型使用时，需要根据穿过线缆的总数量、单根线缆的外径来匹配对应规格的密封胶块，

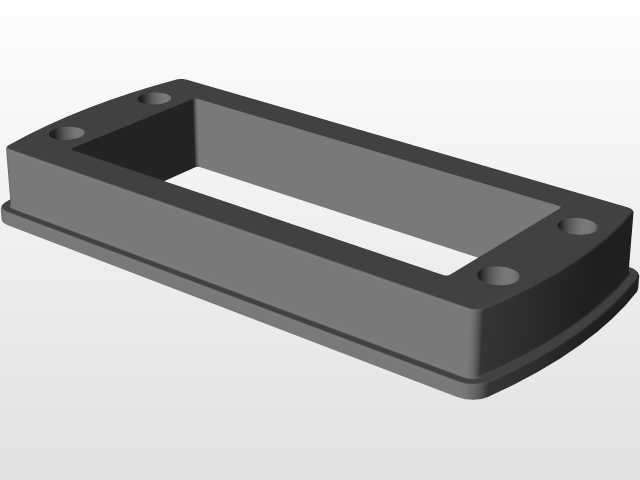

　　确保每根线缆对应的胶圈内孔与线缆外径适配，过松会达不到密封与固定效果，过紧则容易夹伤线缆外护套，长期使用可能出现绝缘层破损的隐患。压盖的锁紧结构采用分层式设计，下层为底座固定在舱壁上，上层为压合板，通过周边的锁紧螺栓施加均匀的压合力，让整个密封区域的胶圈受力一致，不会出现局部密封失效的问题，这种结构相比传统的单个电缆格兰头，在多线缆穿舱场景下能够大幅节省安装空间，减少舱壁开孔数量，同时提升整体的防护可靠性，在紧凑安装空间的小型电控设备上优势十分明显。
