24V微型蠕动给药泵三维结构设计

　　这款24V蠕动给药泵的三维结构设计，首先围绕小型化流体精准投加场景做了整体布局考量，在水处理药剂投加、实验室化学试剂定量输送、小型医疗设备药液供给这类对安装空间、输送精度有要求的场景中，这类蠕动泵的应用占比逐年提升。设计过程中首先明确了蠕动泵的核心工作逻辑：依靠泵头对弹性软管的交替挤压与释放形成负压，实现流体的定向输送，全程流体只接触软管内壁，不会接触泵体其他金属或塑料构件，从根源上避免了药剂对泵体的腐蚀，也杜绝了泵体构件对输送药液的二次污染，这一特性让它在输送腐蚀性化学药剂、高纯度药液的场景中具备其他泵型无法替代的优势。

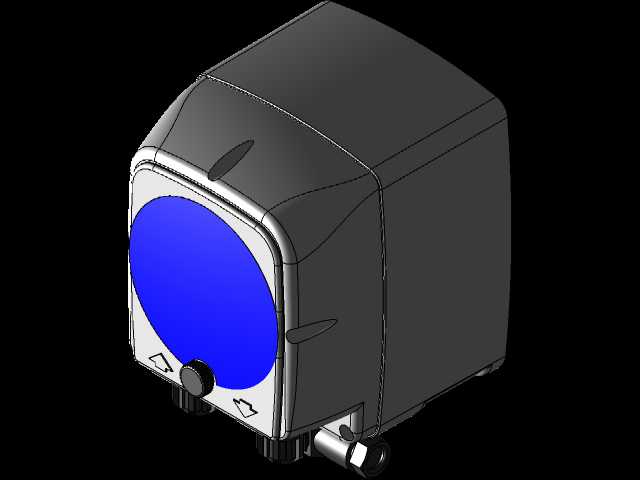

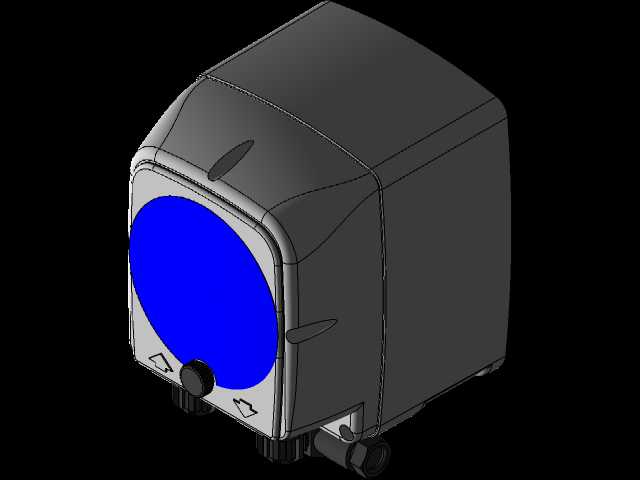

　　从结构布局来看，这款泵采用了一体化方壳圆角设计，外壳做了圆弧过渡处理，既减少了安装过程中的磕碰风险，也能在紧凑的设备柜内最大化利用安装空间。正面的圆形泵头区域做了蓝色醒目标识，方便运维人员快速识别泵头安装位，下方设置的调节旋钮集成了流量调节与启停控制功能，旋钮旁的流向标识采用凹凸刻印工艺，即便在光线较差的设备夹层内也能通过触摸快速判断流体走向，避免管路接反引发的投加故障。底部的管路接口采用快插式结构设计，匹配常用的小口径软质输液管，安装时无需额外工具即可完成管路插拔，大幅降低现场运维的操作难度。

　　设计时对安装边界做了明确约束：整体外形控制在小型手掌尺寸范畴，背部预留了标准壁挂安装孔位，既可以直接卡在DIN导轨上集成到成套加药柜内，也可以通过螺丝直接固定在设备面板上，底部预留的接线空间可以容纳常规的24V直流电源线缆，不会出现线缆弯折过度导致的接触不良问题。泵头的压管间隙做了公差优化，在保证足够挤压力度避免流体回流的同时，不会过度挤压软管导致软管疲劳寿命缩短，日常维护时只需要掀开泵头端盖即可快速更换软管，无需拆解整个泵体结构。

　　在功能特性的设计考量上，24V直流供电的选型匹配了工业现场低压安全供电要求，即便在潮湿的加药间环境下也不会出现触电风险，泵体的密封结构做了防泼溅处理，少量药剂泼溅到泵体表面不会渗入内部电路区域。整体建模过程中对所有配合面做了公差匹配，外壳的拼接缝隙控制在均匀的0.2mm以内，既保证了外观的规整度，也避免了灰尘进入泵体积聚影响传动部件的运行寿命。传动部分采用减速电机直连泵头的结构，减少了中间传动环节的能量损耗，运行时的噪音控制在较低区间，适合在实验室、医疗设备这类对噪音有要求的场景中使用。
