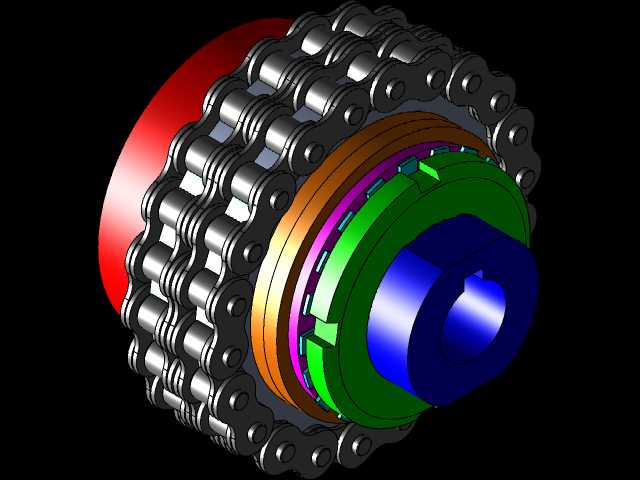

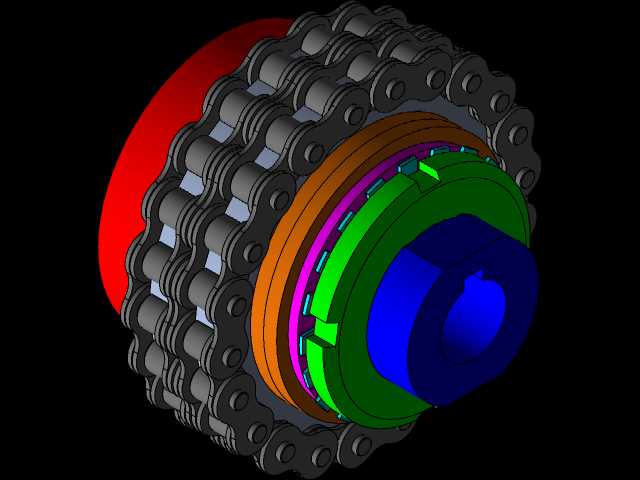

莫尔斯250M-2C链条式扭矩限制器结构

　　这款链条式扭矩限制器常被应用在包装输送线、自动化分拣设备、机床进给机构这类存在冲击载荷或过载风险的传动链路中，核心作用是在传动扭矩超过预设阈值时快速断开动力传递，避免后端精密传动件、执行机构因过载出现断齿、轴变形甚至整机卡阻损坏的问题。从结构设计来看，该款限制器采用双排滚子链条作为扭矩传递的核心载体，输入端与输出端的链轮齿形完全匹配标准双排链条参数，链条外侧设置有可调整压紧力的弹性锁紧组件，通过调整锁紧螺母的预紧行程即可改变链轮与摩擦副之间的正压力，以此适配不同工况下的脱开扭矩设定值，调整过程无需拆解整体结构，现场运维人员仅用常规扳手即可完成参数校准。设计阶段充分考虑了安装适配性，输入端轴孔采用标准键槽连接结构，

　　可直接匹配同直径规格的电机输出轴、减速器输入轴，输出端法兰可对接链轮、同步带轮等各类传动件，整体径向尺寸控制紧凑，不会额外占用过多传动箱内部安装空间，轴向长度也适配多数常规传动链路的安装间距，无需对原有设备的安装基座做大规模改造即可完成替换装配。不同于传统摩擦片式扭矩限制器易出现打滑磨损、扭矩衰减的问题，链条啮合式的传递结构在额定扭矩范围内传动无滑差，传动精度更高，脱开动作响应速度更快，当负载扭矩超过设定值时，链轮会克服弹性组件的压紧力产生轴向位移，使链条与链轮齿形脱离啮合，瞬间切断动力传递，故障排除后仅需手动复位即可重新投入使用，日常维护仅需定期在链条啮合处涂抹少量润滑脂即可，无需频繁更换易损配件。在实际选型匹配时，

　　需要结合传动系统的额定工作扭矩、峰值冲击扭矩、轴伸直径、安装空间边界来确认适配规格，该款250M-2C规格的限制器可覆盖中等功率传动场景的过载保护需求，安装时需保证输入输出端的同轴度误差在允许范围内，避免偏载导致链条异常磨损或脱开扭矩出现偏差，同时要预留出足够的轴向调整空间，方便后期运维时调整预紧力或复位操作。
