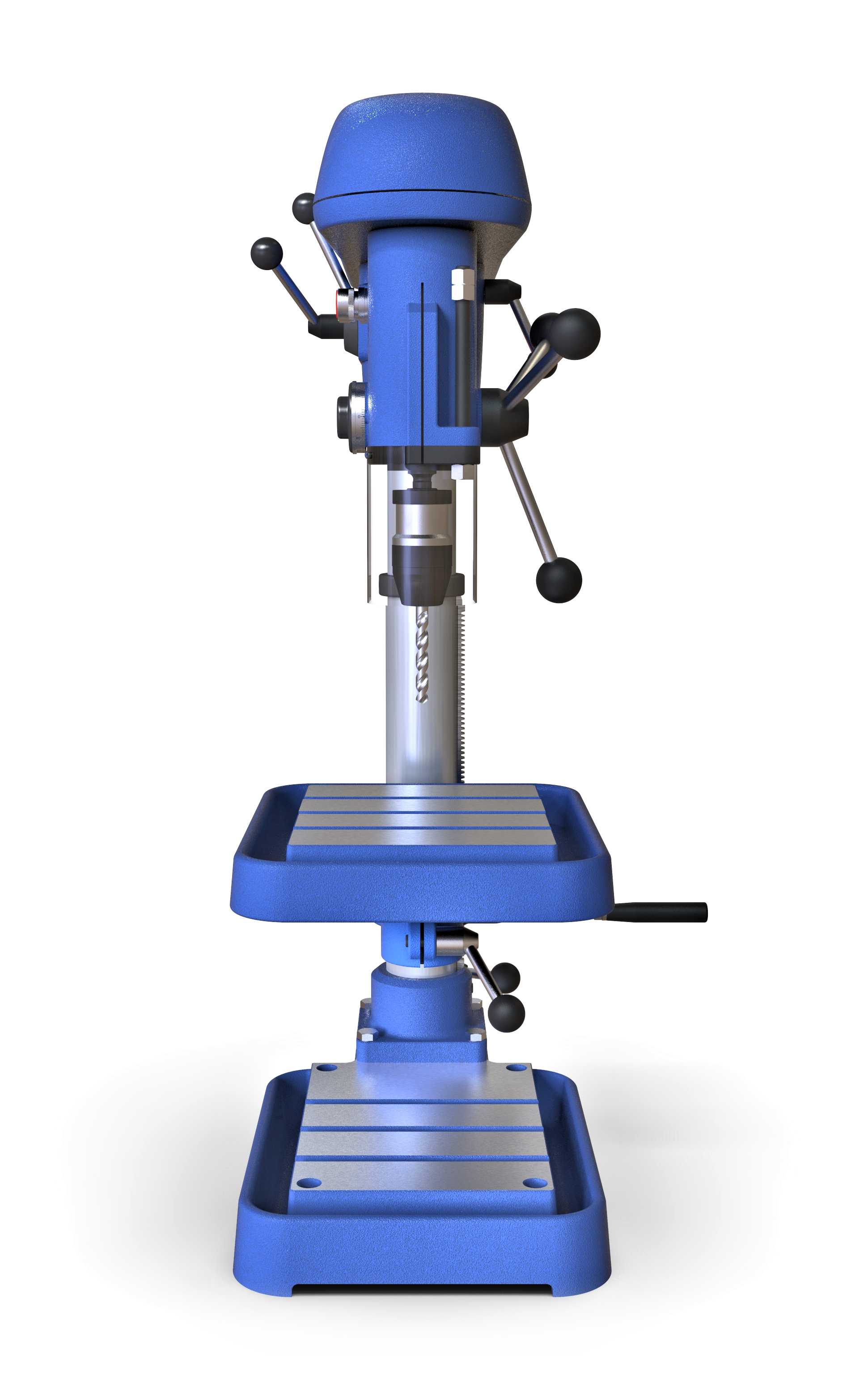

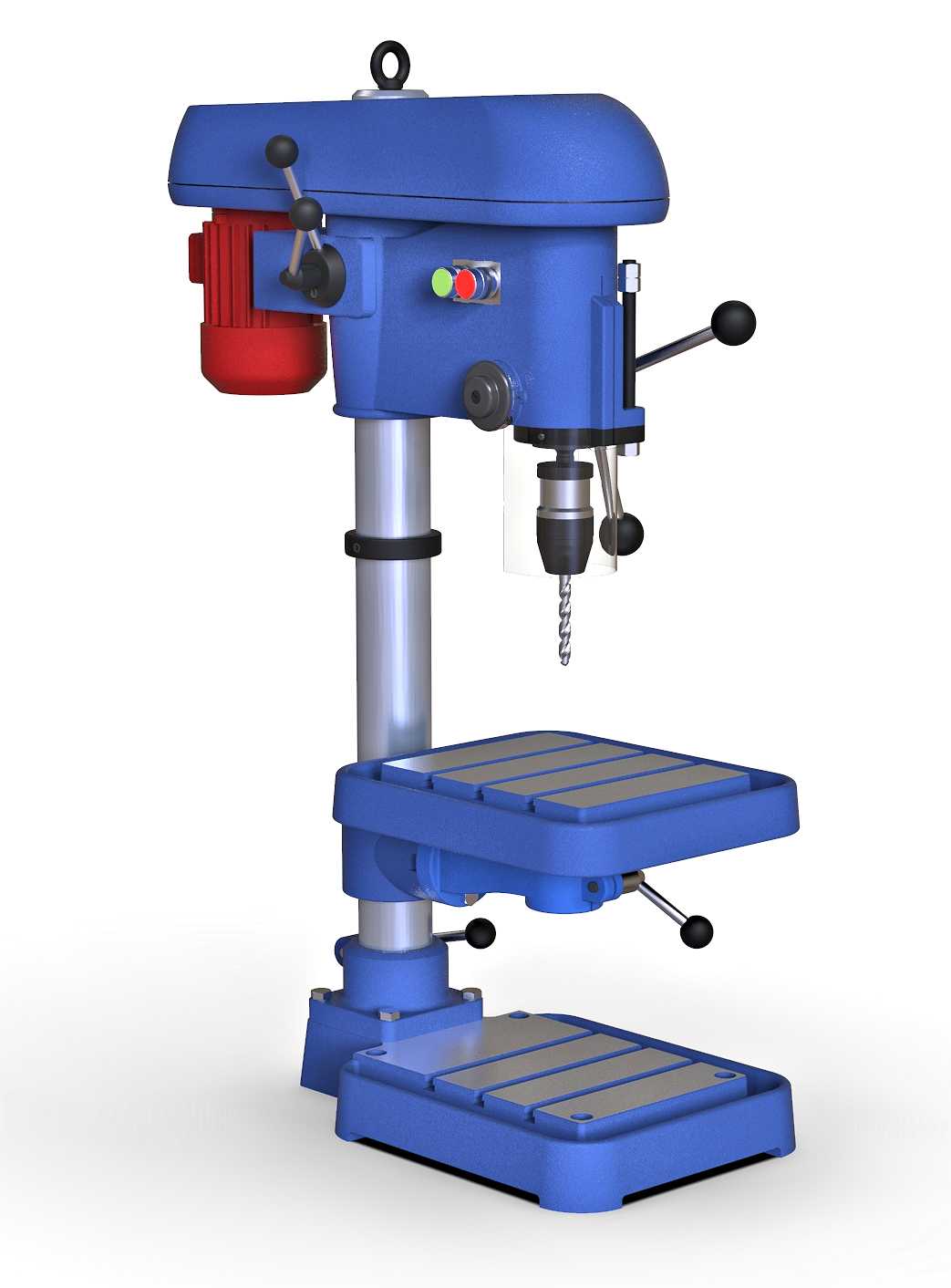

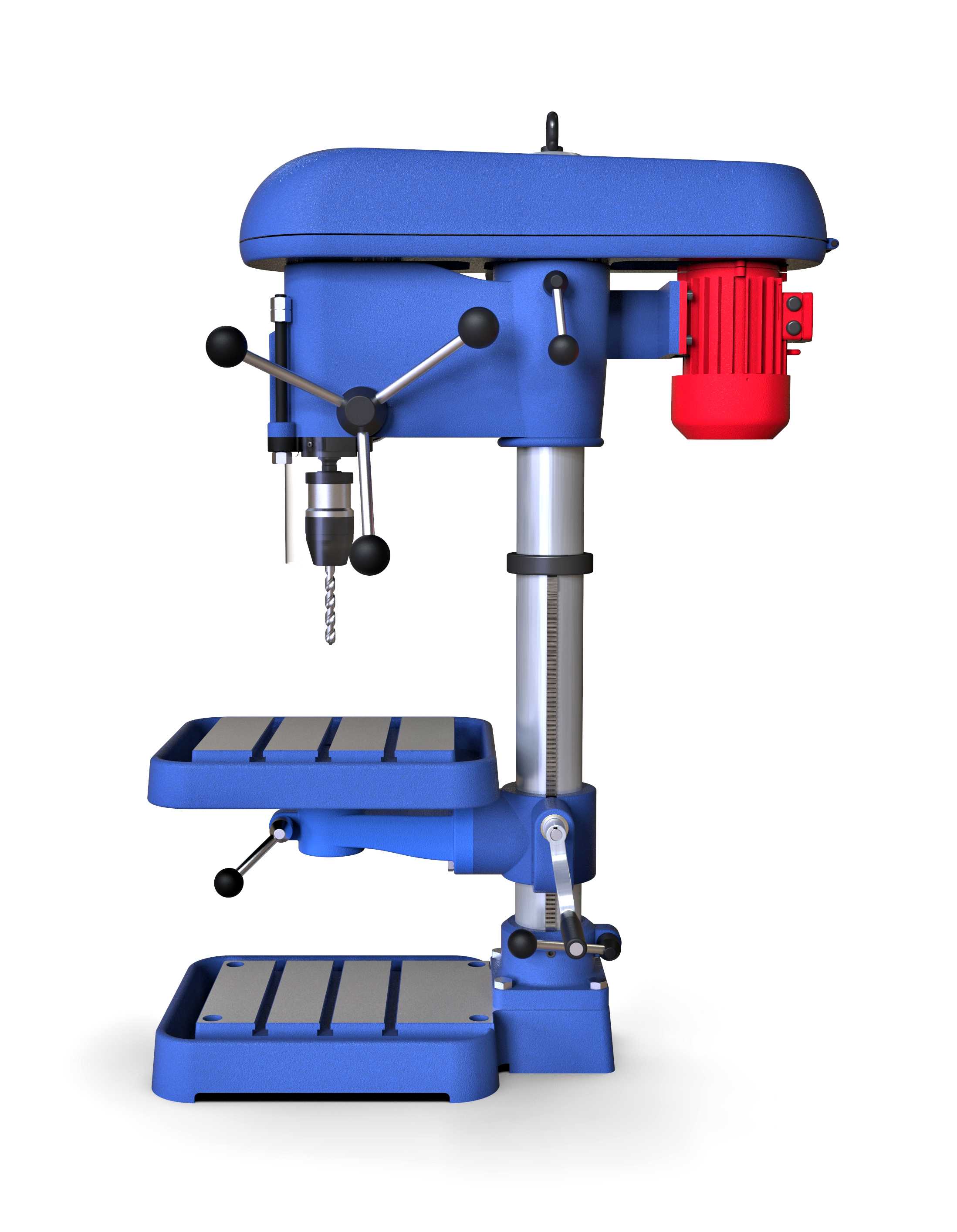

台式立式钻床工业设备三维结构模型

　　这款台式钻床的三维建模完全还原了实体设备的结构逻辑，从底座到主轴箱的每一处连接关系都按照实际装配约束搭建，可直接用于机加工车间的设备布局仿真、工装夹具适配校验，也能作为职业院校机加工实训的教学演示载体。日常生产中，这类设备多布置在金工车间、五金加工班组、模具维修工位，承担小型金属工件、非金属工件的钻孔、扩孔、铰孔、攻丝等常规孔加工工序，相比手持电钻，其固定的立柱导向结构能保证孔位的垂直度与位置精度，是小批量零件加工、设备维修配做孔位的核心通用设备。模型完整还原了设备的功能结构：底部为带T型槽的铸铁底座，既承担整机承重，也可通过T型螺栓装夹大型工件或配套工装；中间的圆柱形立柱采用镀铬处理，表面粗糙度参数满足工作台升降滑动的耐磨要求，

　　工作台同样带T型槽结构，可通过侧面的锁紧手柄调整高度与旋转角度，适配不同高度的工件装夹需求；上部的主轴箱集成了电机传动机构、主轴进给手柄、转速调节组件与启停控制按钮，电机通过皮带传动将动力传递至主轴，可通过更换皮带轮档位调整主轴转速，适配不同材质工件的钻孔参数要求，主轴的进给操作通过三球手柄手动控制，操作时可根据钻孔深度反馈调整进给量，避免钻头崩损。建模过程中严格遵循实际设备的安装边界尺寸，底座的安装孔位、工作台的最大升降行程、主轴端面到底座的最大距离、主轴中心到立柱表面的悬臂距离都按照通用台钻的实际参数设定，在做车间布局规划时，可直接导入模型校验设备与周边工位、料架、通道的安全距离，避免实际安装时出现操作空间不足的问题。

　　主轴部分的模型还原了钻夹头、钻头装夹的结构细节，可直观展示钻头的装夹方式与主轴的运动轨迹，对于做钻床自动化改造的设计人员来说，可直接在该模型基础上添加自动进给机构、工件自动夹紧模组，无需重新搭建基础设备模型，能大幅缩短改造方案的设计周期。设备的外观细节也做了完整还原，包括主轴箱侧面的启停按钮、升降锁紧手柄、电机散热筋结构、吊环安装位，这些细节不仅是外观呈现，更对应了设备实际使用中的操作逻辑，比如顶部吊环是用于设备吊装移位的受力点，建模时保留了其装配位置，可用于吊装方案的受力点校验。
