带水冷软管切割功能的立式专用锯设备

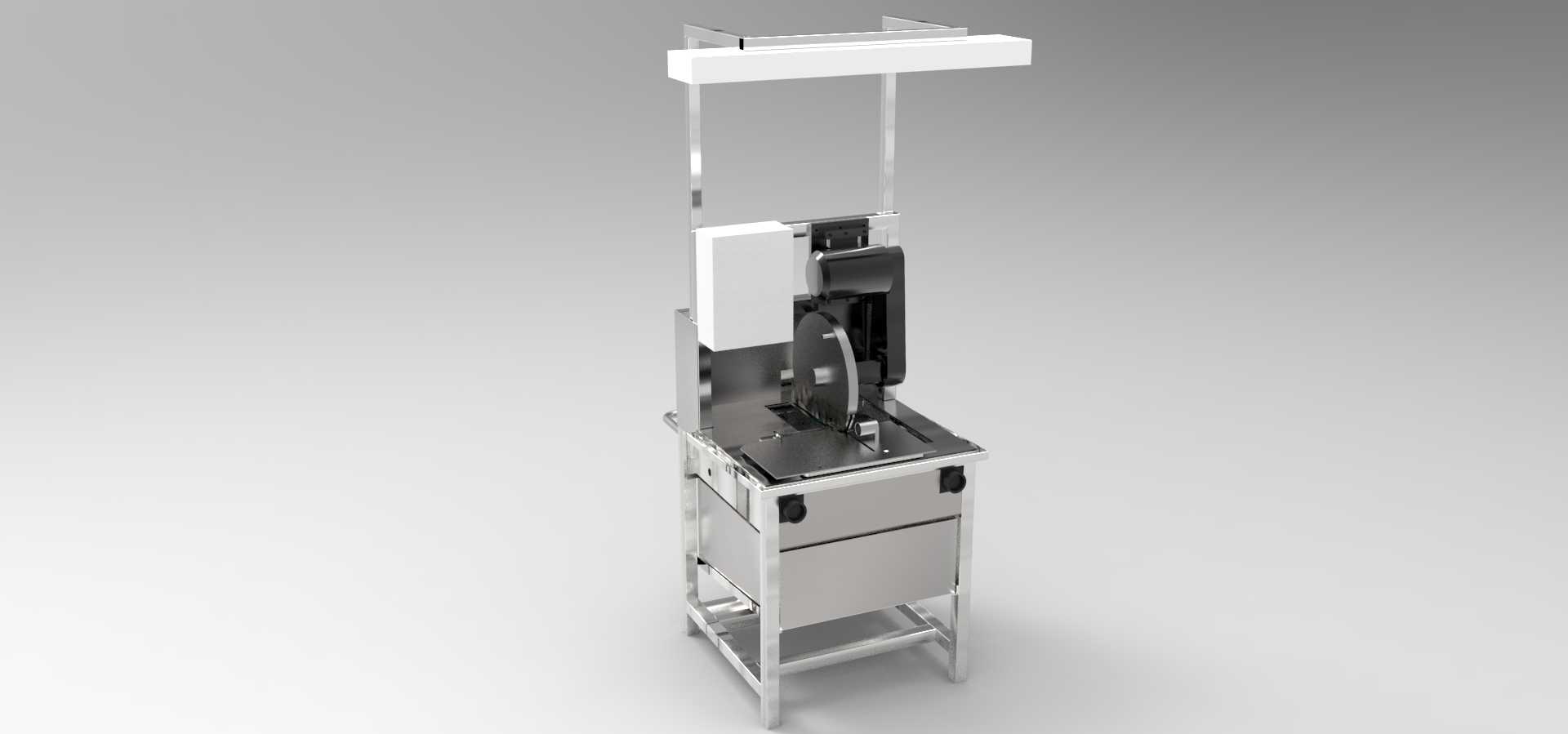

　　这款立式专用锯的核心应用场景集中在工业流体管路装配、制冷设备生产、液压系统维保等需要批量处理带水冷层复合软管的作业环节，区别于通用锯切设备，其结构设计完全围绕软管类柔性工件的定长精准切割需求展开，避免了通用锯切时软管受压变形、切口歪斜、内层水冷通道被挤压堵塞的常见问题。从整机布局来看，设备采用方管焊接的立式机架作为承载主体，下部设置带抽屉的储物腔体可存放备用锯条、测量工具等作业辅件，机架底部预留四个可调支撑脚的安装位，可根据车间地面平整度调整设备水平度，整机安装边界控制在长700mm、宽600mm、高1800mm范围内，不需要额外做地基固定，放置在常规车间工作台旁即可接入气源或电源投入使用。锯切执行单元采用垂直布置的带锯条结构，

　　锯条外侧设置半封闭的透明防护挡板，既可以观察锯切进给状态，也能阻挡锯切过程中产生的软管碎屑飞溅，工作台面设置了可快速调节的定位挡块，针对不同管径的水冷软管，可通过侧边的快速夹钳将工件压紧在定位槽内，定位槽内嵌有软质防滑垫，避免夹伤软管外层的橡胶护套。设计阶段重点考虑了水冷软管的材质特性，这类软管通常外层为耐磨橡胶、中间为编织增强层、内层为通水的橡胶或塑料通道，锯切进给采用阻尼式匀速进给结构，进给速度控制在15mm/s以内，避免进给过快导致软管内层被撕扯变形，同时在锯切位置下方设置了碎屑收集槽，锯切产生的橡胶碎屑、残留冷却水可直接落入槽内集中清理，不会污染车间作业地面。上部的悬臂结构预留了照明灯具的安装位，

　　可根据作业环境亮度补充锯切区域的照明，设备的控制按钮集中布置在工作台右侧的操作面板上，设置了启动、急停、进给复位三个核心操作按键，没有冗余的复杂功能，一线操作工人经过10分钟左右的简单培训即可独立完成设备操作。针对不同规格的水冷软管，设备的锯条张紧机构采用快拆式设计，更换不同齿距的锯条仅需要松开侧边的张紧手柄即可完成操作，不需要额外使用专用拆装工具，日常维护时仅需要定期清理锯条上附着的橡胶残留、检查导向轴承的润滑状态即可，整体维护成本远低于通用型数控锯切设备，非常适合中小批量管路加工场景的日常使用。
