折弯机机头执行组件结构设计

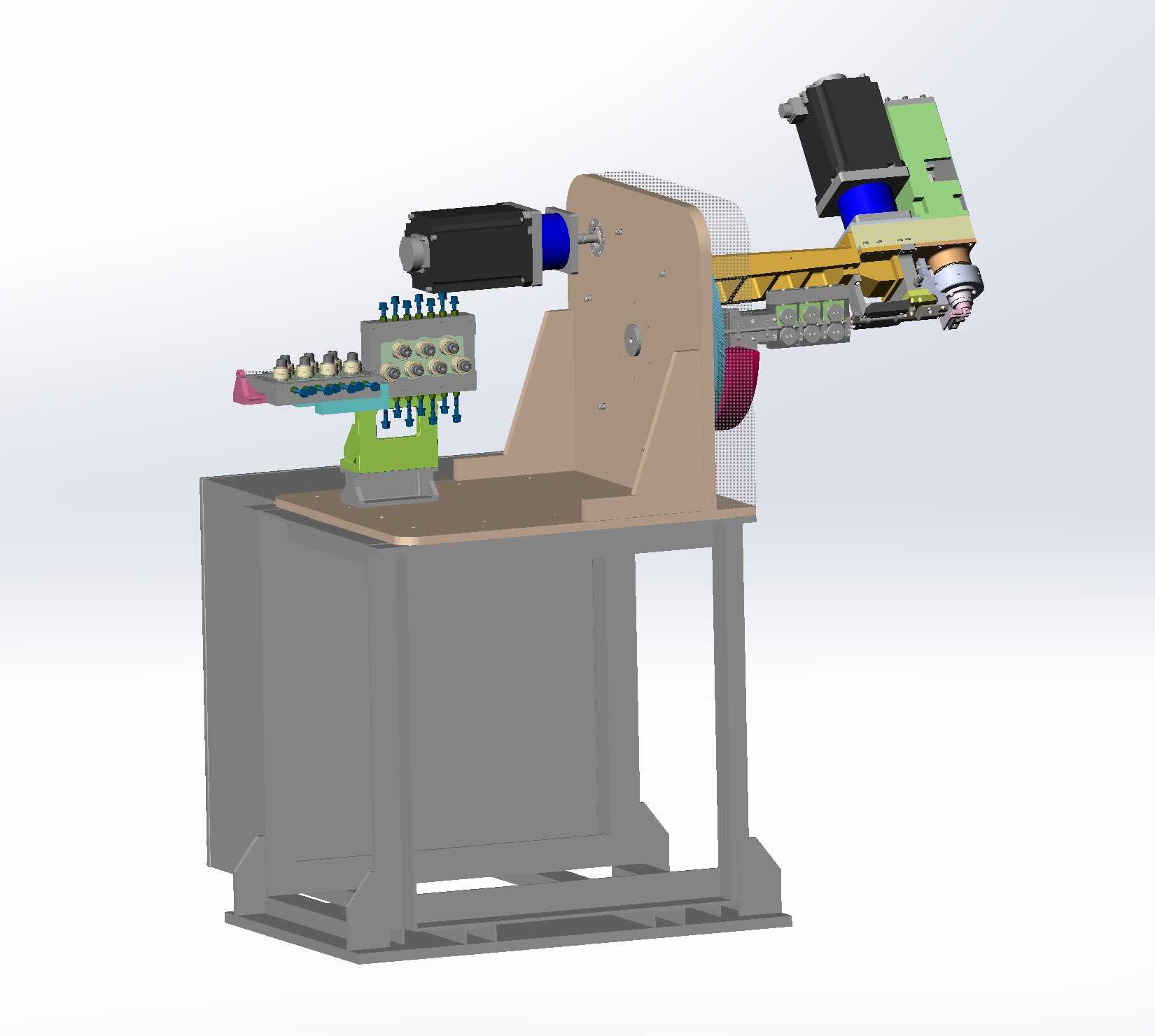

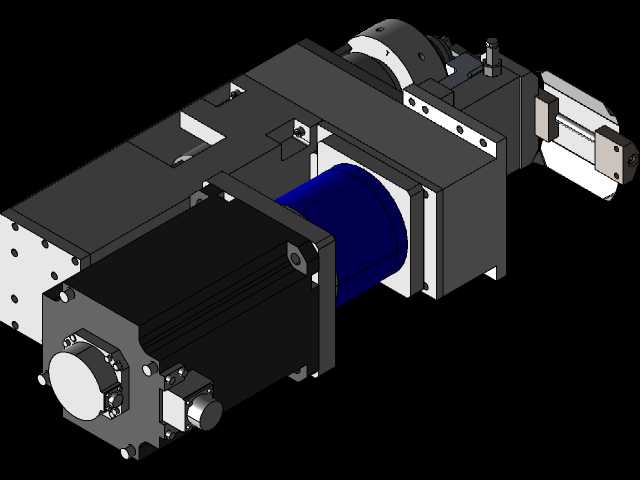

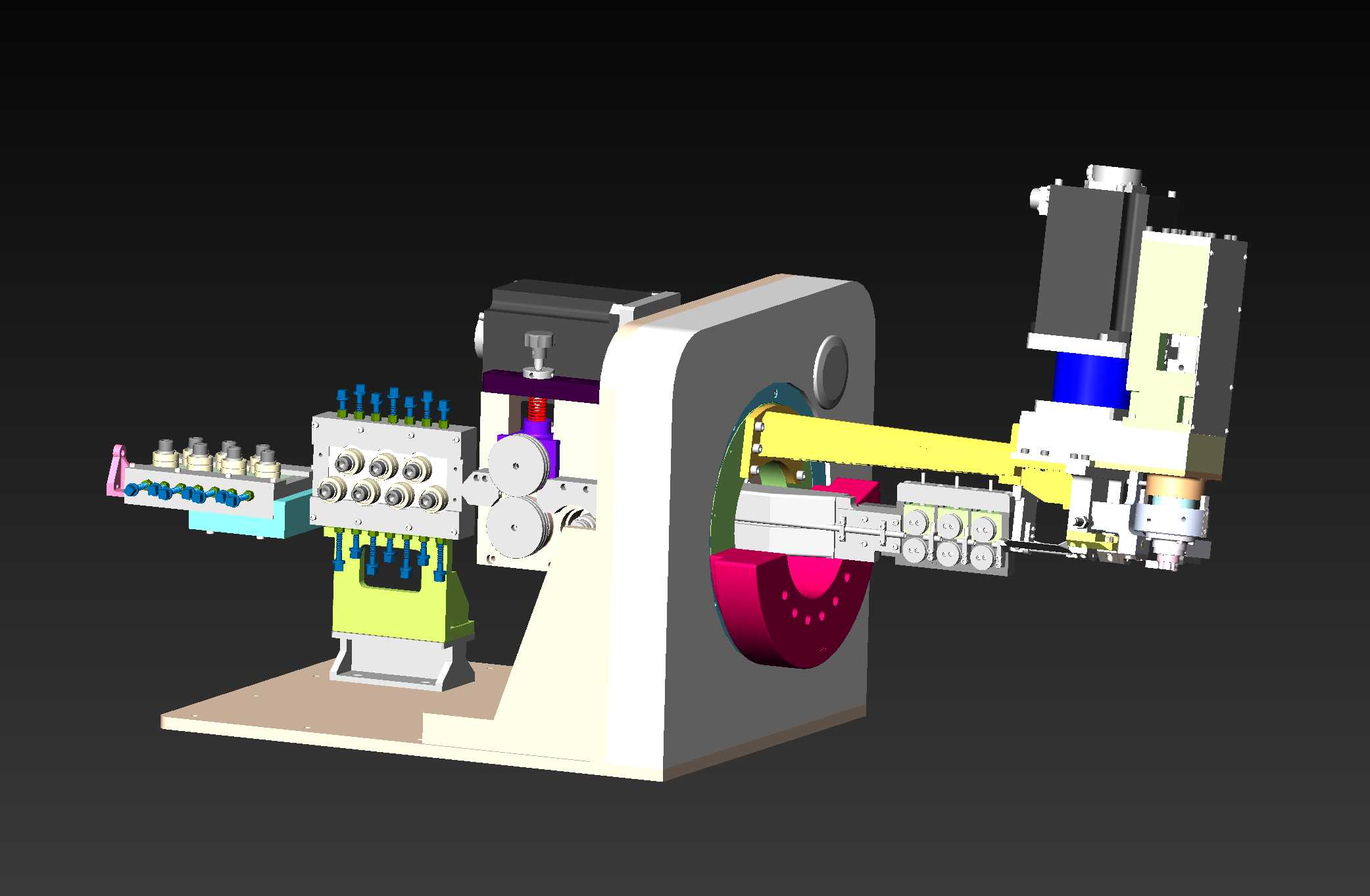

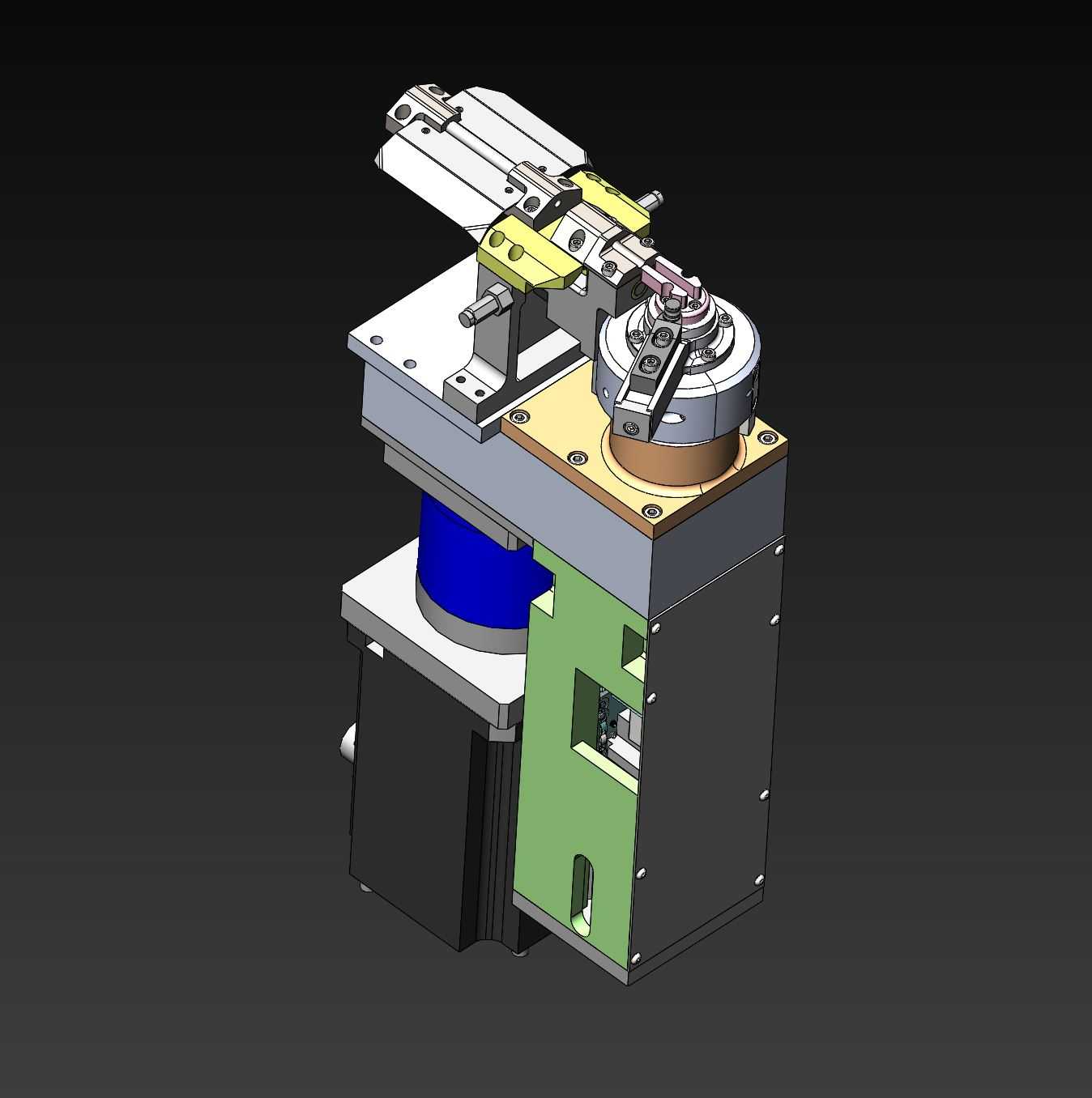

　　这套折弯机头执行组件，主要面向薄板类钣金加工产线的折弯工位配套使用，常见于小型五金件、电子元器件金属引脚、精密钣金支架的折弯工序，适配自动化产线的连续作业需求，可替代人工完成高精度、重复度高的折弯动作，降低人工操作的误差率与劳动强度。从结构布局来看，组件采用分层堆叠的安装设计，底部预留了标准的伺服电机安装位，可直接对接市面主流规格的伺服驱动单元，通过传动结构将旋转动力传递至上部的折弯执行端，中部设置了导向与限位结构，保证折弯动作的行程精度，避免动作过程中出现偏载、窜动的问题。上部的折弯执行端采用快换式夹具设计，可根据不同的折弯工件形状、折弯角度需求更换对应的压头与定位块，无需整体拆解机头即可完成工装切换，

　　适配多品种小批量的柔性生产需求。设计过程中重点考量了安装边界的适配性，整体组件的安装基面预留了标准的螺栓孔位，可直接固定在设备的滑台或者立板上，横向与纵向的安装尺寸经过优化，不会与周边的送料机构、检测传感器产生运动干涉，组件的运动行程经过严格校核，折弯过程中执行端的运动轨迹完全覆盖常规小型钣金件的折弯范围，同时预留了15%的行程余量，应对特殊工件的加工需求。结构件的材质选择上，受力较大的传动基座、压头安装座采用调质钢加工，保证长期反复受力下的结构刚性，非受力的护罩、支架类零件采用铝合金材质，降低整体组件的自重，减少伺服驱动的负载，提升动作响应速度。各运动副之间均设置了自润滑衬套，减少长期运行的磨损量，延长维护周期，

　　走线位置预留了专用的线槽空间，避免运动过程中拉扯线缆造成故障。实际应用中，这套机头组件可搭配送料机构、视觉定位系统组成全自动折弯单元，完成上料、定位、折弯、下料的全流程作业，折弯角度精度可控制在±0.2度以内，适配0.1-2mm厚度的各类金属板材折弯加工，在3C电子五金、小型家电钣金配件的生产场景中具备较高的适配性。
