小型涡扇动力装置结构三维数模

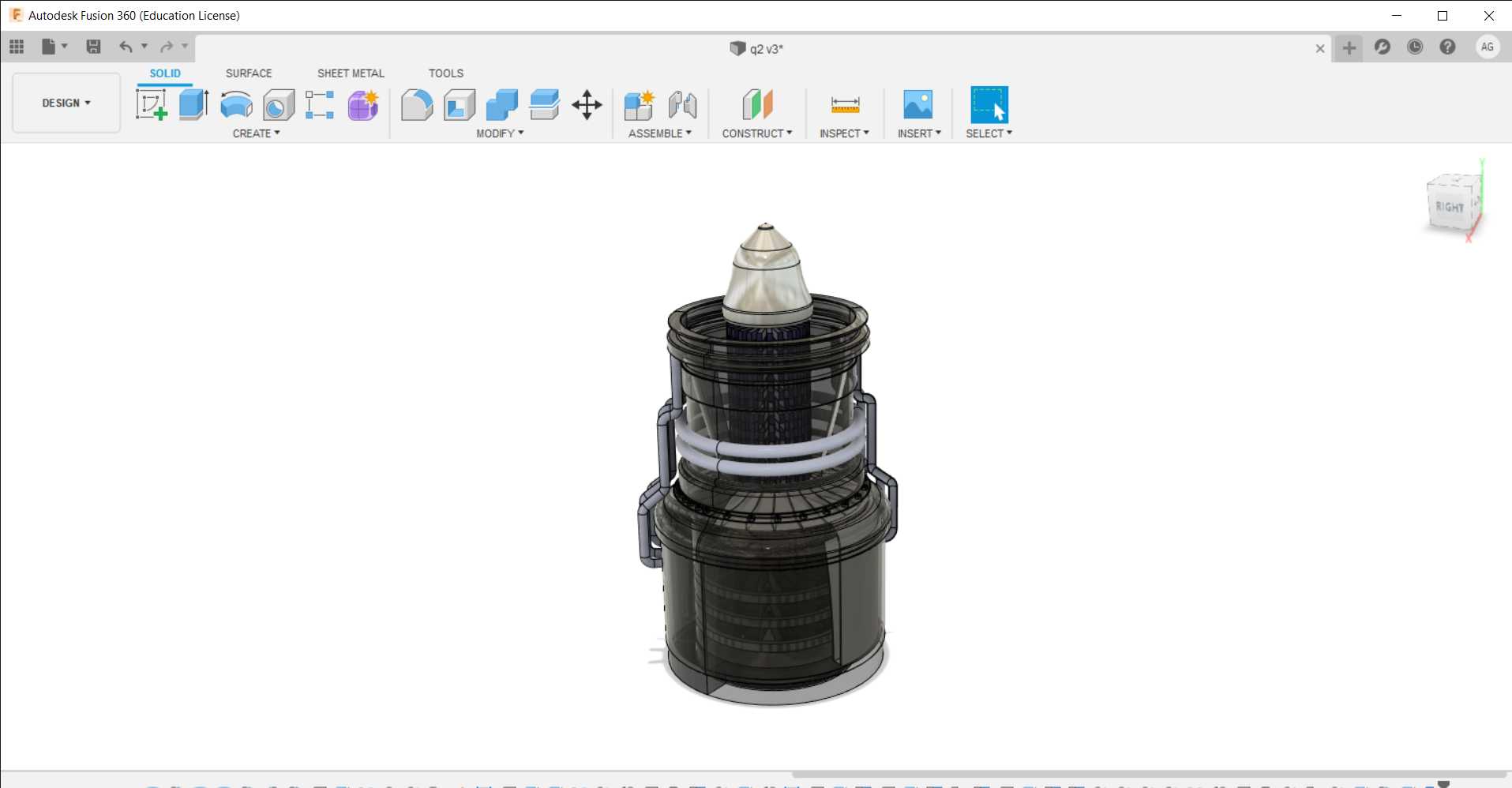

　　这款涡扇动力装置的三维结构数模，完整还原了小型涡扇的核心流道与支撑结构，可用于小型航空动力验证、教学演示以及微型推进系统的方案选型参考。从实际应用场景来看，这类小尺寸涡扇结构常适配于小型无人机动力段、航模推进系统，也可作为地面小型气源装置的核心动力单元，在需要紧凑结构、高推重比动力输出的场景中具备较高的参考价值。模型在结构设计上，优先还原了进气道、多级压气机段、环形燃烧室轮廓、涡轮级以及尾喷管的层级装配关系，外部的支撑抱箍结构也做了完整建模，能够清晰呈现各部件的装配定位逻辑。设计思路上，整体采用同轴分层布局，进气端的整流锥做了流线型修型，能够降低进气紊流影响，外层机匣采用半透明示意结构，可直观展示内部转子与静子的排布关系，

　　方便结构设计人员快速理解内部流道的走向与部件干涉边界。从安装边界来看，整体为圆柱类回转结构，外部抱箍的安装位预留了标准紧固件的装配空间，径向尺寸控制紧凑，轴向长度适配小型动力舱的安装空间，不需要额外做大幅结构修改即可适配多数小型载具的动力舱布局。功能特性上，模型还原了涡扇的核心工作逻辑，即通过前端风扇级完成空气吸入与初步压缩，部分气流进入外涵道直接产生推力，核心气流进入压气机段进一步压缩后与燃油混合燃烧，驱动涡轮级带动前端风扇持续运转，结构上区分了转子部件与静子机匣的连接关系，能够为后续的运动仿真、流场分析提供基础的几何参考。在建模细节上，各段机匣的连接法兰、外部管路的走位、支撑结构的加强筋都做了对应还原，没有过度简化关键装配特征，结构设计人员可以直接参考该数模完成小型涡扇的方案初稿搭建，也可基于该结构调整压气机级数、外涵道尺寸来适配不同推力等级的需求。
