桌面级FDM熔融沉积成型3D打印机

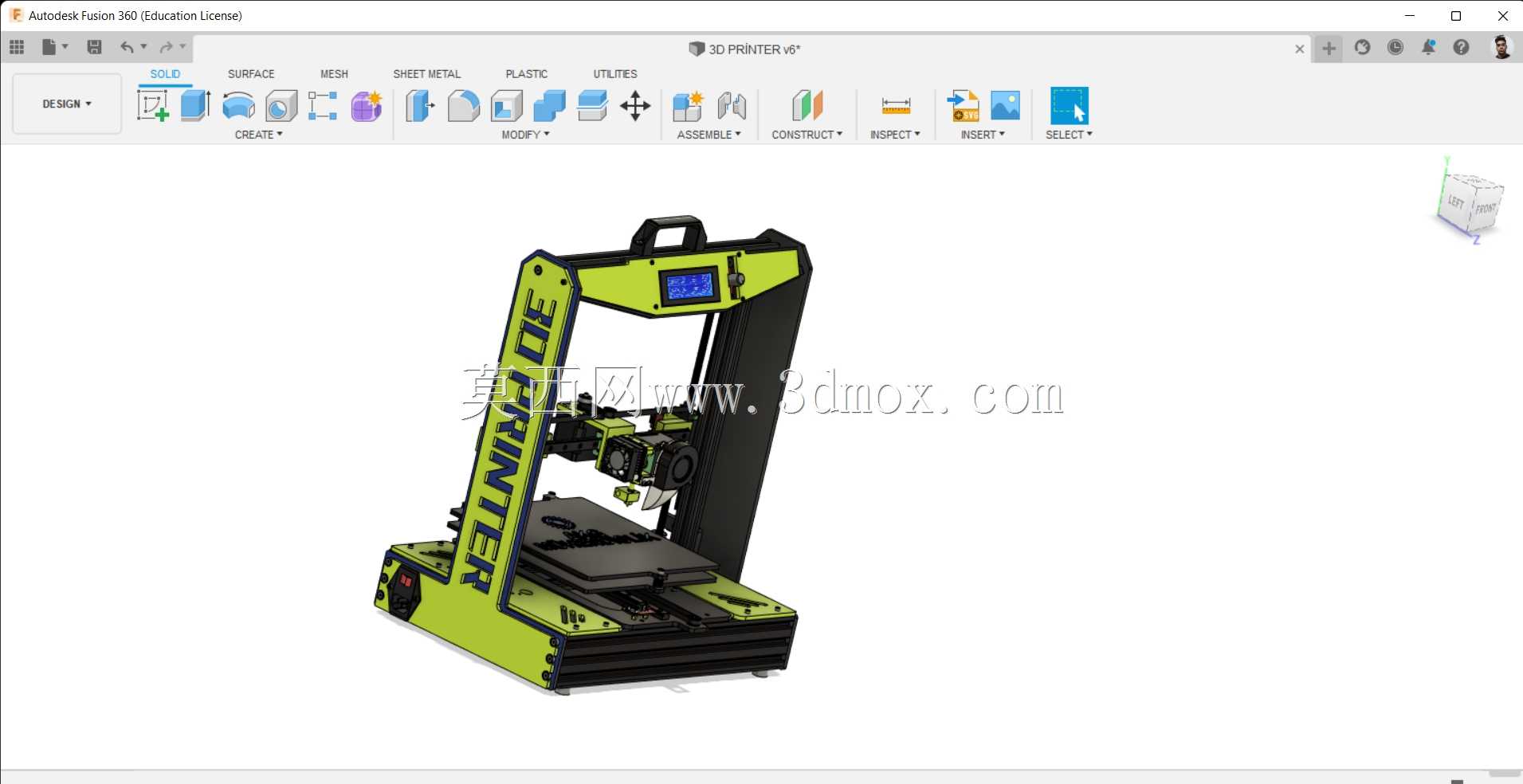

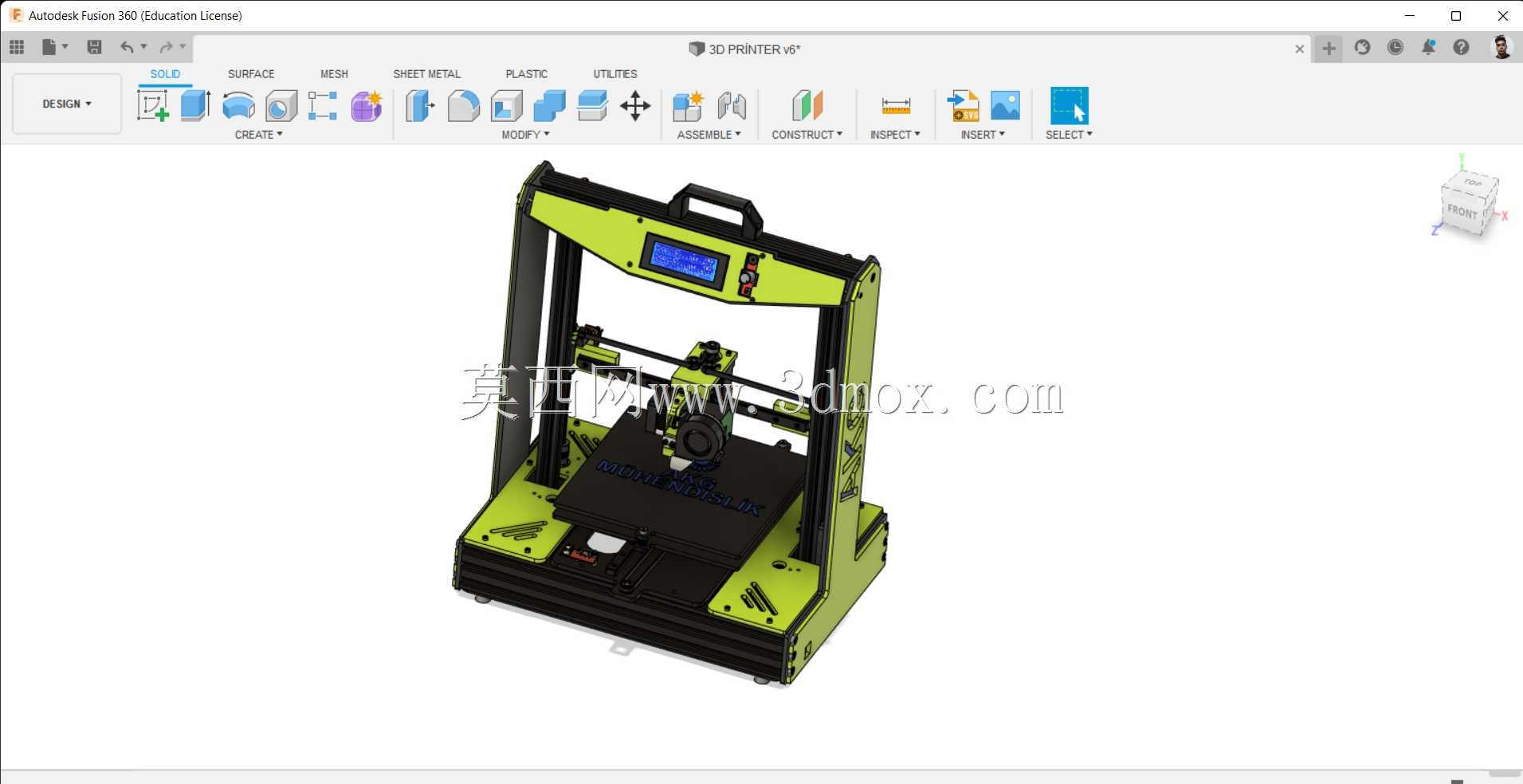

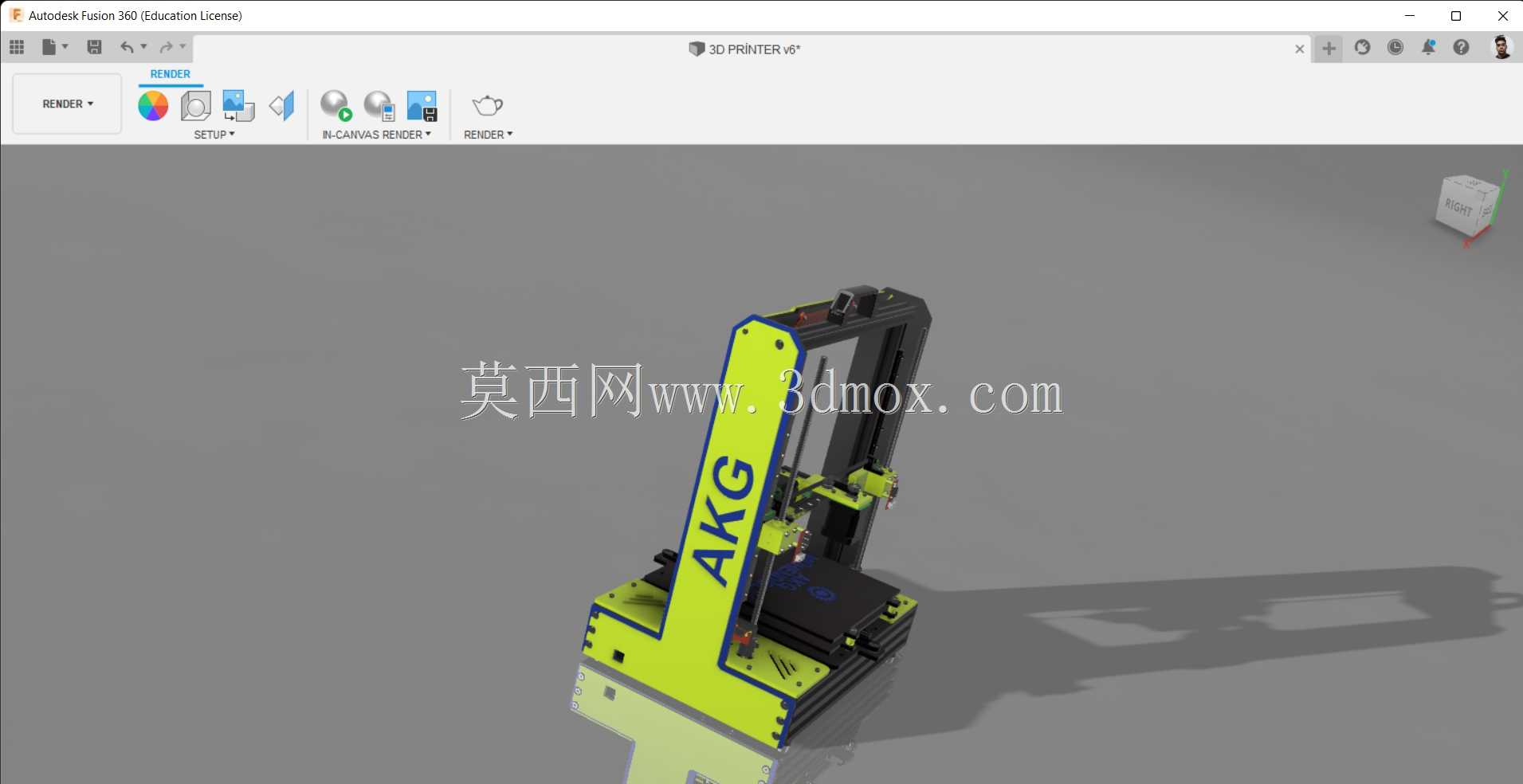

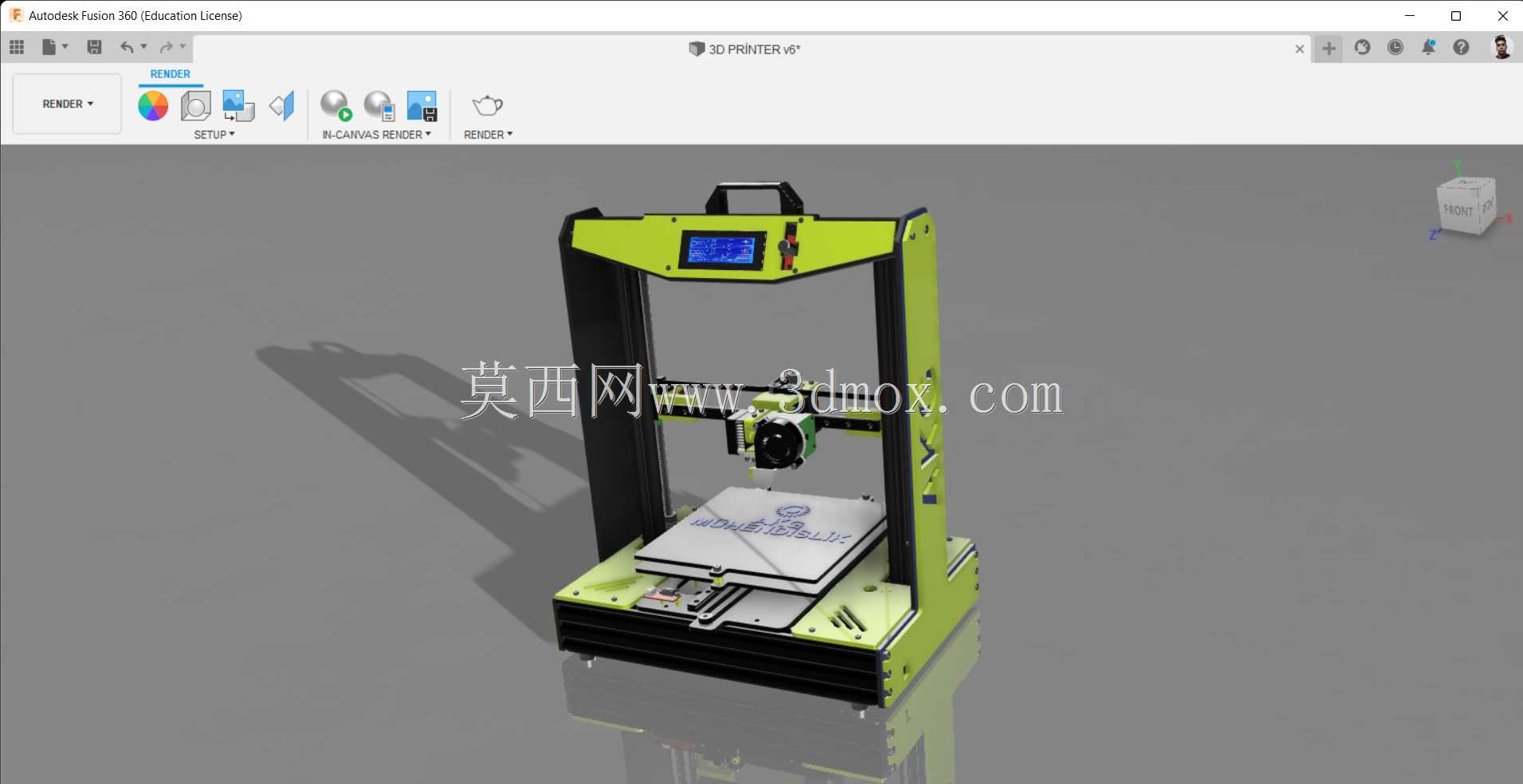

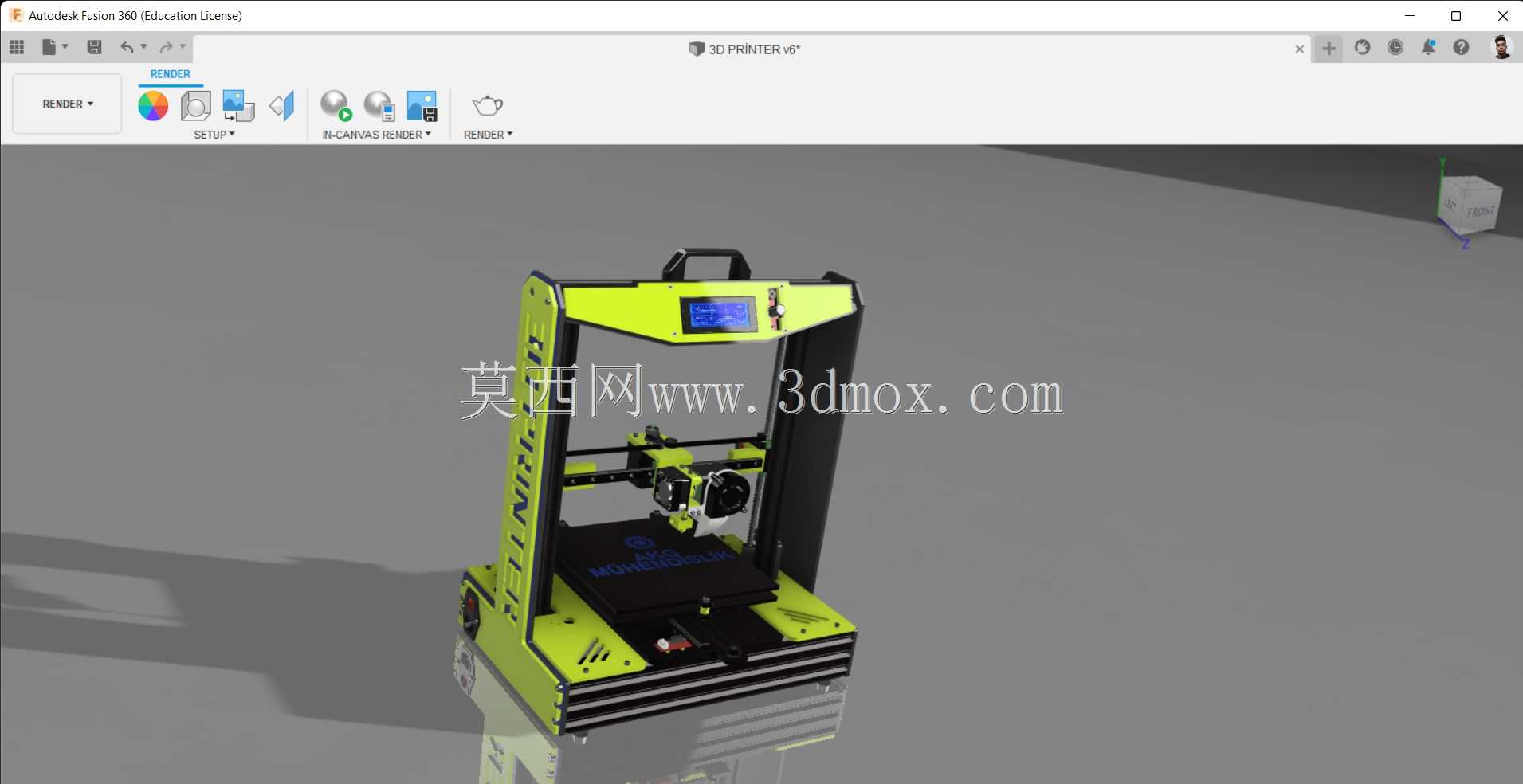

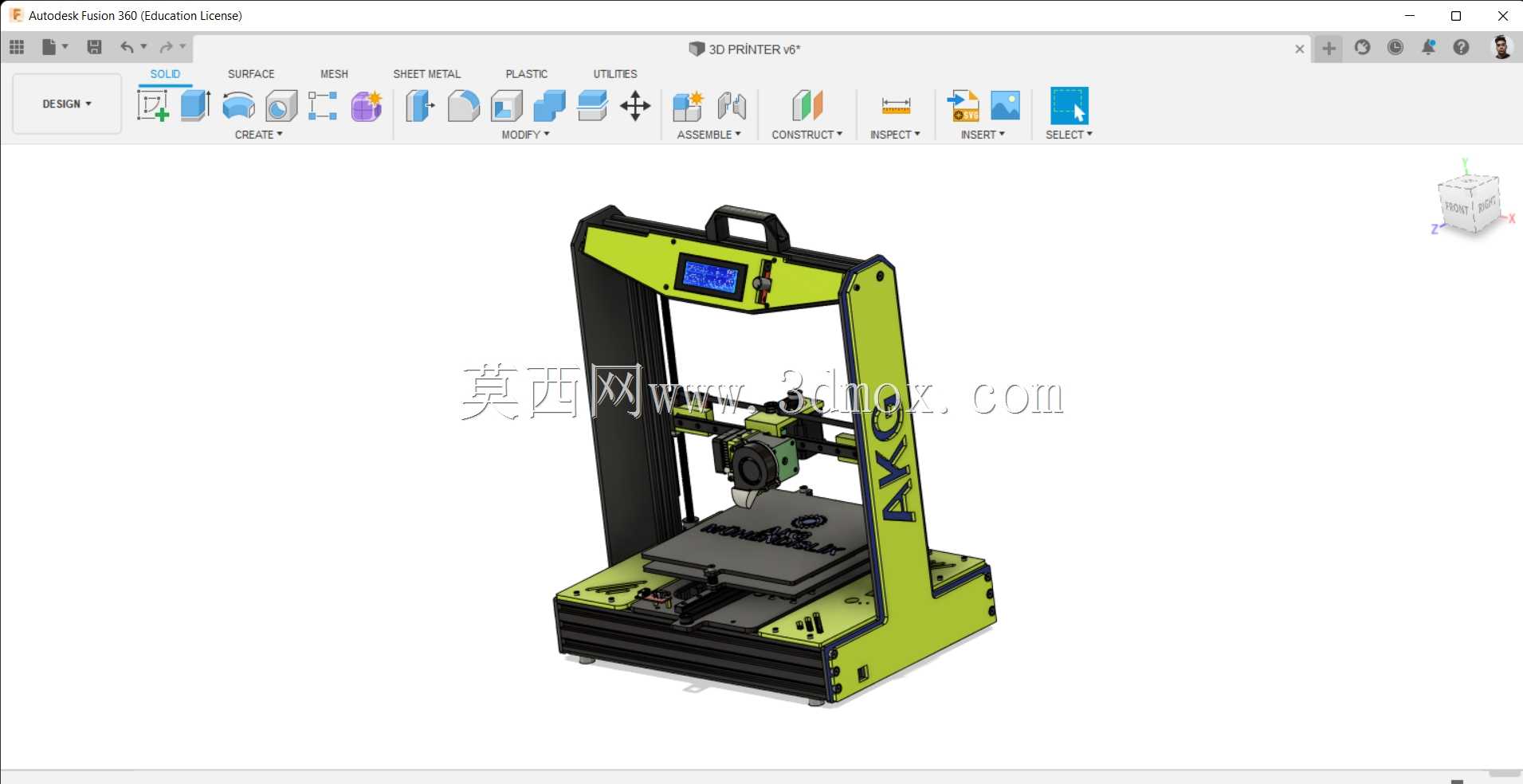

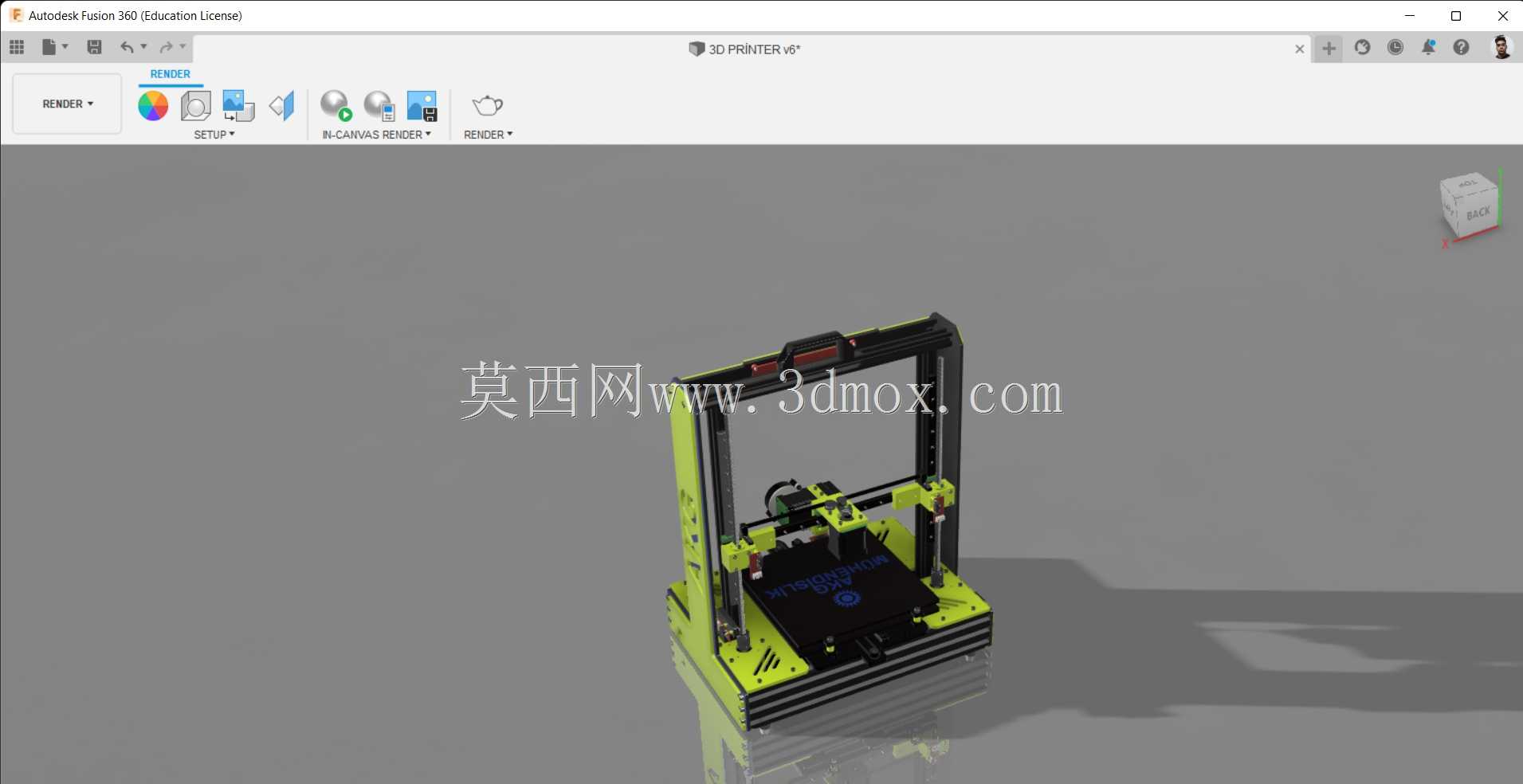

　　这套桌面级熔融沉积成型设备的三维结构，围绕小尺寸车间、创客实验室、教学实训工位以及产品研发打样场景搭建，整机采用立式龙门框架布局，将运动执行、耗材熔融、成型承载、人机交互四个功能模块整合在有限占地内，适合放置在标准工作台面完成日常样件制作。从结构边界来看，设备底部为集成电气安装位的箱式基座，基座上方伸出左右两根竖向支撑立柱，立柱顶部由横梁连接形成稳定门架，整体长宽高尺寸适配常规桌面摆放，底部预留脚垫安装位置，既可以调平补偿台面误差，也能隔离打印过程中快速移动产生的轻微振动。

　　运动系统的设计思路优先保证打印精度与装配便利性。X轴组件搭载在横向光轴或线性导轨上，挤出头安装在X轴滑座上，由同步带带动完成左右方向运动；Y轴布置在成型平台下方，通过导轨带动热床前后移动；Z轴则沿两侧立柱布置，由丝杆驱动横梁或平台实现逐层升降。三轴的驱动电机、同步轮、惰轮和限位开关都预留了明确安装面，工程师在建模时可以直接检查皮带张紧行程、滑块限位距离以及丝杆同轴度，避免实际装配中出现运动干涉。框架外侧采用醒目的黄绿色护板与黑色型材搭配，护板不仅起到防护作用，也为走线、标签和维护开口提供了布置空间。

　　挤出与成型部分是设备用途的核心。喷头组件包含加热块、喷嘴、散热风道、送料轮和耗材检测通道，能够将丝状耗材连续送入熔融腔，再按照切片路径逐层堆积。热床平台固定在Y轴支撑件上，平台表面保持平整开阔，四角设置调平结构，便于在首层打印时控制喷嘴与床面距离。针对ABS、PLA等常见耗材的使用差异，结构中保留了喷嘴加热、平台保温以及风道冷却的安装空间，使设备既能完成概念模型、工装夹具、教学零件的快速制作，也可用于结构验证、外观评审和小批量非标件试制。

　　人机交互区域布置在设备上部前方，控制屏与旋钮、急停或操作按键集中在操作者容易观察和触及的位置。顶部提手结构方便短距离搬移，侧面和背部预留电源、主控板、风扇及线束的安装区域。电气件并不直接暴露在运动路径附近，而是通过框架内腔和护板后方走线，降低线材被拖链拉扯或与运动部件摩擦的风险。基座内部可划分电源仓、主控仓和散热风道，维修时能够按模块拆卸护板，不需要整体拆解机架。

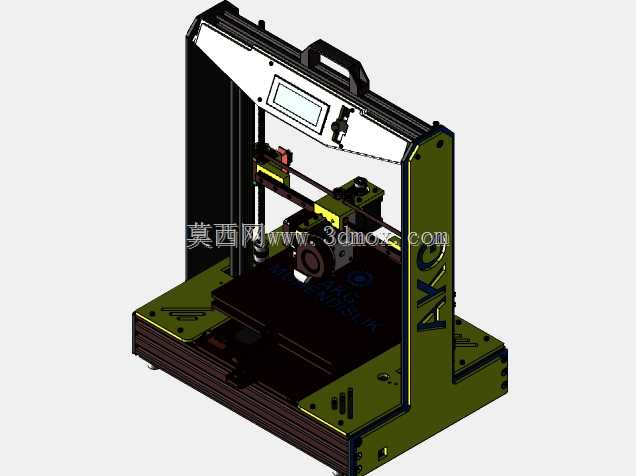

　　从建模细节看，机架立柱、横梁、角件、螺钉孔位、电机座、轴承座、平台支架和喷头安装板均按装配关系组织，便于检查零件之间的层级和约束。打印头周围保留了喷嘴更换空间，平台下方留出Y轴电机和皮带的维护位置，Z轴丝杆端部设置支撑与锁紧边界，防止高速升降时产生偏摆。设备前部开放、后部集中走线的布局，也兼顾了取件观察和内部防护：操作者可以从正面清楚观察成型过程，同时运动机构外侧有护板遮挡，降低教学环境中误触高温喷头或运动部件的概率。

　　在实际应用中，这类设备并不追求大型工业产线的连续批量产能，而是强调低成本、快速响应和易维护。研发人员可用它打印结构手板、装配校核件和简易治具；教学场景可借助外露但有防护的框架讲解笛卡尔坐标运动、丝杆传动、同步带传动和温度控制；小型工坊则可用来制作定制化零件、文创模型和功能样件。整体结构在尺寸紧凑、模块清晰、维护方便之间取得平衡，三维模型能够完整表达从框架搭建、运动机构布置到喷头与平台安装的工程细节，适合作为桌面增材设备结构设计、装配校核和方案展示的基础对象。
