四足仿生步行机器狗机械结构

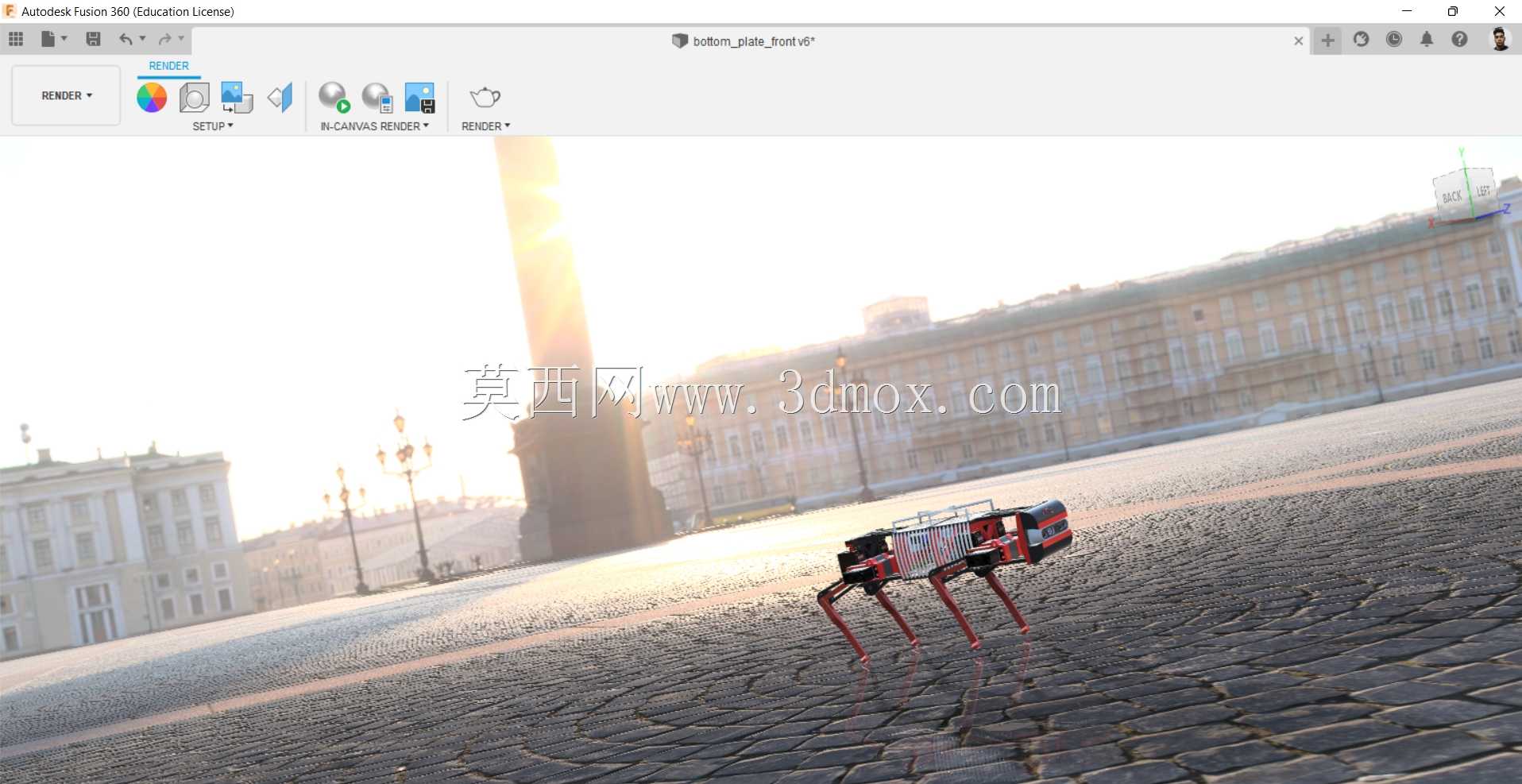

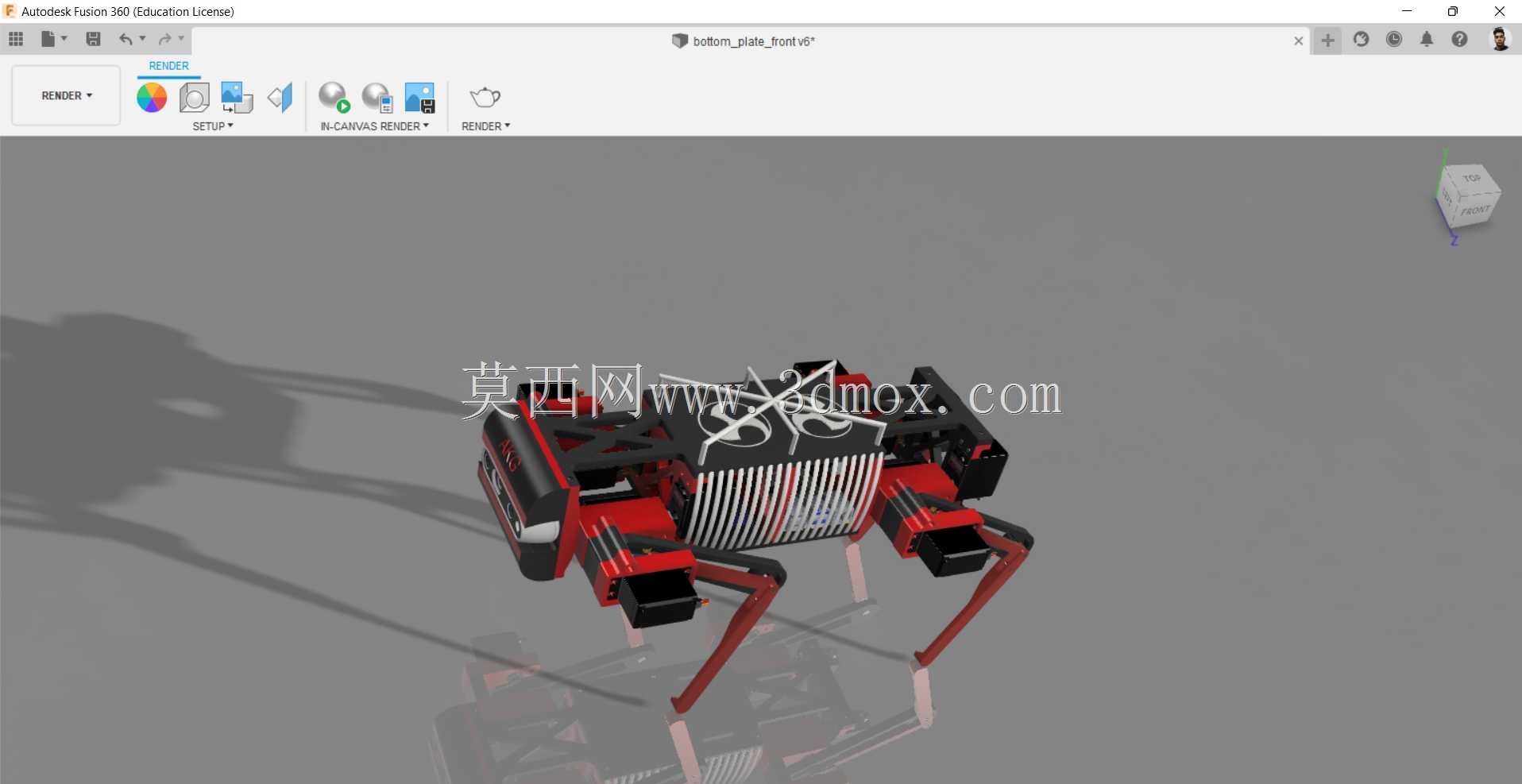

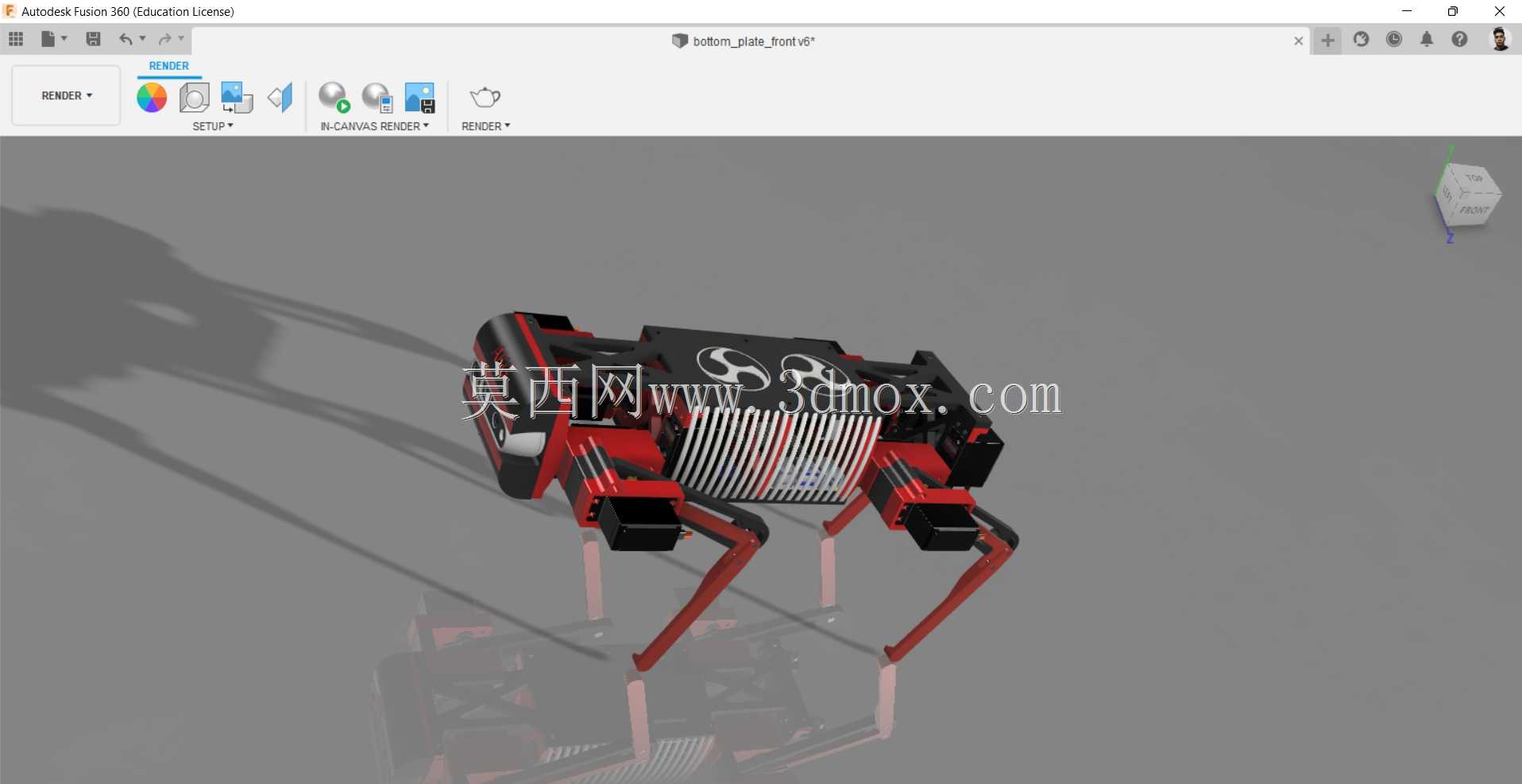

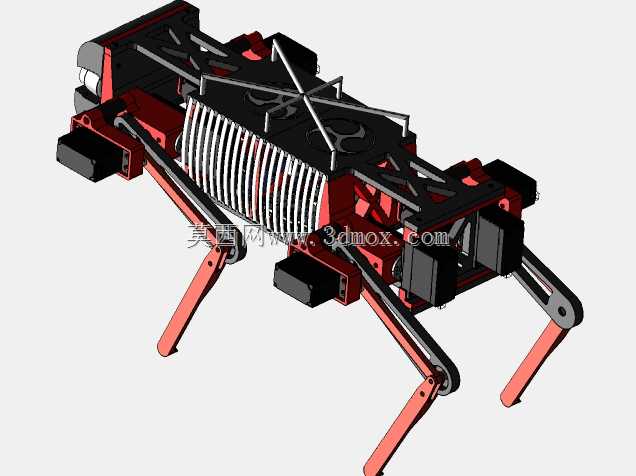

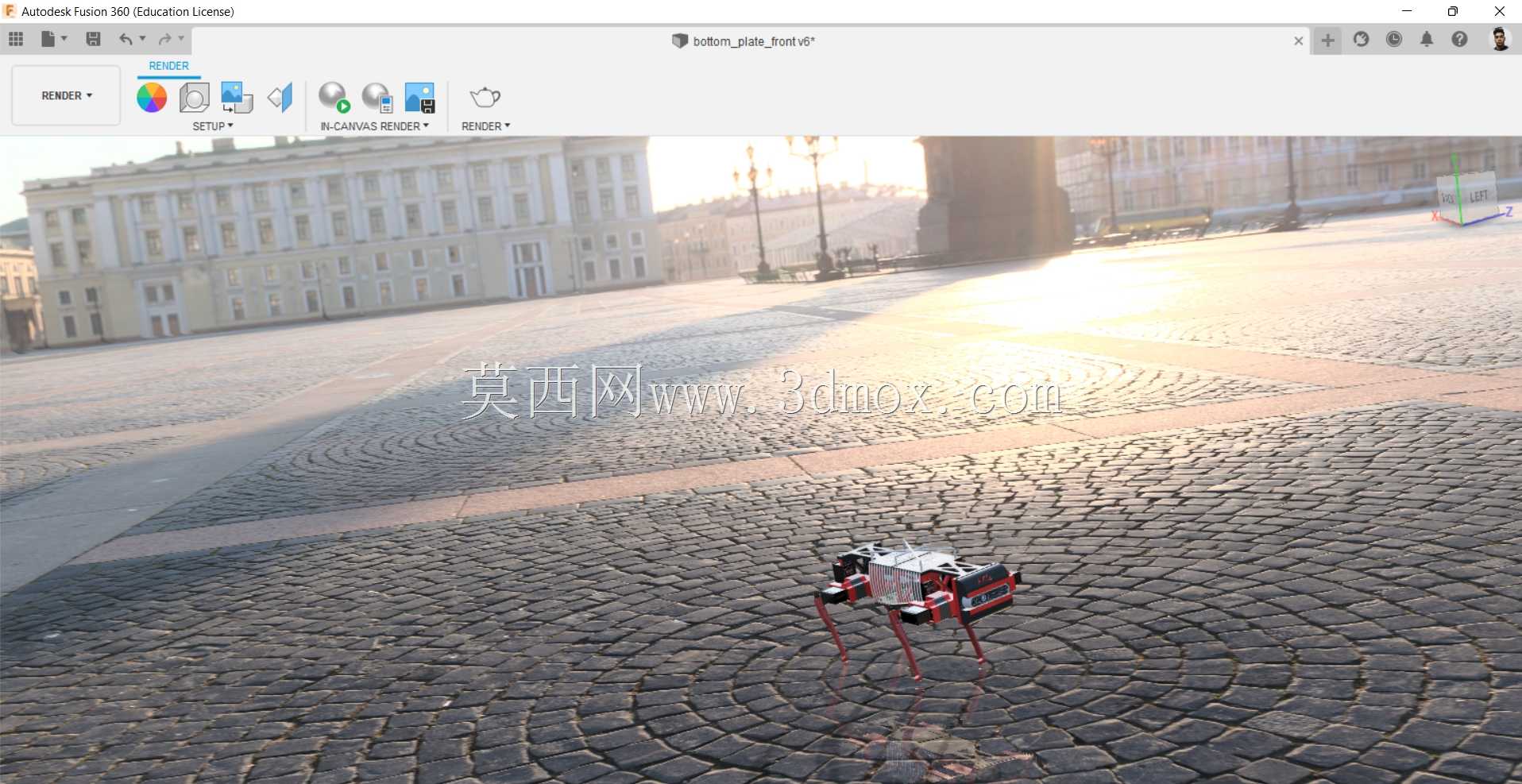

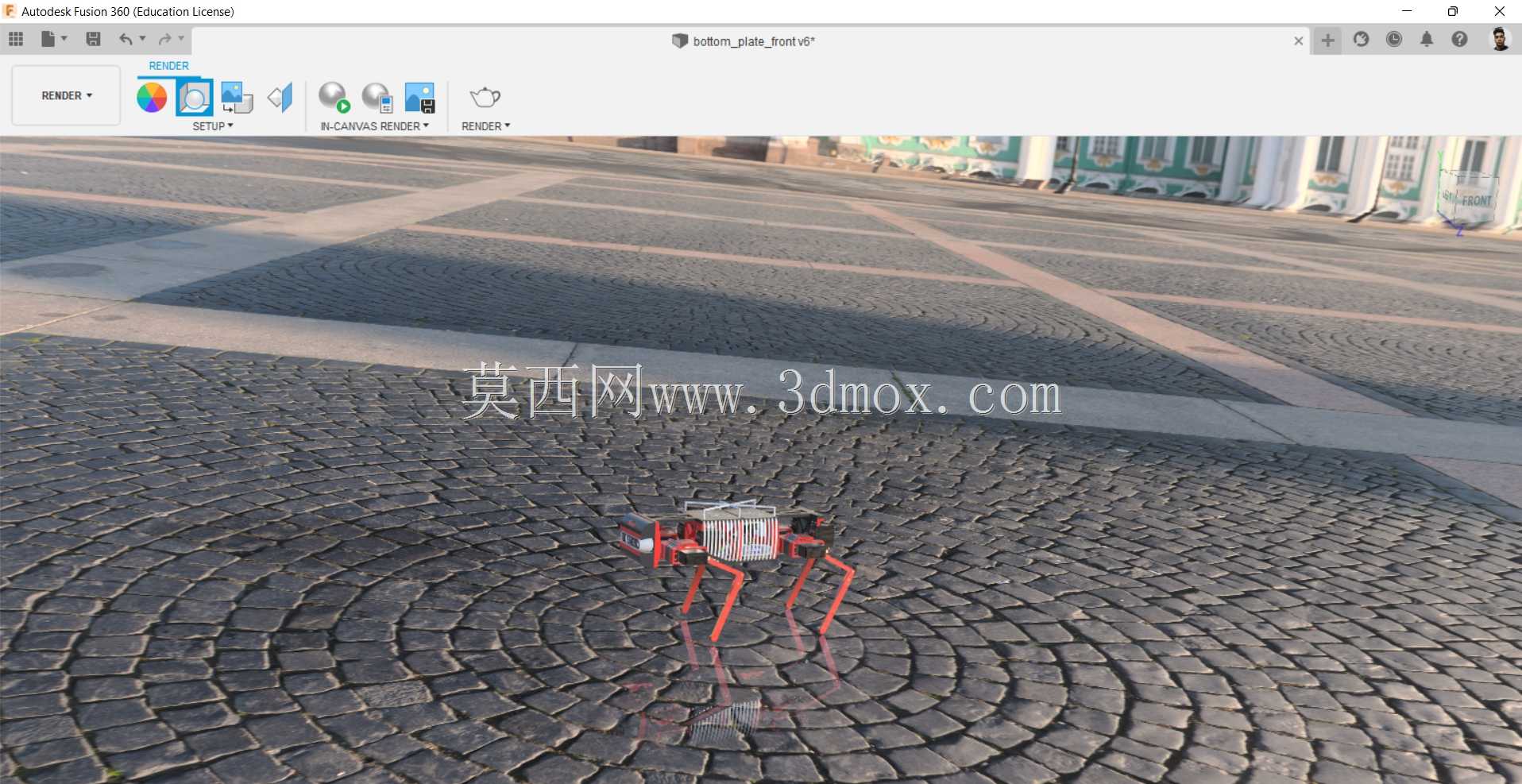

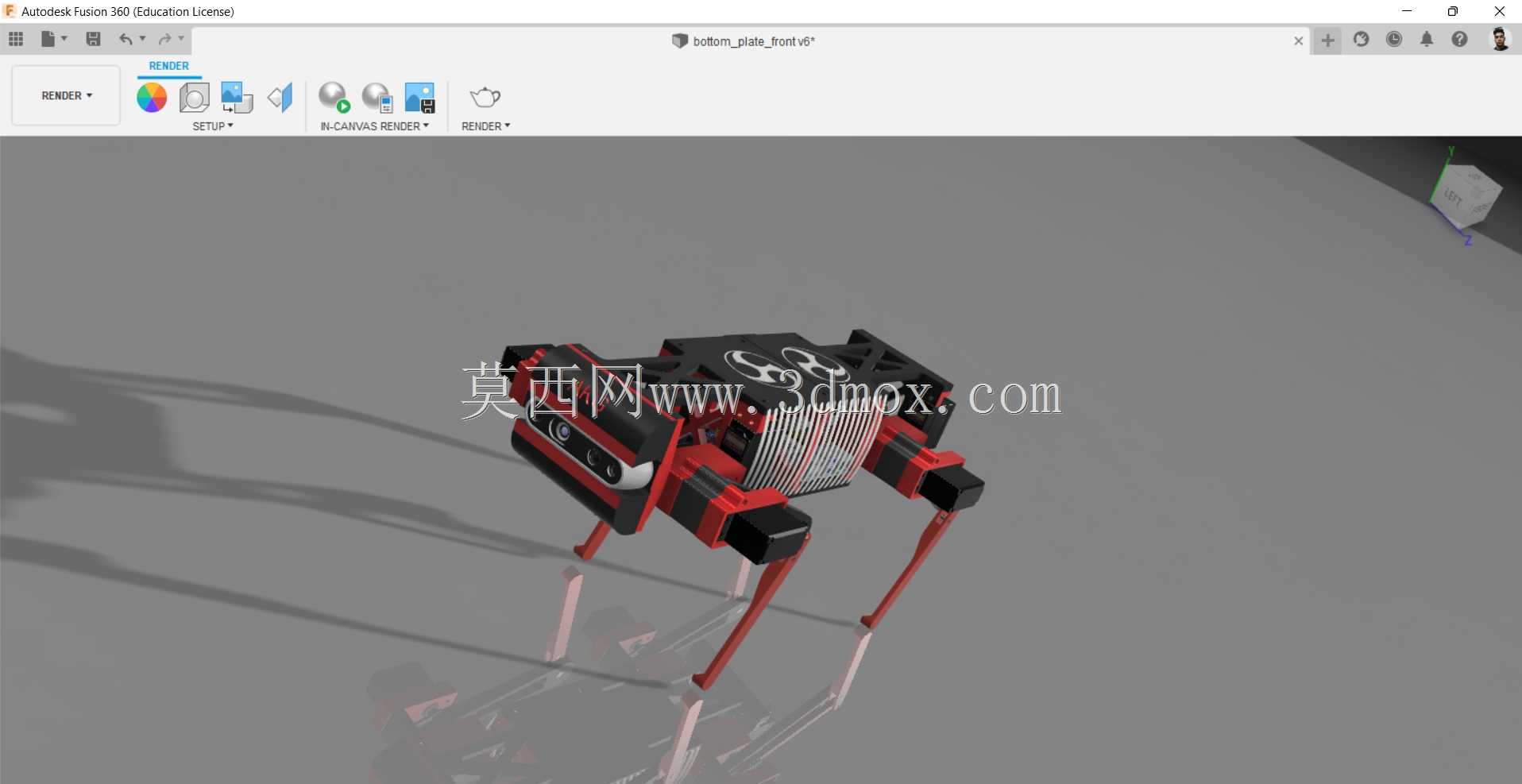

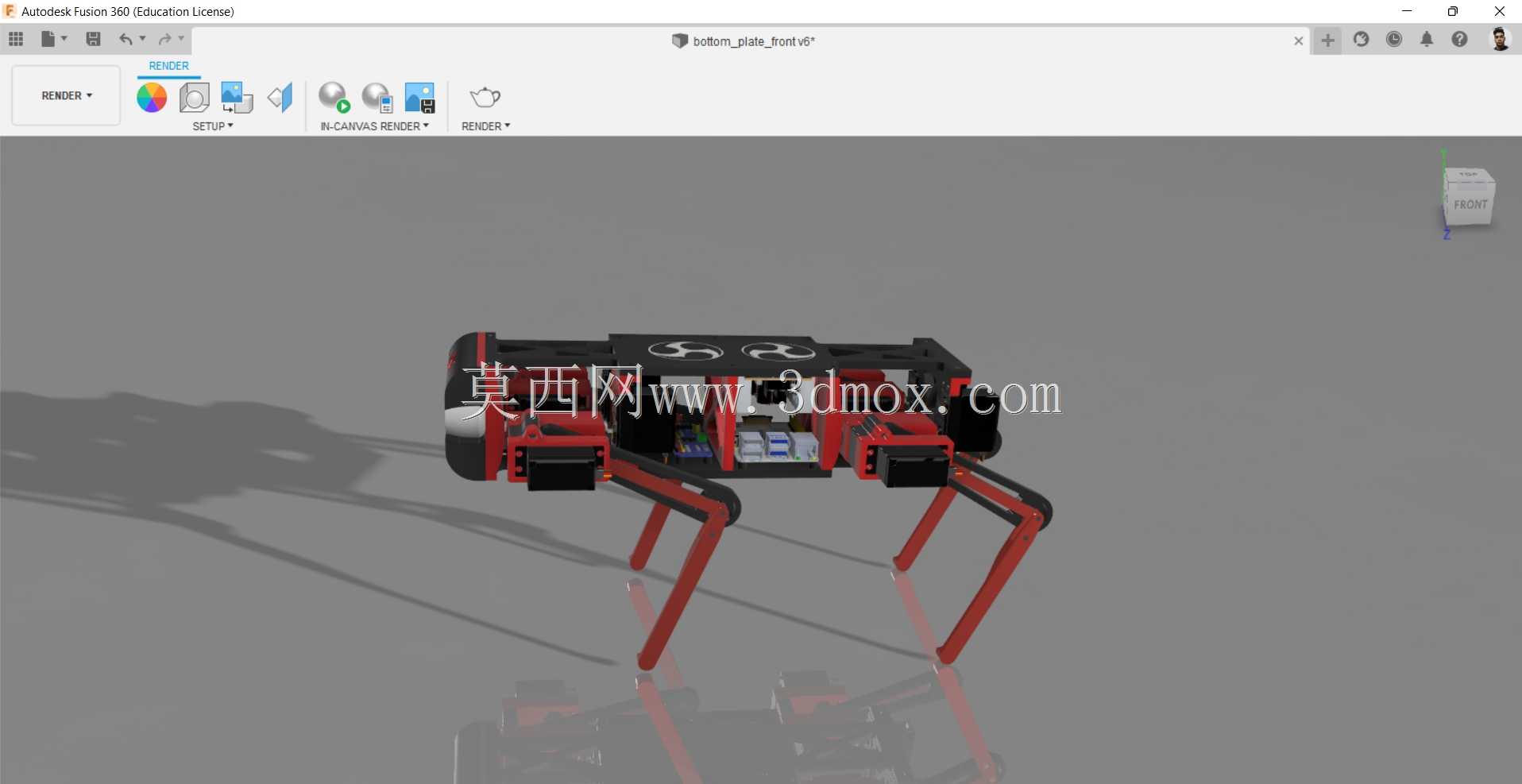

　　该结构围绕小型四足仿生移动平台展开，整机采用躯干承载、四角布腿的布置方式，重点表现机器狗在行走、转向和姿态调整时所需的机械骨架关系。机身主体位于设备中部，内部预留控制板、电池、驱动元件和线束布置空间，外侧通过壳体与支架形成保护边界；四条腿部分别布置在机身前后左右，腿部杆件以红色结构件呈现，关节处保留明显的连接与摆动区域，便于在三维环境中检查足端落地轨迹、腿部干涉范围和躯干离地间隙。

　　从实际用途看，这类四足步行机构适合用于教学实验、机器人机构演示、步态控制验证以及小型仿生移动设备开发。与轮式底盘相比，足式结构对不平整地面、台阶边缘、实验场地障碍和狭窄通道具有更强的适应潜力；在方案阶段，通过三维模型可以直观看出机身宽度、腿部展开幅度、足端支撑多边形以及蹲伏状态下的轮廓变化，为后续电控布置、舵机或电机选型、外壳封装和传感器安装提供结构依据。

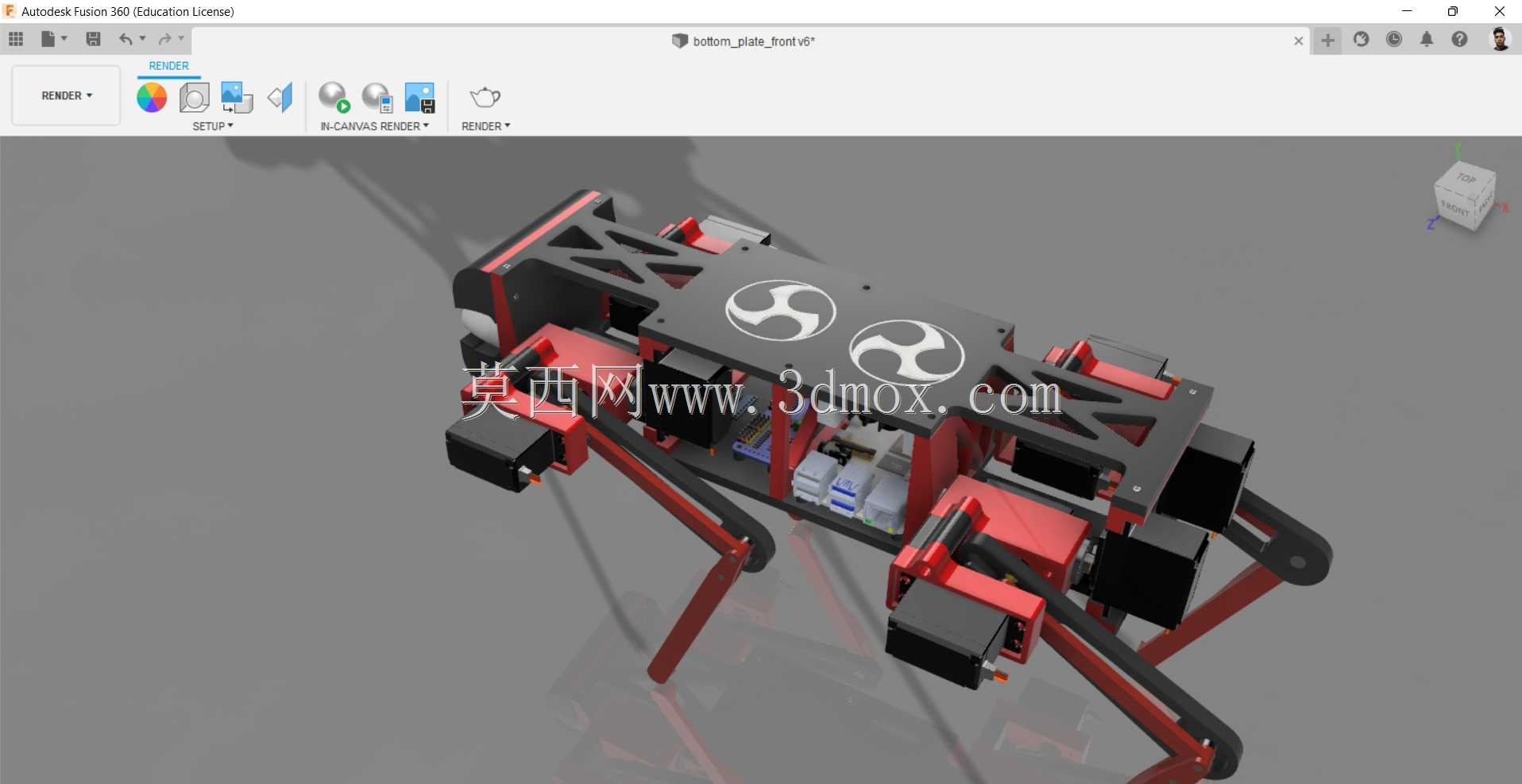

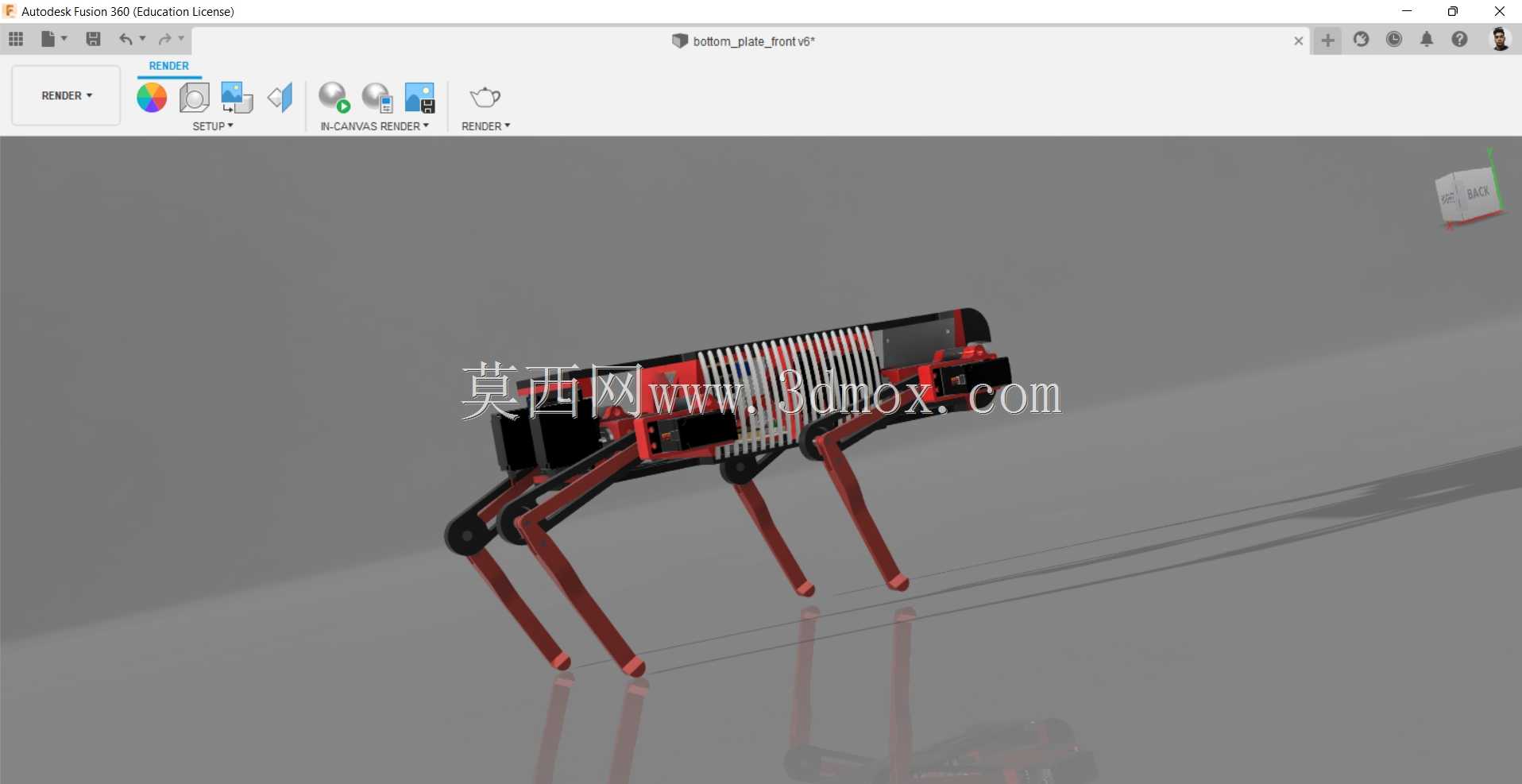

　　设计思路上，模型将机身承载区与腿部运动区明确分离。躯干部分采用近似矩形的紧凑布局，上方壳体承担外观包覆和元件防护作用，中部密集的条状区域可理解为散热或减重结构，既增加视觉层次，也提示内部热源与外部气流之间的布置关系。腿部采用多段杆件串联形式，近端连接机身侧部驱动位置，远端向斜下方延伸至足端，形成稳定的外展支撑姿态。该布置能让腿部在前后摆动和小幅侧向调整时拥有足够行程，同时避免足端在收腿过程中与机身下缘发生碰撞。

　　外形边界方面，整机长宽高比例偏向小型实验平台，机身长度决定前后腿轴距，躯干宽度限制左右腿根部安装间距，腿部长度则直接影响最大抬腿高度和站立重心。模型中四肢呈张开状态，足端投影面积大于机身轮廓，说明设计时优先考虑静态支撑稳定性；若进入动态步行，还需要结合步态相位控制质心在支撑足之间转移。机身下部与地面之间保留较充足的腹部空间，可减少越障时底壳擦碰地面的风险；腿部杆件向外侧倾斜后，足端跨距增加，对转向时的侧倾稳定性有利。

　　关节与安装关系是该结构的重点。每条腿的根部需要承受机身重量和落地冲击，因此连接区应具备足够的刚性，并在装配时保证左右对称、前后轴线一致。腿部中段杆件承担力传递作用，截面和连接孔位需要围绕驱动扭矩、杆件自重和足端冲击进行校核。足端作为直接接触地面的部位，虽然模型中表现较简洁，但工程化时可增加橡胶垫、弹性缓冲件或可更换触头，以降低硬接触带来的振动和滑移。

　　在机身内部规划时，应将质量较大的电池和驱动模块尽量靠近重心位置布置，避免高位装载导致蹲起和加速时姿态波动。控制板、传感器和接线通道可沿躯干中轴或侧梁排布，使左右线缆长度接近，维护拆装也更方便。若后续增加摄像头、测距模块或惯性测量单元，机身前端和顶部应保留平整安装面；若用于教学验证，外壳可开设可拆卸窗口，方便观察内部传动与接线状态。

　　从运动校核角度，三维结构需要重点检查三种状态：一是站立状态，确认四足支撑点、机身重心和腹部间隙；二是迈腿状态，检查单腿抬起时杆件与相邻腿、壳体之间的最小间隙；三是低位俯身状态，评估关节转角极限和壳体是否限制腿部收拢。模型当前将驱动、支架、外壳和腿部杆件集中表达，适合在结构评审中用于讨论运动包络、装配顺序和维护空间。

　　整体来看，该机器狗结构不是单纯的外观造型，而是一套可用于仿生机器人前期方案沟通的机械载体。躯干紧凑、四肢外展、关节路径清晰，能够支撑后续围绕步态控制、驱动布置、材料选择和防护封装开展细化设计。
