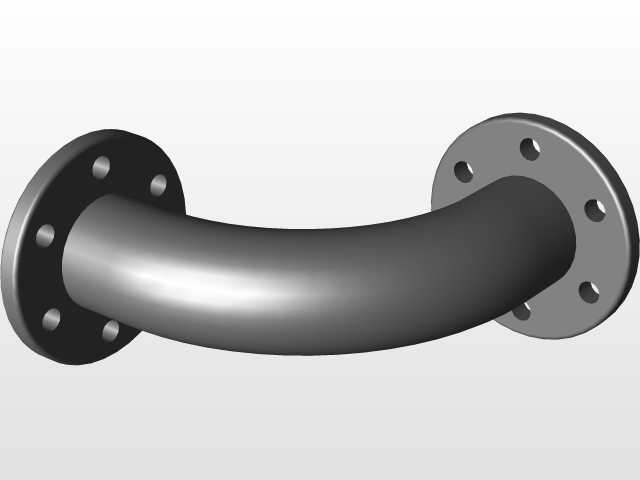

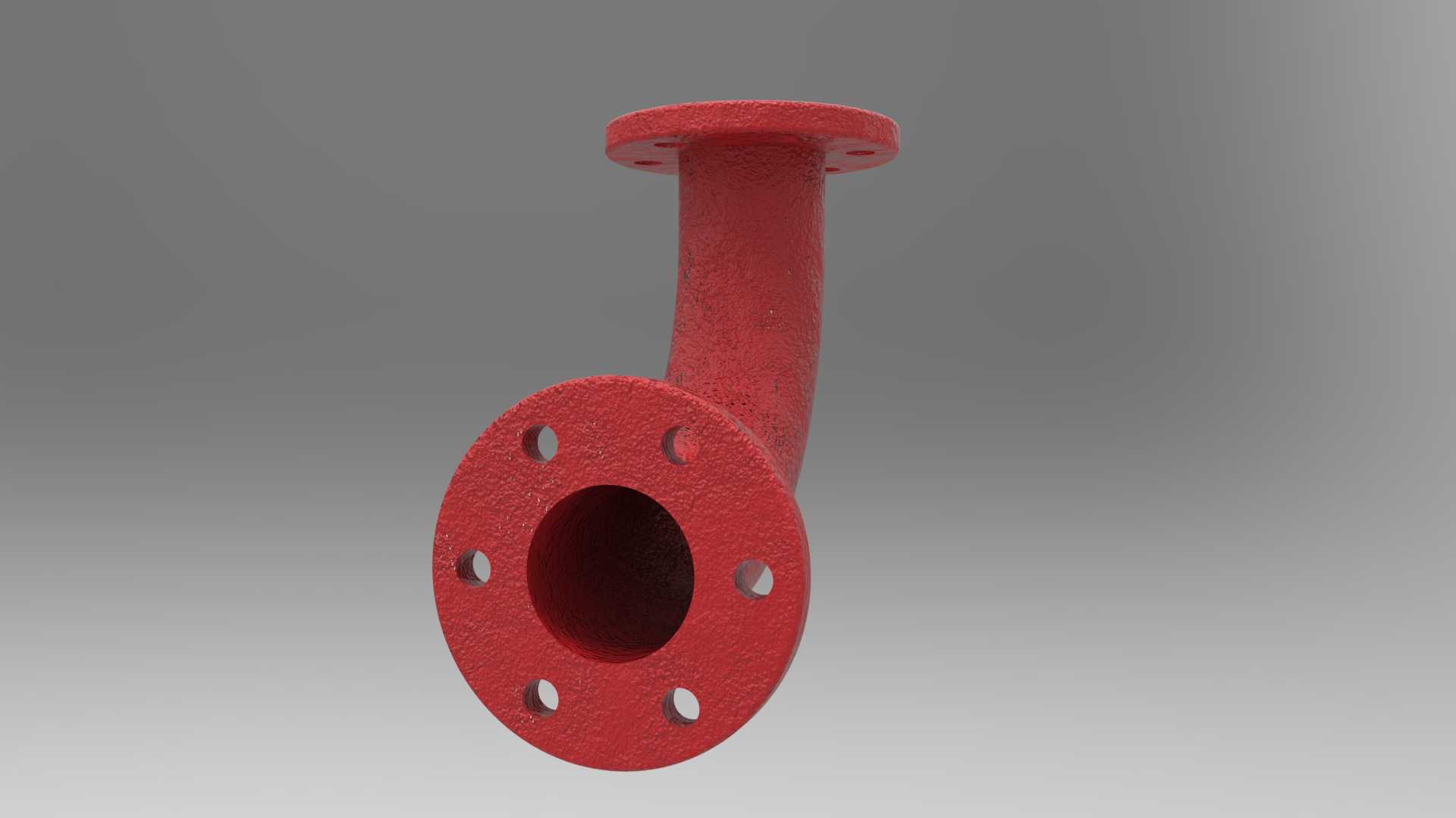

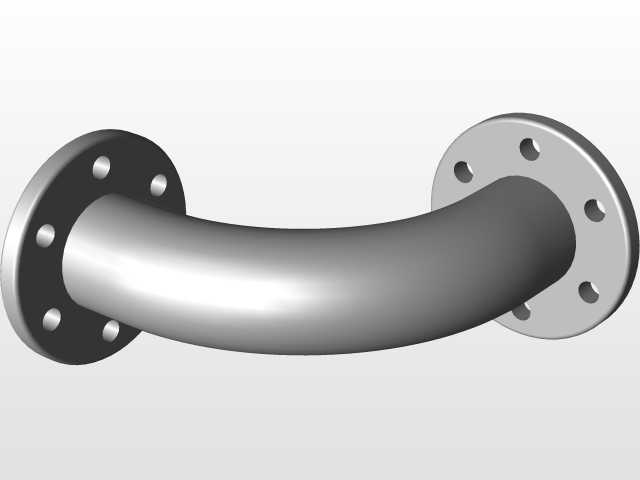

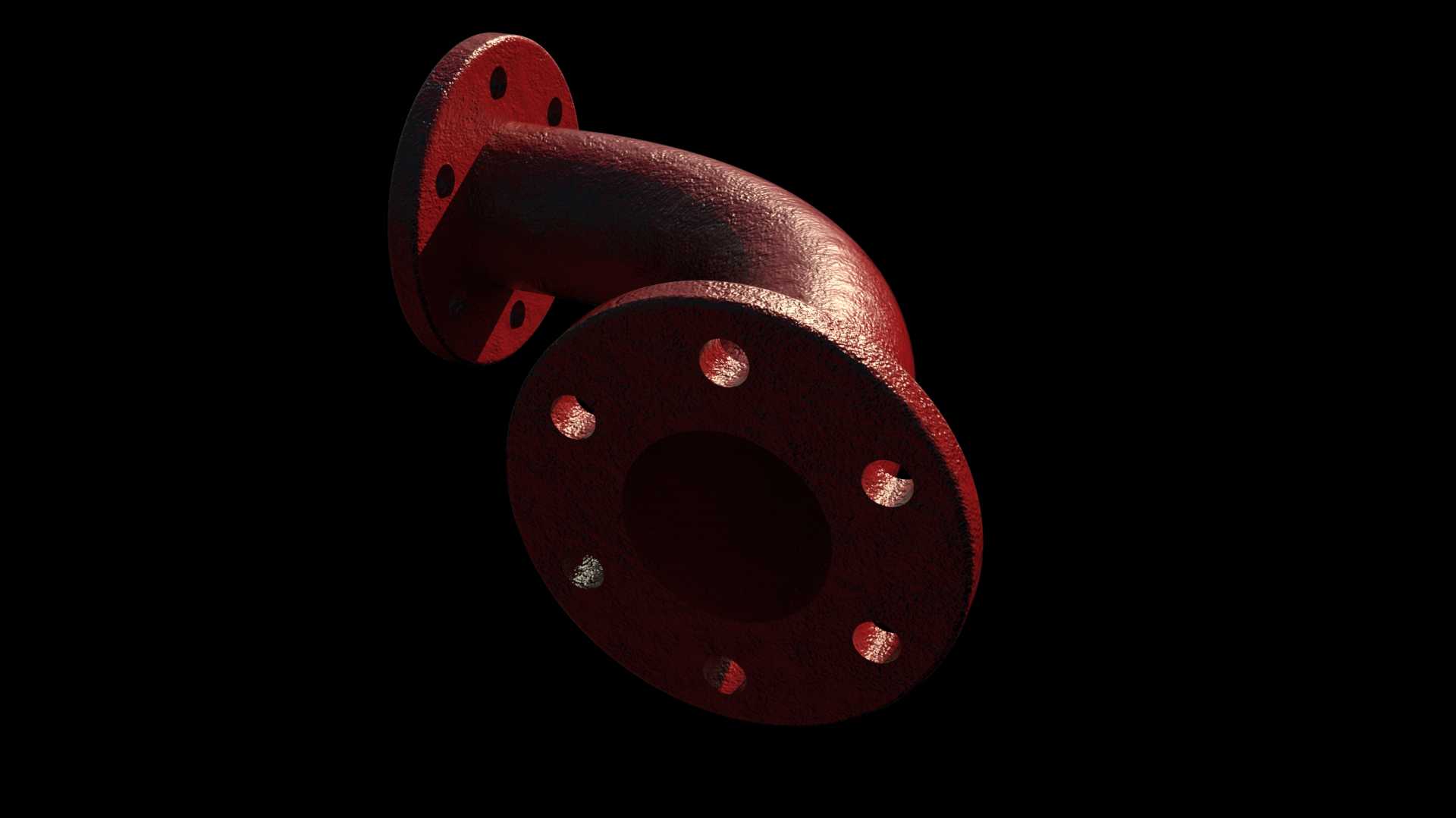

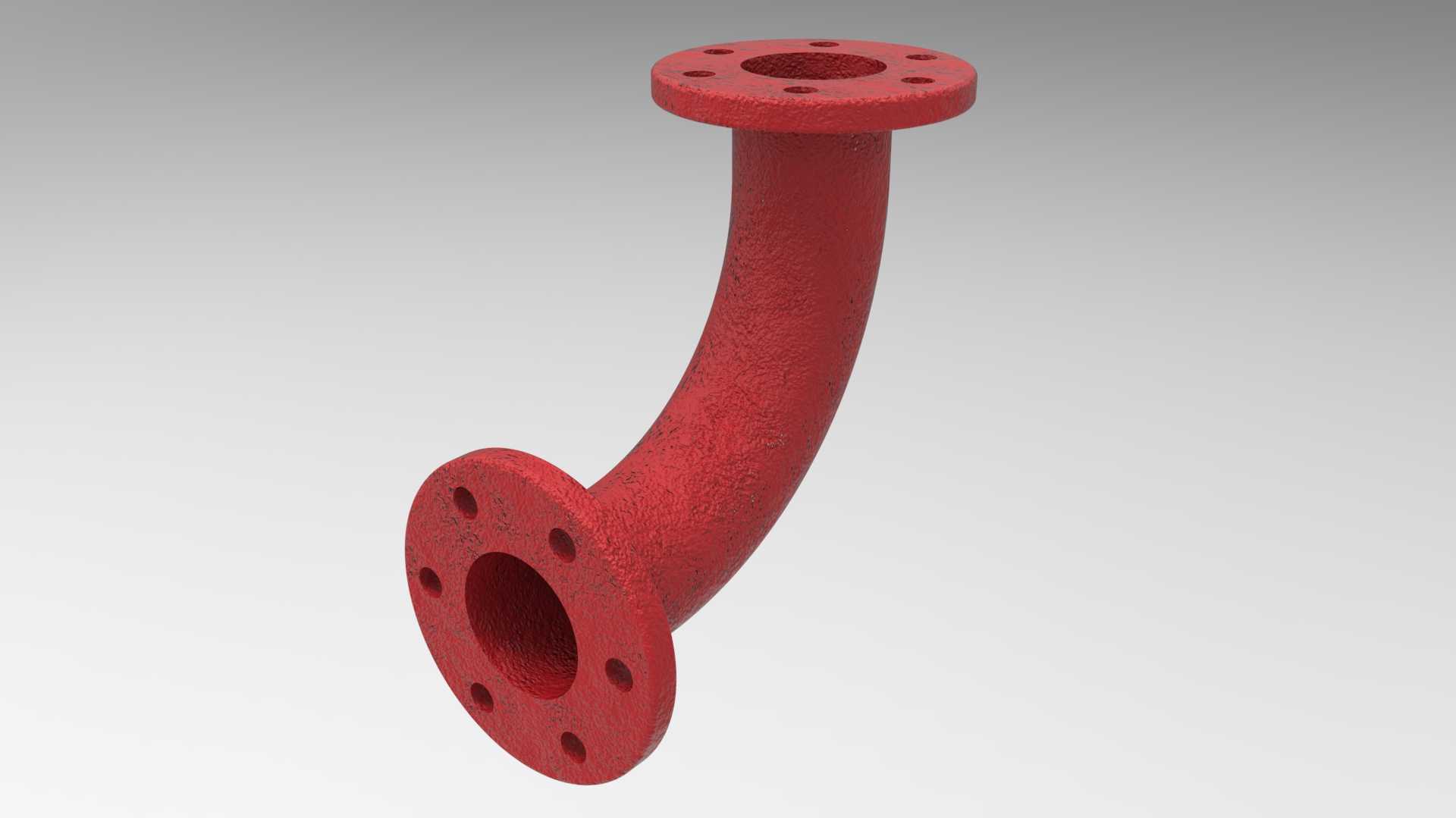

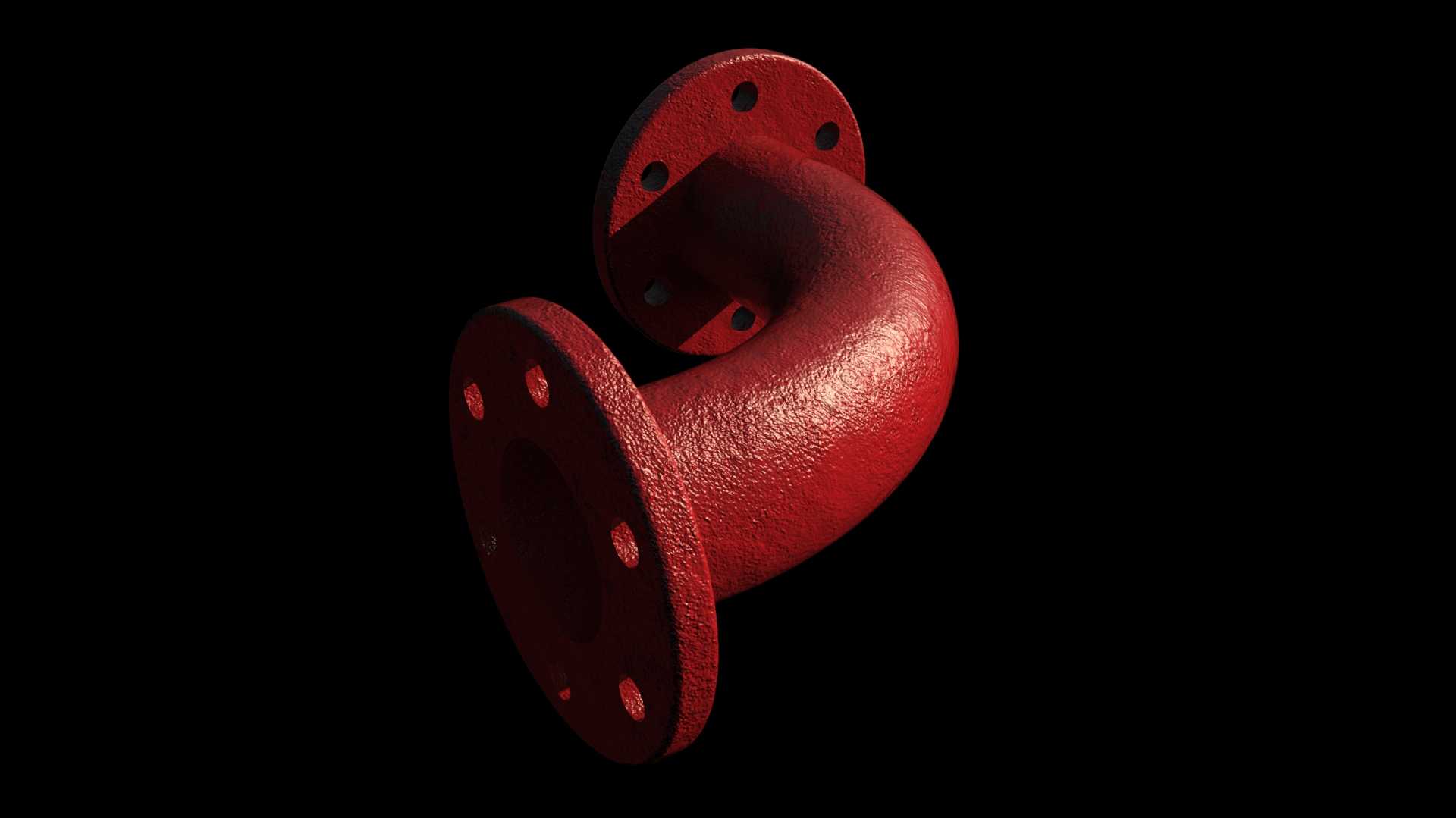

带法兰连接结构的90度弯管构件

　　这类带法兰的90度弯管，是流体输送管路系统里极为常用的转向连接件，在市政给排水、化工介质输送、暖通循环管网、工业制程管路等场景中都有大量应用，核心作用是在管路需要垂直转向的位置，改变流体的输送方向，同时依托两端的法兰结构实现与相邻直管段、阀件或设备接口的刚性密封连接。从结构设计来看，弯管主体采用等径圆弧过渡结构，弯曲半径符合常规管路流体阻力设计要求，避免直角转向带来的局部压损骤增、流体紊流加剧的问题，圆弧段的壁厚均匀性经过建模校核，既保证承压能力，也不会出现局部壁厚过薄导致的应力集中问题。两端的法兰盘采用标准凸面法兰结构，盘面上均匀分布螺栓通孔，孔位的分度圆直径、孔径尺寸都匹配对应公称压力等级的法兰标准，

　　安装时只需将两端法兰与对接件的法兰盘对齐，穿入配套螺栓逐步对称拧紧，配合法兰密封面间的密封垫片，就能实现可靠的静密封，可承受对应压力等级下的流体载荷，不会出现渗漏问题。建模过程中，先确定弯管的公称通径、弯曲半径参数，绘制弯管的中心扫掠路径，通过扫掠命令生成弯管主体结构，再分别在两端端口位置创建匹配的法兰盘特征，对法兰与弯管衔接的位置做圆角过渡处理，消除结构应力集中点，最后在法兰盘上按标准分度阵列生成螺栓安装孔，所有特征的尺寸都预留了实际加工的公差余量，安装边界上，弯管两端法兰的端面平行度、螺栓孔的同轴度都经过建模校验，现场安装时不需要额外修配就能完成对接，法兰背面与弯管衔接的过渡结构也避开了螺栓拧紧的操作空间，

　　不会出现扳手无法就位的问题。实际应用中，这类弯管可以根据输送介质的特性选择对应的材质，输送普通循环水、压缩空气时可采用普通碳钢材质，输送腐蚀性介质时可更换为不锈钢或衬塑结构，法兰的压力等级也可以根据管路的工作压力灵活匹配，从低压给排水到中压工业制程管路都能适配。不同于焊接式弯头，法兰连接的90度弯管不需要现场焊接作业，安装和后期拆卸维护都更便捷，在需要经常拆装检修的管路段、设备接口位置，这类构件的应用优势更为明显，建模时还原的法兰密封面结构、螺栓孔位参数，都可以直接用于后续的管路装配干涉校验、安装施工模拟，提前规避现场安装时的孔位不对中、空间干涉等问题。
