入耳式有线音频传输耳塞结构设计

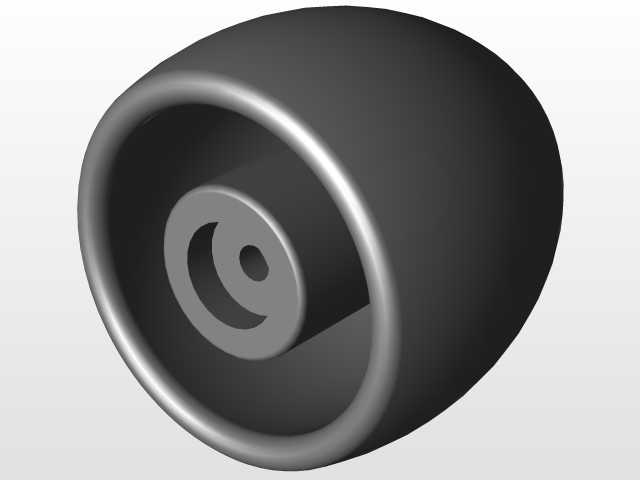

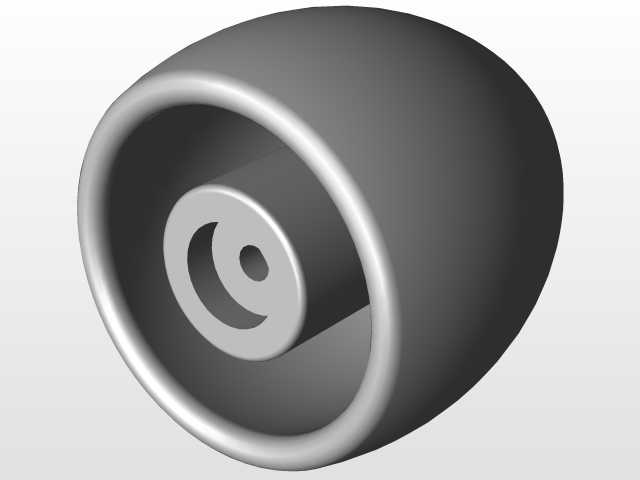

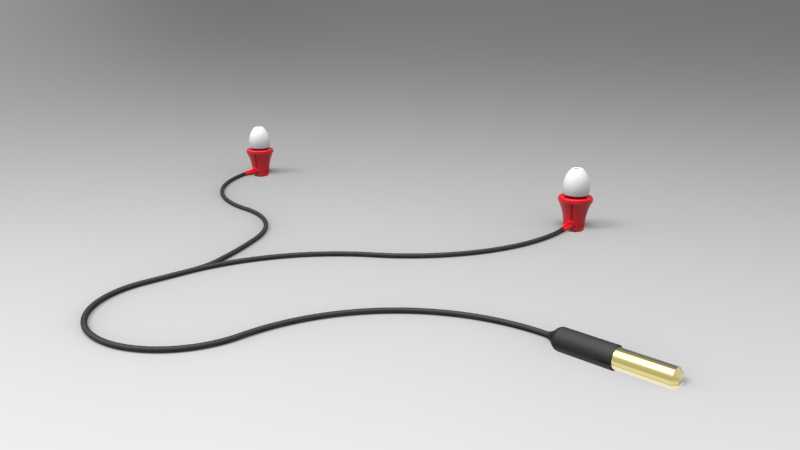

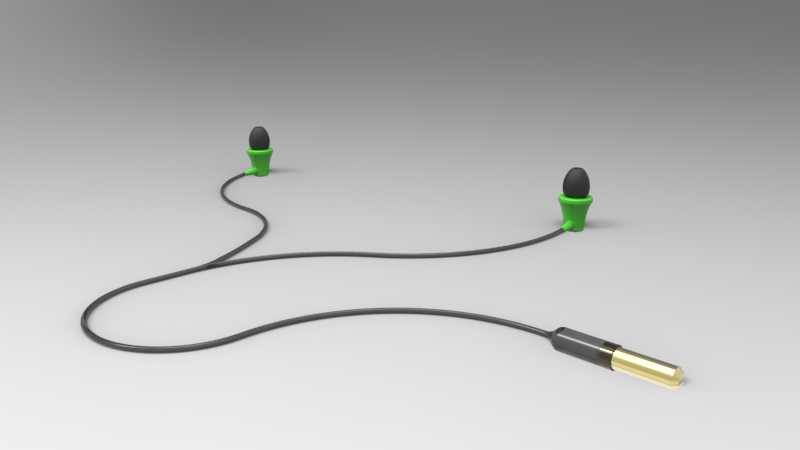

　　这款入耳式有线耳塞的结构设计，首先围绕日常便携音频输出的实际使用场景展开，覆盖通勤随身听、桌面办公语音接入、移动设备音频回放等常见使用工况，核心功能是将电信号转化为可被人耳接收的声波信号，同时兼顾佩戴贴合度与线材抗弯折的耐用性需求。从结构设计思路来看，耳塞入耳部分采用锥台形硅胶承托结构，外径适配多数成年人耳道入口尺寸，入耳段做了圆弧过渡处理，避免长时间佩戴产生的硌耳不适感，耳塞尾部的线材引出位置做了局部加厚的应力释放结构，减少日常使用中线材反复弯折导致的内芯断裂问题。整体线材采用等径圆截面设计，线径控制在常规便携耳机的合理区间，既保证内部漆包线与屏蔽层的排布空间，又不会因线径过粗增加佩戴时的拖拽感，分线位置做了Y型汇流结构，

　　左右声道线材从主线末端平滑分出，分叉处做了圆弧过渡，避免分线位置出现应力集中导致的外皮开裂。末端音频插头采用标准3.5mm三段式音频接头结构，接头与线材衔接位置做了加长的应力释放护套，适配手机、便携播放器、台式声卡等常见音频输出设备的接口深度，插拔时的握持段做了防滑的哑光处理，方便用户施力完成插拔操作，不会因手滑导致插头歪斜损伤接口弹片。从安装边界来看，耳塞发声单元的外径控制在10mm以内，可直接嵌入锥台形的耳塞外壳内，外壳壁厚均匀，适配常规注塑成型的工艺要求，不需要额外设计复杂的抽芯结构，降低量产时的模具复杂度。线材内部除左右声道的信号芯线外，预留了屏蔽层排布空间，可减少外界电磁信号对音频传输的干扰，

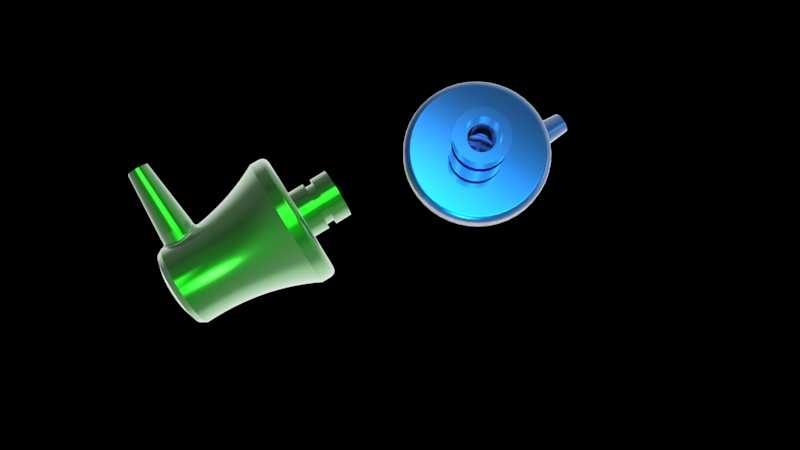

　　主线长度适配日常随身使用的距离范围，用户佩戴后线材自然下垂不会出现过度拉扯耳塞的情况。在结构细节上，耳塞外壳与硅胶耳塞套的配合位置做了环形卡槽，耳塞套安装后可牢固卡在卡槽内，不会因日常拉扯出现脱落问题，同时方便用户后续更换不同尺寸的耳塞套适配不同耳道大小。音频插头的金属接触段做了镀金层厚度预留，可减少反复插拔后的接触氧化问题，保证长期使用后的信号传输稳定性，插头的绝缘段尺寸严格匹配通用3.5mm音频接口的公差范围，避免出现插接过松或过紧的问题。整体结构没有冗余的装饰性部件，所有外形结构都服务于佩戴舒适度、耐用性与信号传输稳定性的核心需求，各部件的配合公差都按照消费电子类配件的常规装配精度设定，不需要特殊的装配工艺即可完成整机组装。
