汽车排气系统尾段消音筒体结构设计

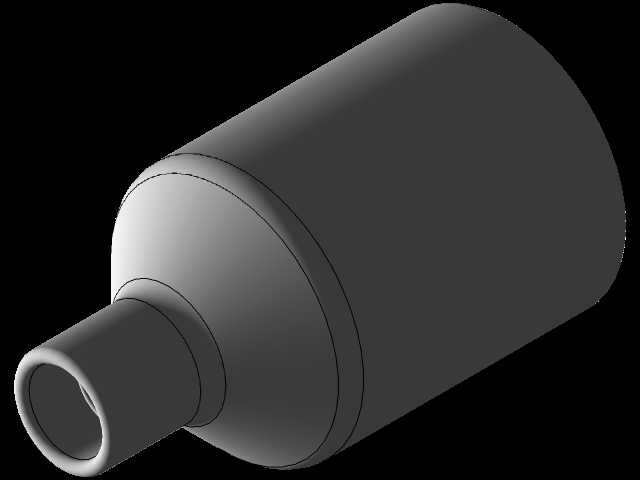

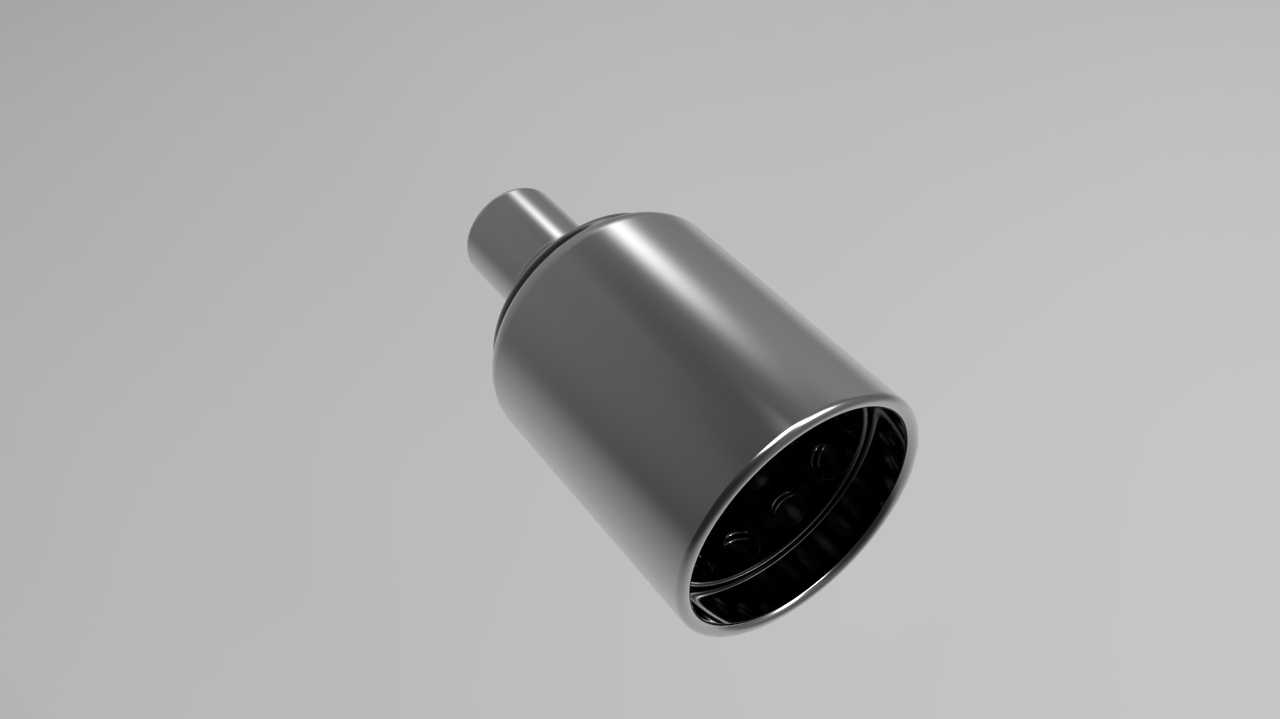

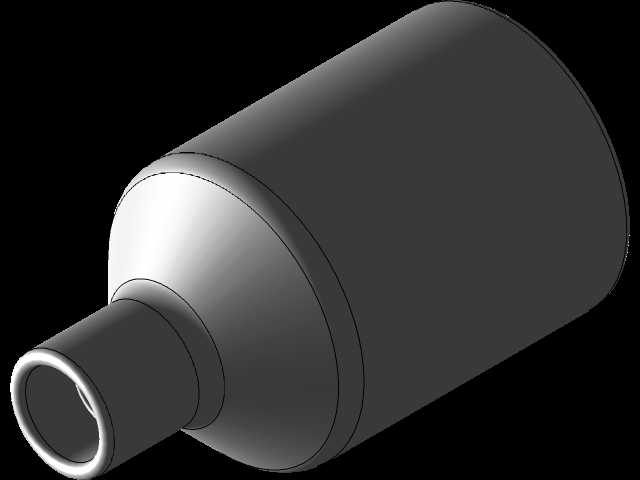

　　这款排气构件主要应用于乘用车辆排气系统末端，承担尾气导流、排气降噪、尾段装饰防护的多重作用，是整车排气系统中直接关联驾乘NVH表现与车尾外观质感的核心部件。从结构设计来看，整体采用回转类筒体构型，一端为小直径等径直管段，用于和上游排气中段管路对接，安装时可通过卡箍或者法兰结构实现密封连接，对接段的外径公差控制在h7级，能够适配市面多数同排量车型的中段管路接口尺寸，安装边界预留了15mm的轴向调整余量，可适配不同车尾造型的安装深度需求。筒体主体为大直径等径空腔结构，内部预留了消音芯体的安装空间，筒体壁厚选取1.2mm的冷轧不锈钢板材，通过卷制焊接成型，焊缝采用连续激光焊工艺，能够耐受排气过程中600℃以内的持续高温，

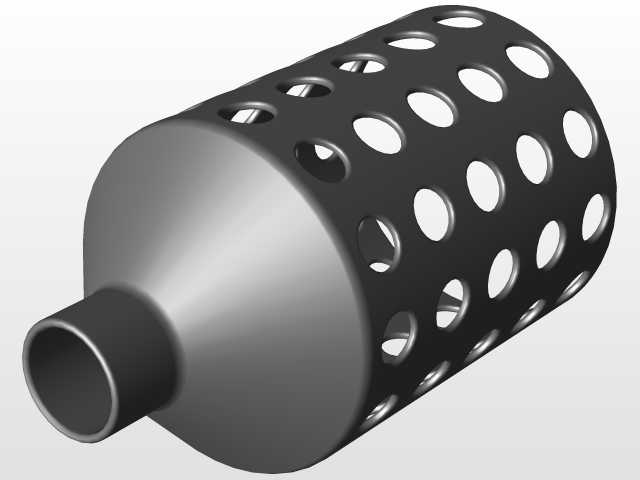

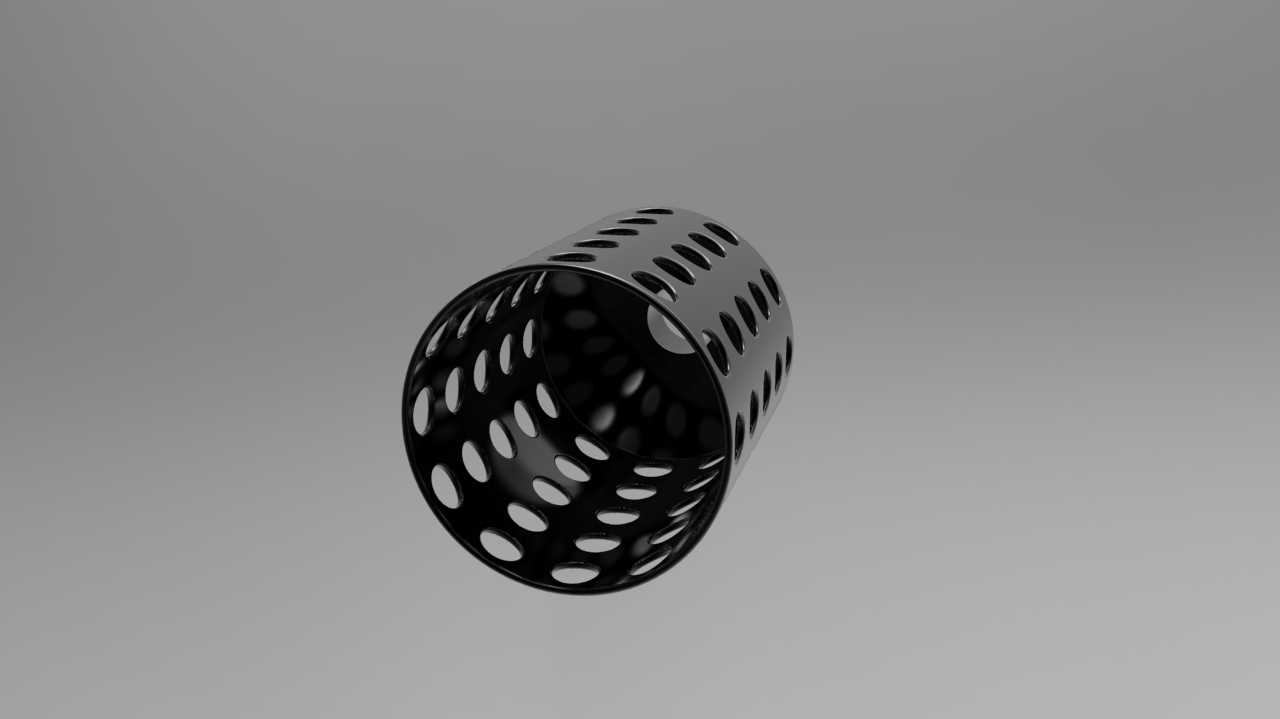

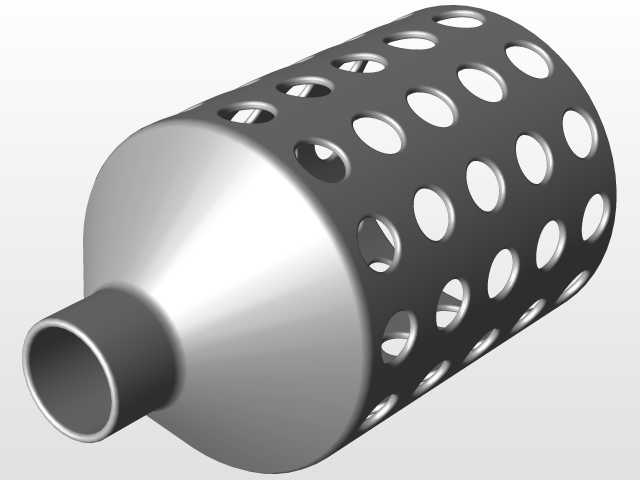

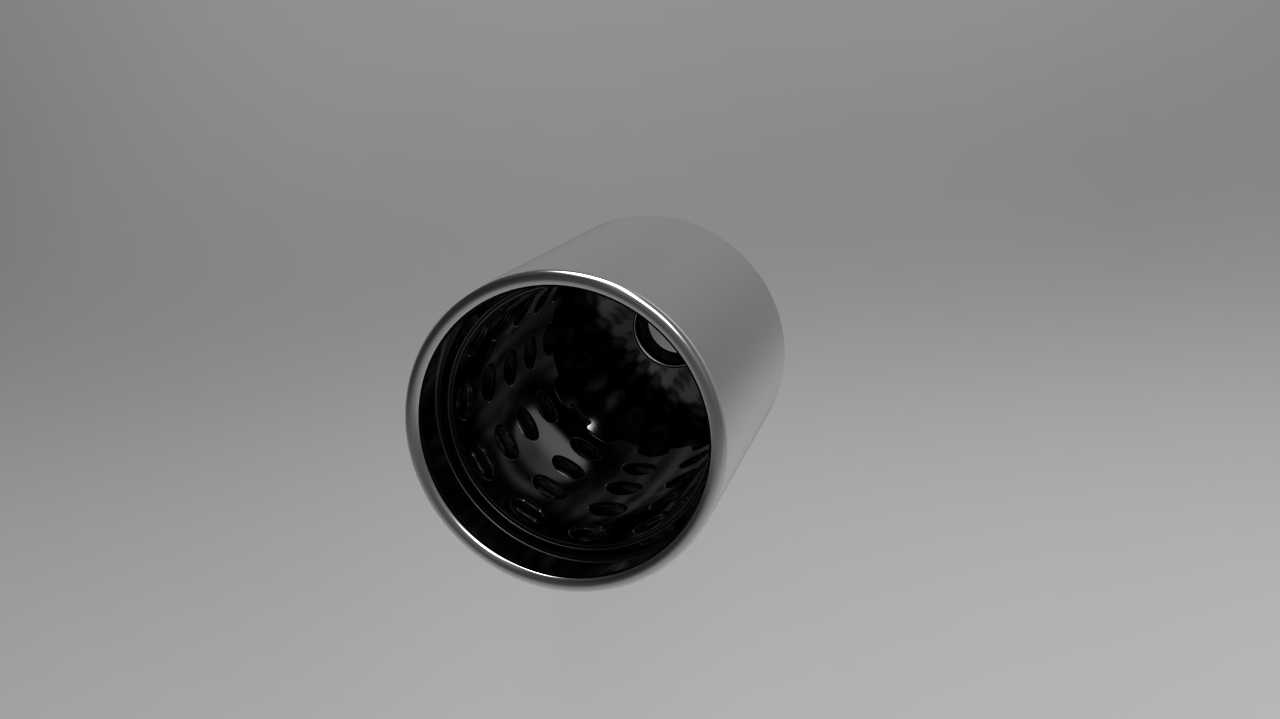

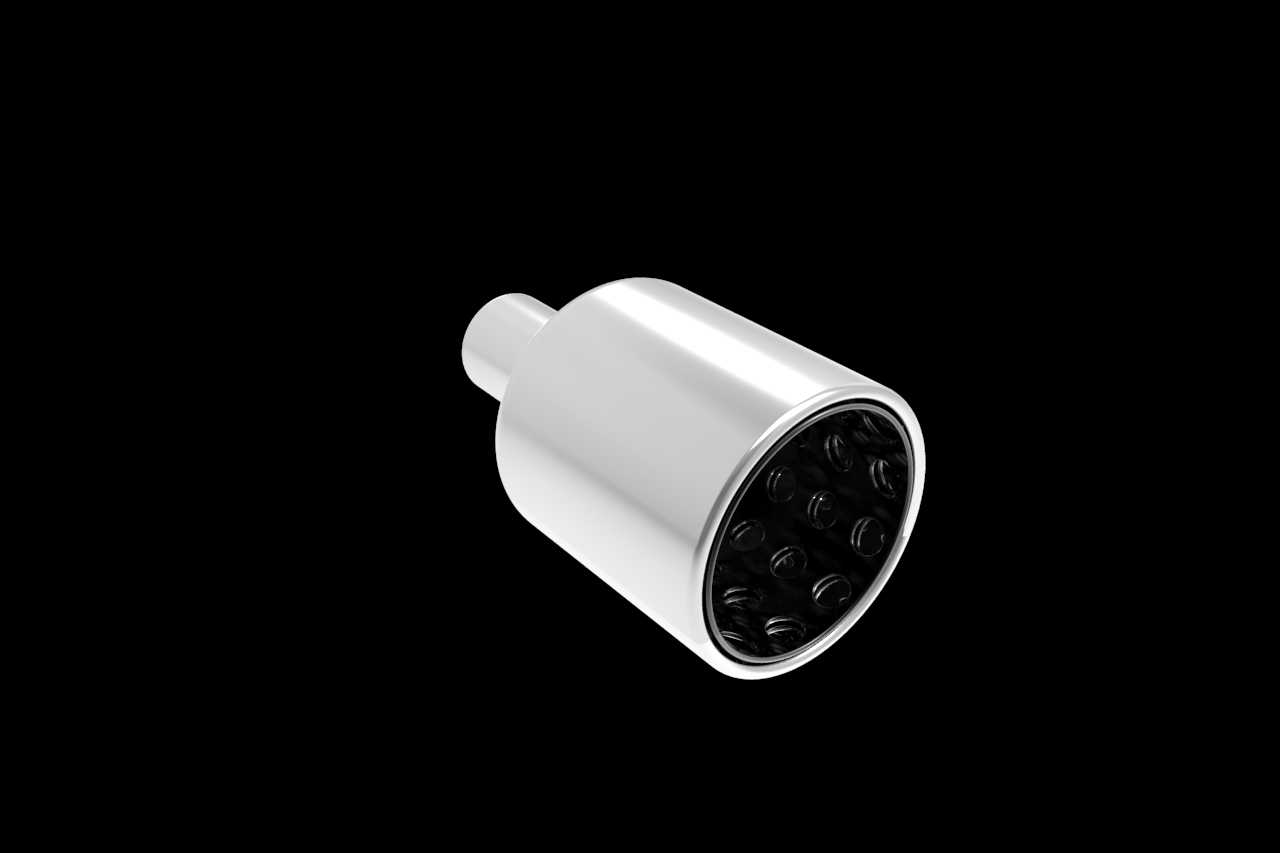

　　同时抵御日常行驶中的路面积水、盐雾腐蚀，延长部件使用寿命。敞口端做了内卷边处理，既能够提升端口的结构强度，避免安装使用过程中出现端口变形，也能优化尾气流出的流场特性，减少排气湍流产生的额外风噪。在实际装车场景中，该构件的安装点位通过吊耳与车身底盘的排气挂点连接，整体重心沿筒体轴线分布，能够降低车辆行驶过程中排气系统的振动传递，减少底盘异响概率。设计过程中优先考虑了流道的顺滑过渡，从进气端的小径管到大直径筒体的衔接处采用15度锥面过渡，避免尾气流动过程中出现截面突变带来的排气背压升高问题，保证发动机排气顺畅，不会因为排气阻力过大影响动力输出表现。敞口端的内孔做了多层消音孔板的预留安装位，可根据不同车型的降噪需求匹配不同孔径、

　　不同排布的孔板结构，实现针对性的排气频率消音，兼顾低转速区间的排气静谧性与高转速区间的排气通畅度。筒体的外表面做了拉丝抛光处理，既能够提升金属表面的抗锈蚀能力，也能满足车尾外露部分的外观质感需求，不需要额外加装装饰尾喉即可达到统一的金属视觉效果。安装对接端的直管段长度设置为80mm，足够适配双层卡箍的夹紧宽度，保证连接位置的密封可靠性，避免出现尾气泄漏问题。整体结构没有多余的异形凸起，在底盘布置时能够避让后保险杠、后防撞梁以及底盘线束的布置空间，最小离地间隙满足整车通过性要求，不会在日常行驶中出现托底磕碰损坏的问题。
