圆柱螺旋压缩弹簧结构设计

　　圆柱螺旋压缩弹簧是机械领域应用极广的弹性元件，日常在各类需要缓冲、复位、储能的工况中都能见到它的身影。从冲压设备的模架缓冲结构，到阀门的启闭复位组件，再到振动设备的隔振支撑，甚至小型家电的按键回弹结构，这类弹簧都承担着核心的力传递与能量转换作用。设计这类弹簧时，首先要匹配安装空间的边界约束，弹簧的外径要适配安装孔的内径公差，避免装配后出现卡滞，内径则要保证套在导向轴上时留有合理的活动间隙，防止工作过程中出现偏磨。弹簧的自由长度需要结合工作行程来确定，预压量的设置要保证弹簧在初始安装状态下就有足够的预紧力，避免设备运行时出现弹簧松动异响，而最大压缩量则要严格控制在材料的许用变形范围内，防止长期工作后出现永久塑性变形，丧失弹性性能。

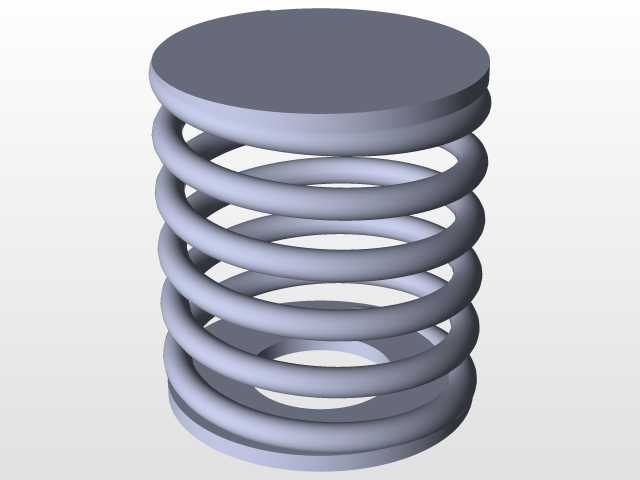

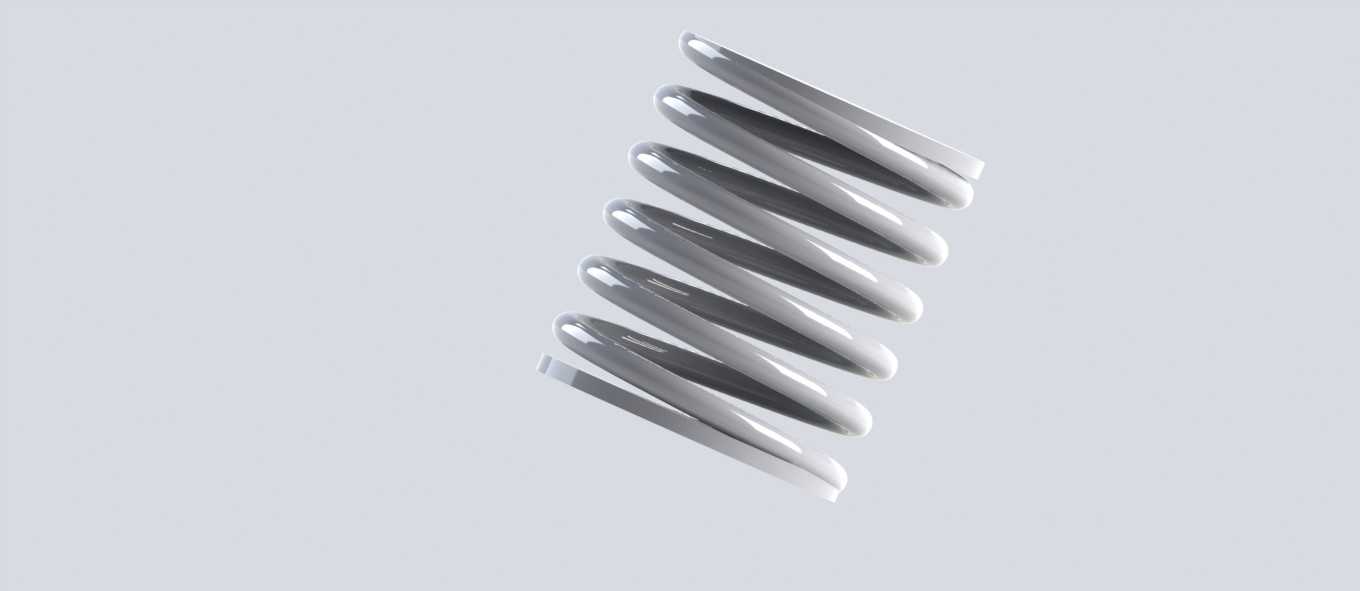

　　弹簧的节距设计直接影响刚度曲线，等节距的圆柱弹簧刚度为线性值，适合对力值变化要求线性的常规工况，两端的并紧磨平结构是为了保证弹簧承压时端面贴合平整，让载荷能沿弹簧轴线均匀传递，避免出现侧向分力导致弹簧歪斜失效。选材方面，常规工况下常用碳素弹簧钢丝，这类材料成本适中，弹性极限和疲劳强度能满足多数通用设备的需求，若在腐蚀环境或者高低温环境下使用，则需要匹配对应的不锈钢或者合金弹簧钢丝。建模过程中，螺旋扫描的路径要严格控制升角参数，升角过大会导致弹簧工作时应力分布不均，过小则会浪费轴向安装空间，两端的磨平段长度要符合通用机械设计规范，通常取3/4圈到1圈的并紧长度，磨平后的端面粗糙度要满足支撑要求，保证装配后弹簧的垂直度公差在允许范围内。

　　实际选型应用时，还要结合工作频率核算弹簧的疲劳寿命，高频往复工况下需要对弹簧表面做喷丸强化处理，提升表面残余压应力，延缓疲劳裂纹的萌生，同时要校核弹簧的并紧高度，保证最大工作载荷下弹簧不会被压并，避免圈与圈之间出现接触碰撞，产生额外的冲击载荷影响整套设备的运行稳定性。
