数显外径千分尺高精度测量工具三维设计

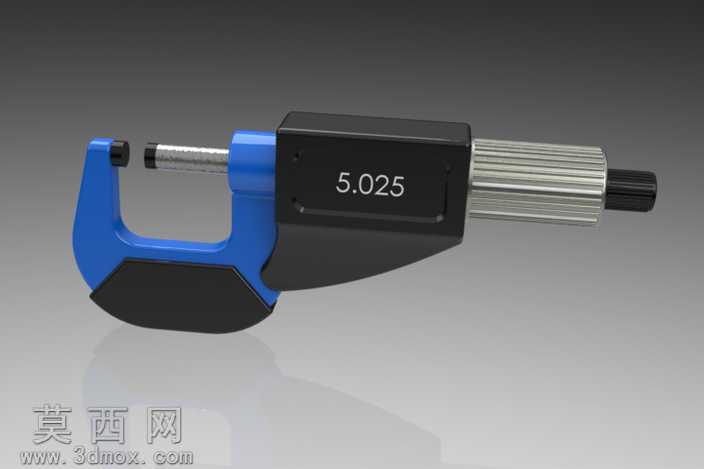

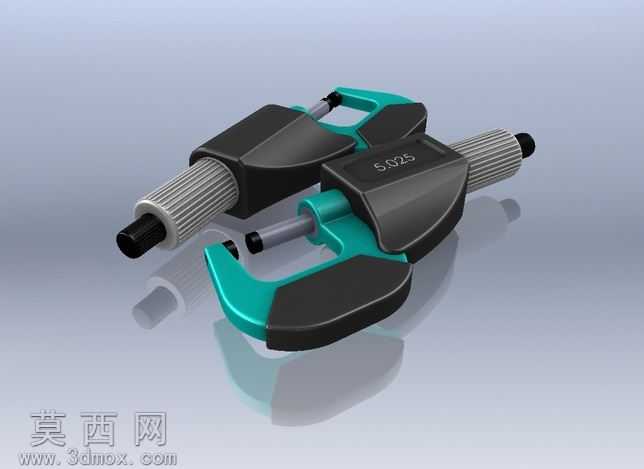

本作品为数显外径千分尺的三维数字化设计模型，整体建模过程严格遵循实物测绘的尺寸比例，在主流三维建模软件中完成全参数化结构搭建，首先通过草图绘制勾勒出千分尺尺架、测微螺杆、数显模块、测力装置、锁紧装置等核心部件的二维轮廓，再通过拉伸、旋转、切除等基础特征命令完成各零件的实体构建，针对尺架的弧形受力结构做了圆角过渡优化，既还原实物的人机握持弧度，也保证模型结构的力学合理性。材质渲染阶段，对不同部件做了差异化材质区分：尺架主体采用哑光蓝色喷塑金属材质，添加细微的颗粒质感还原工业量具的表面处理工艺；数显模块外壳采用磨砂黑色工程塑料材质，表面做轻微的反光处理模拟真实塑料的哑光质感；测微螺杆与固定测砧采用抛光镀铬金属材质，调高金属反射率与高光强度，体现精密测量部件的高光洁度要求；棘轮测力装置采用滚花金属材质，通过凹凸纹理贴图还原表面防滑纹路的细节，数显屏幕区域采用深色玻璃材质，添加微弱的屏幕自发光效果，让屏幕上显示的测量数值更具真实感。结构设计上完整还原了数显千分尺的功能逻辑：测微螺杆与螺纹传动副的配合间隙做了仿真还原，尺架上的隔热护板做了独立结构拆分，数显模块的按键区域做了凸起细节处理，锁紧装置的拨杆结构可实现活动仿真，整体装配关系完全匹配实物的装配顺序，各活动部件的运动行程均按照真实千分尺的0-25mm测量量程做了限位设置，既可以用于产品结构展示，也可作为量具类产品的教学演示素材，帮助使用者直观理解数显千分尺的内部构造与工作原理。建模过程中对细节做了精细化处理，比如尺架上的品牌标识区域做了凹陷雕刻效果，测砧的硬质合金测量面做了材质区分，棘轮部分的齿形结构完全按照标准模数绘制，所有零件的倒角、退刀槽等工艺细节均未省略，保证模型的工程实用性，渲染阶段采用影棚柔光环境，搭配浅灰色渐变背景，突出千分尺本身的结构轮廓与材质质感，多角度渲染图可清晰展示产品的外观细节与结构特征。
