紧凑型螺旋荧光节能照明灯具结构设计

　　日常民用与商用照明场景中，紧凑型螺旋荧光灯是替代传统白炽灯的主流照明器件，这类产品的三维结构设计需要兼顾光学排布、安装适配、散热空间与装配工艺的多重要求，不能仅做外观曲面的堆砌。从实际应用场景来看，这类灯具广泛适配家庭室内顶灯、壁灯、台灯，以及商用空间的筒灯、格栅灯盘，需要匹配通用螺口灯座的安装尺寸，保证用户替换原有灯具时无需额外改造灯位，这就要求灯头部分的结构严格遵循通用灯头的尺寸规范，金属接触端的位置、绝缘基座的外径与插入深度都要控制在标准公差范围内，避免出现安装后接触不良、卡滞或者松动脱落的问题。螺旋形的灯管排布是这类产品的核心设计点，相比直管型荧光灯，螺旋结构可以在有限的空间内拉长荧光管的有效发光长度，

　　在更小的体积下实现更高的光通量输出，设计时需要计算螺旋的螺距、圈数与弯曲半径，既要保证灯管弯折处的曲率不会造成荧光粉层脱落、管内汞蒸气流通受阻，也要控制整体灯管的外轮廓尺寸，避免装配后超出常规灯罩的容纳边界，同时要预留灯管与塑料基座之间的装配间隙，兼顾生产过程中灯管插装、粘胶固定的操作空间。灯座的塑料壳体部分采用渐变锥面结构，从灯头端的小直径逐步过渡到连接灯管端的大直径，这种结构一方面可以顺着螺旋灯管的收拢趋势做平滑过渡，减少外观上的突兀感，另一方面锥面内部的空腔可以容纳镇流器、引线等电子元器件，壳体上的分型线位置设计要匹配注塑模具的开模方向，尽量减少侧抽芯结构，降低量产时的模具复杂度与生产不良率。实际建模过程中，

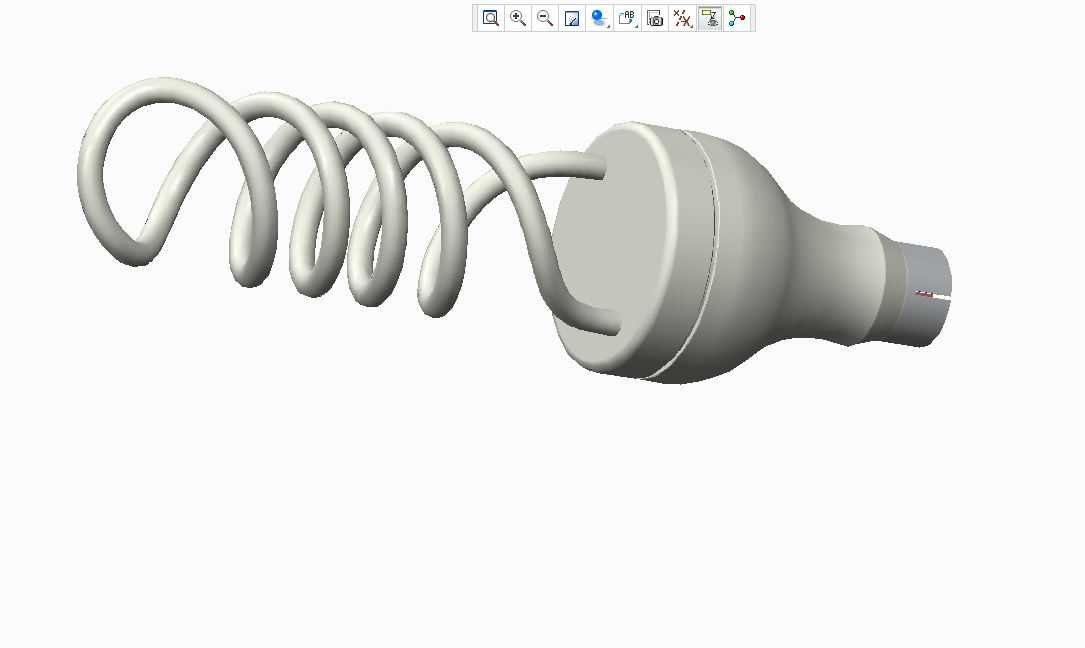

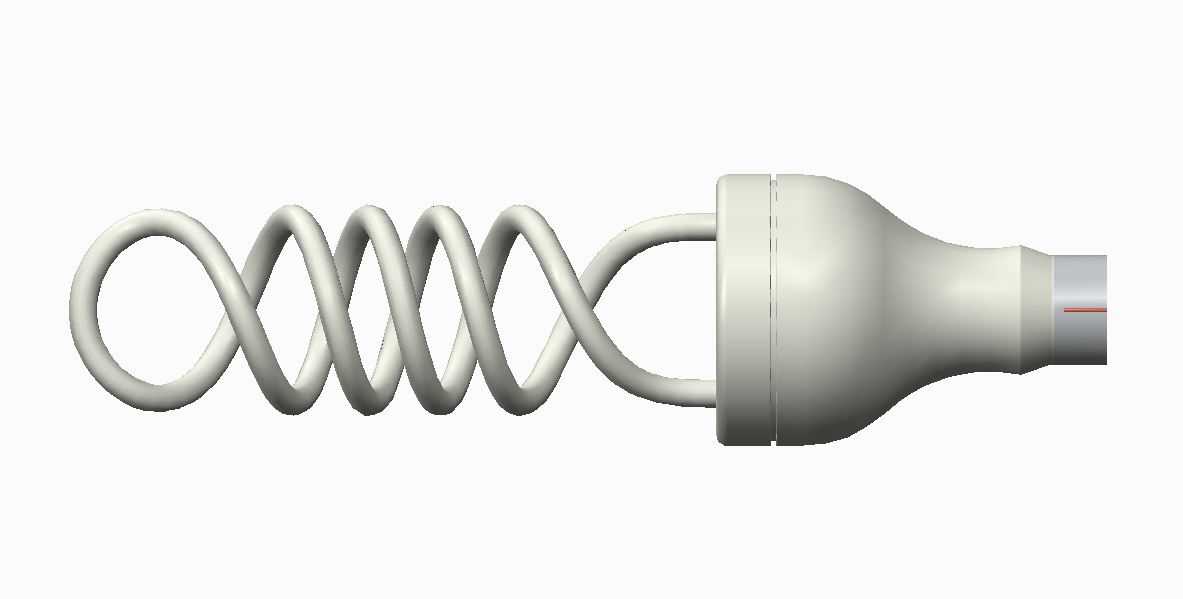

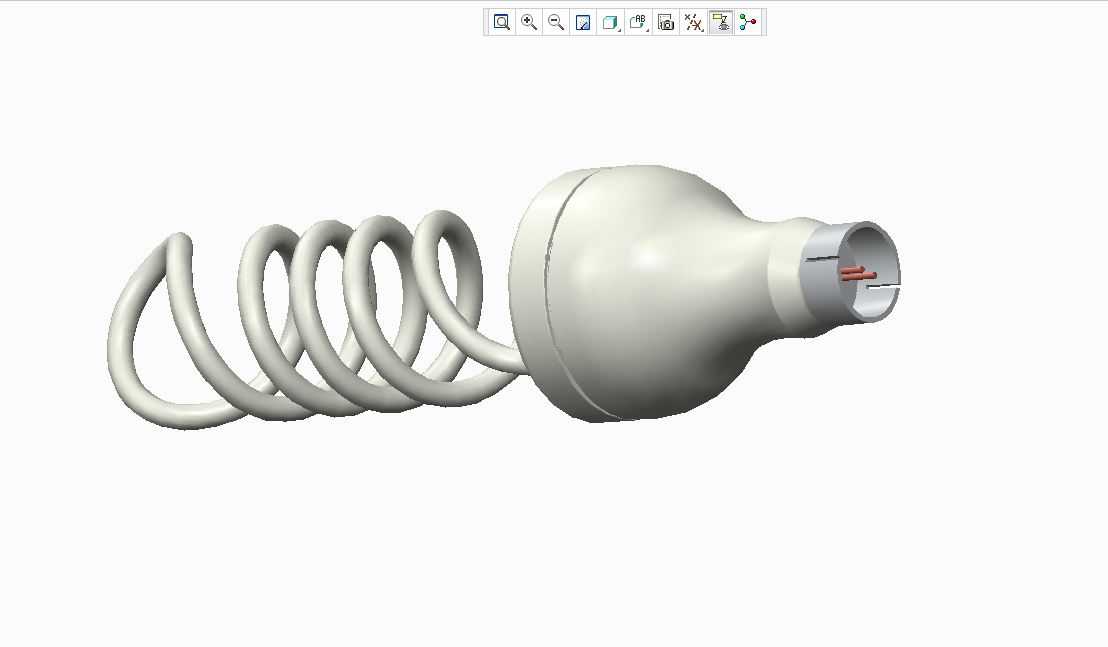

　　螺旋灯管部分需要先构建螺旋引导线，再沿路径扫描出灯管的薄壁管体，注意灯管末端的收头角度要对准基座上的固定孔位，保证灯管电极引线可以顺畅穿入基座内部连接电路；灯头部分的金属触点要做绝缘隔离结构设计，避免两极之间的爬电距离不足带来安全隐患，基座表面的防滑筋结构要兼顾用户拧装时的摩擦力与注塑成型的脱模便利性，不能出现尖角或者壁厚突变的区域，防止注塑生产时出现缩痕、填充不足的缺陷。这类照明产品的结构设计还要考虑长期使用的散热需求，螺旋灯管之间预留的间隙可以形成自然对流的空气通道，带走灯管工作时产生的热量，避免热量积聚在基座位置加速电子元器件的老化，基座材料选用耐热阻燃的工程塑料，壁厚控制在均匀的2mm左右，既保证结构强度，也不会因为壁厚过大增加材料成本与成型周期。
