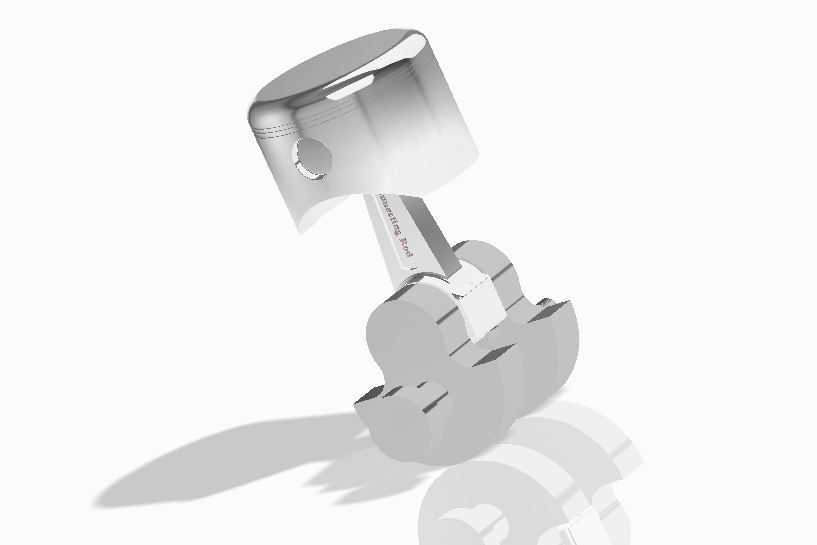

内燃机活塞曲柄连杆传动组件结构

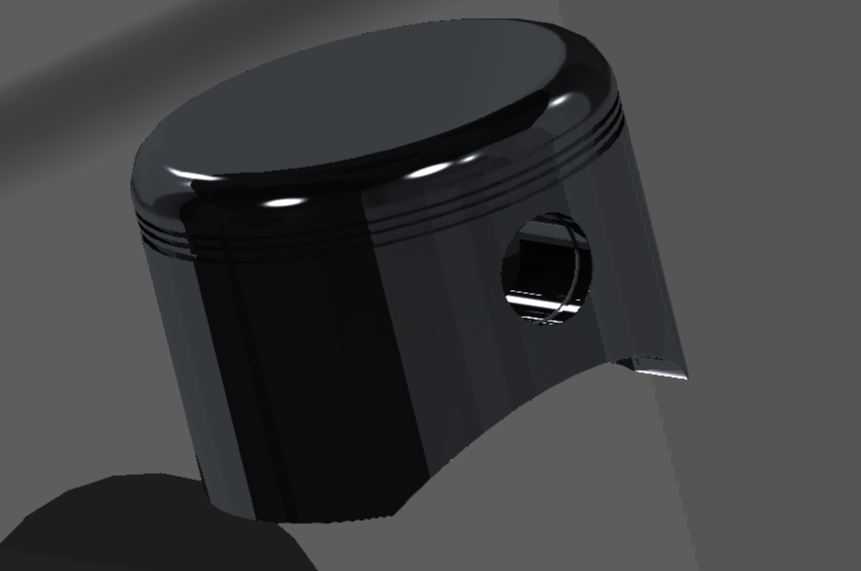

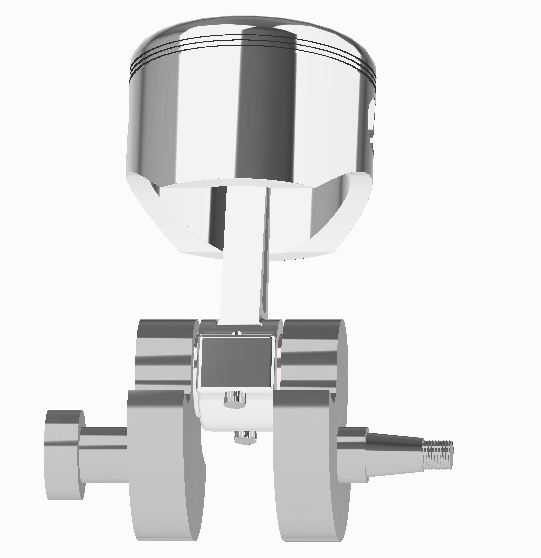

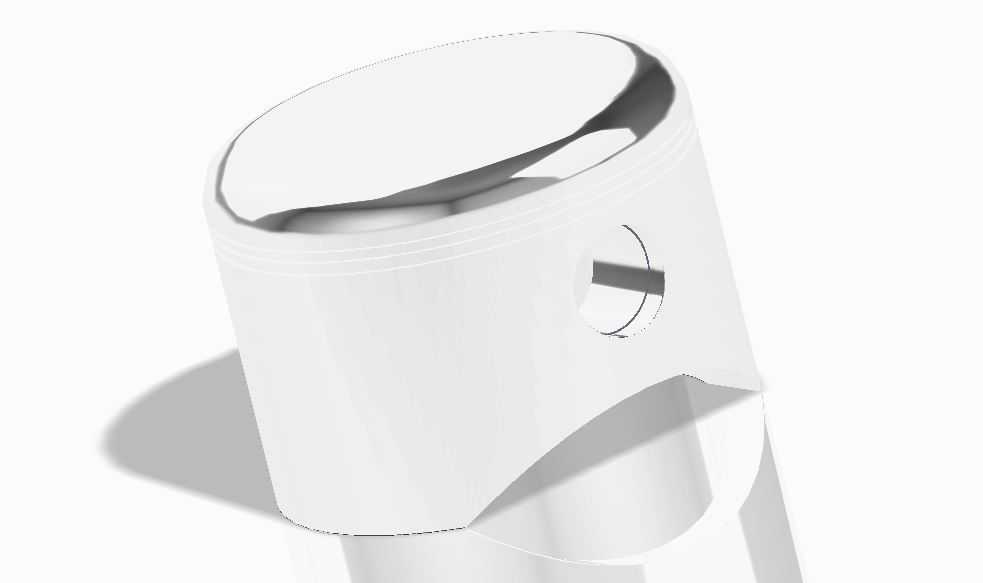

　　这套传动组件是往复式内燃机核心动力转换单元，直接承担燃烧做功环节的能量传递任务，广泛适配小排量通用汽油机、摩托车动力单元、小型农用机械动力端的结构设计参考场景，是动力设备中将活塞直线往复运动转化为曲轴旋转扭矩输出的核心执行结构。从实际装机工况来看，活塞头部直接接触燃烧室高温高压燃气，裙部承担往复运动的导向作用，活塞销作为铰接件连接活塞与连杆小头，将燃气爆发压力传递至连杆杆身，连杆大头与曲轴曲柄销配合，带动曲轴整体绕主轴颈做定轴旋转，最终把直线往复的做功行程转化为可向外输出的旋转动力，整套组件的运动匹配精度直接决定动力单元的机械效率、运转平顺性与整机使用寿命。设计层面优先考虑运动副的配合间隙合理性，活塞销与活塞销座、

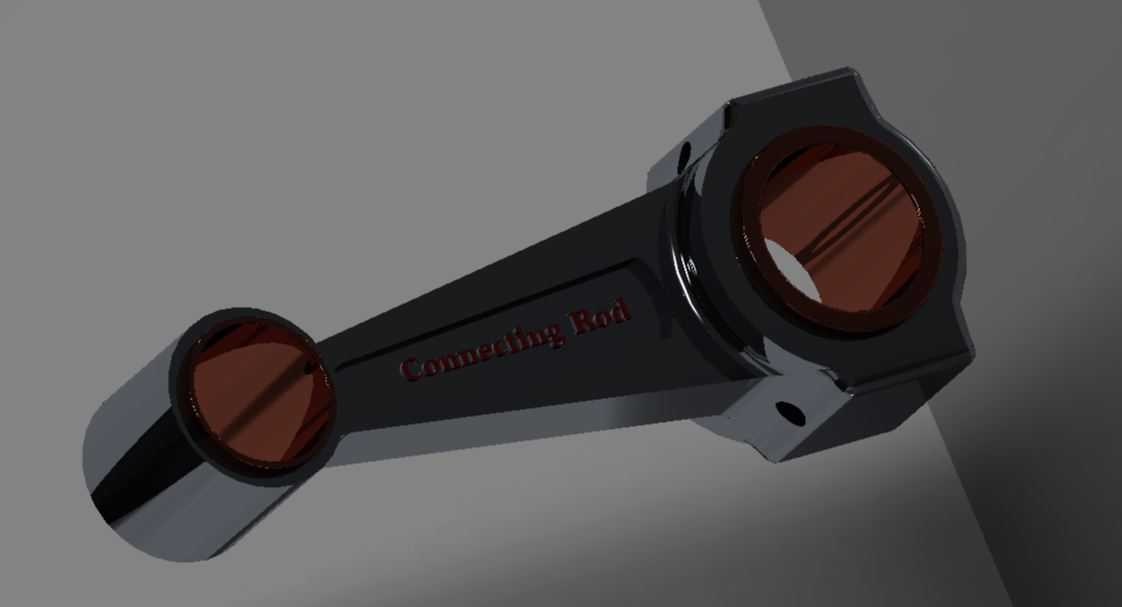

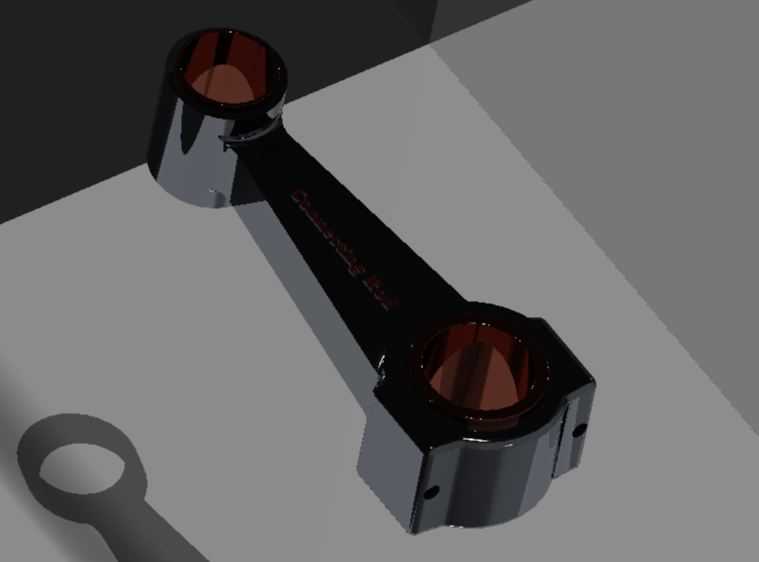

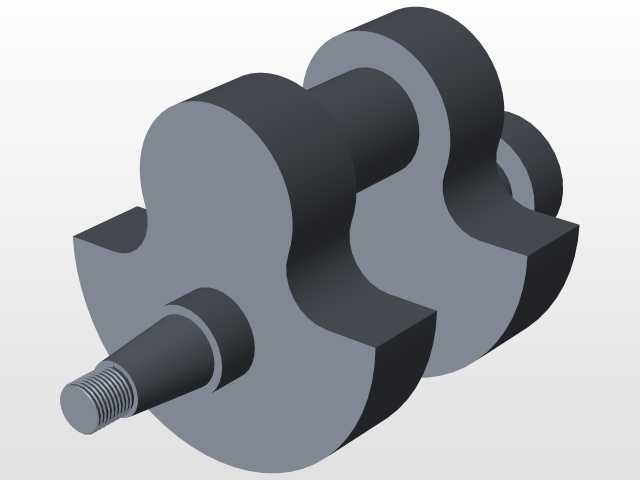

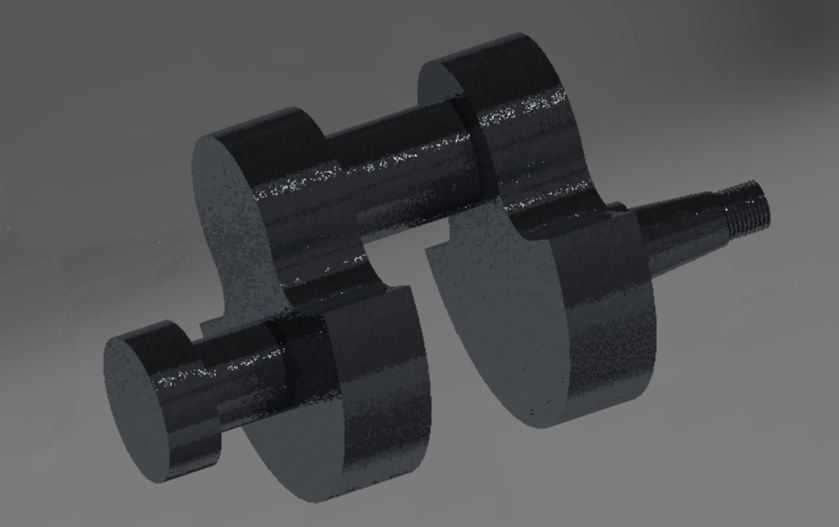

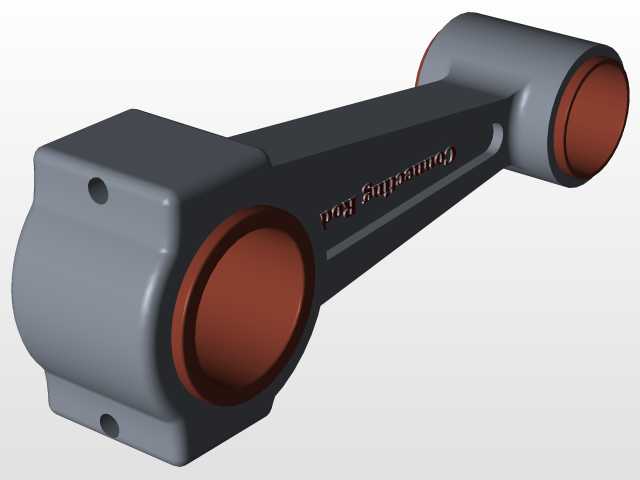

　　连杆小头衬套的配合采用基孔制过渡配合，兼顾常温装配便利性与高温工作状态下的连接可靠性，避免工作过程中出现销子窜动刮伤缸壁的故障；连杆杆身采用工字形截面结构，在保证抗弯、抗扭强度的前提下尽可能降低往复运动惯量，减少高转速工况下的惯性力冲击；曲轴的曲柄臂与平衡块为一体化结构设计，平衡块的质心偏移量经过配重计算，可抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运转振动水平。安装边界层面，活塞外径需与对应缸径的气缸套保持合理配合间隙，间隙值根据缸径大小、热膨胀系数设定在0.02-0.05mm区间，既避免热态下活塞胀缸拉缸，也防止冷态下间隙过大导致缸压不足、敲缸异响；曲轴主轴颈的同轴度公差需控制在0.01mm以内，

　　保证旋转过程中轴瓦受力均匀，避免偏磨烧瓦；连杆大头的剖分面采用平切口结构，配合定位套保证装配后轴承孔的圆度，螺栓拧紧力矩按照屈服强度分级设定，避免工作过程中连杆螺栓断裂引发捣缸故障。实际建模过程中，所有运动副的配合面均做了倒角与卸荷槽处理，减少应力集中风险，活塞环槽的宽度、深度尺寸严格对应配套气环、油环的安装尺寸，保证密封与刮油功能正常实现，整套结构的运动轨迹经过干涉检查，全行程范围内无部件碰撞、卡滞问题，可直接用于动力设备的结构教学、原理演示以及同类型产品的改型设计参考。
