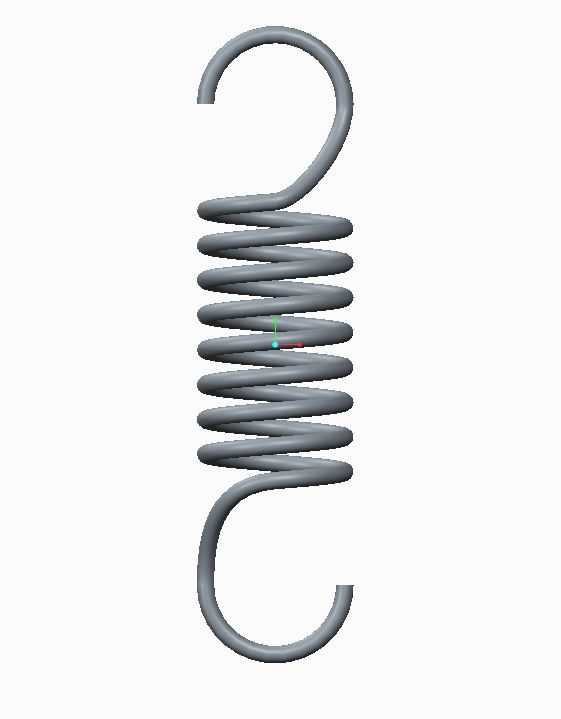

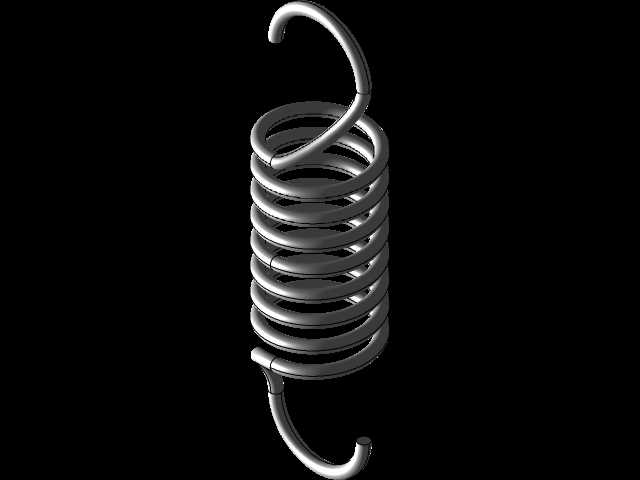

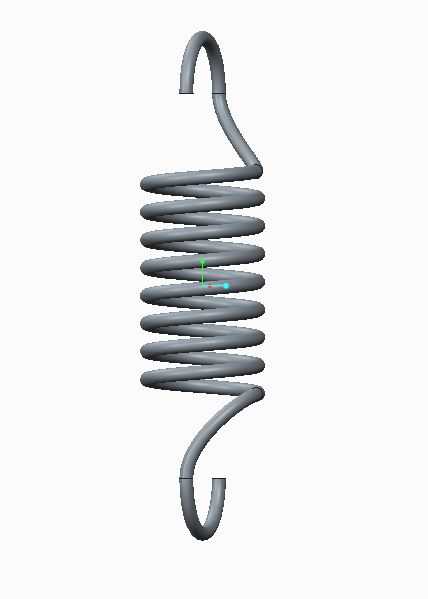

带挂钩扭转弹簧机械结构设计

　　这类带端部挂钩的扭转弹簧，日常在各类工业设备、民用机具甚至乘用车辆的结构里都有广泛应用，和普通压簧、拉簧的受力逻辑不同，它主要依靠簧圈绕轴线扭转产生的回弹力来提供复位力矩，两端的挂钩结构是为了适配不同安装位的固定需求，避免工作过程中出现弹簧移位、滑脱的问题。从结构设计逻辑来看，簧圈部分采用等节距螺旋排布，这种排布方式能保证扭矩输出的线性度，在额定扭转角度范围内，力矩随转角的变化曲线平滑，不会出现力值突变导致的机构卡滞。两端的挂钩做了圆弧过渡处理，没有尖锐的应力集中棱角，能避免反复扭转过程中在挂钩根部出现疲劳裂纹，延长构件的实际使用寿命。在实际选型应用时，首先要确认安装边界的空间尺寸，簧圈的外径要和安装腔的内径预留0.

　　5-1mm的活动间隙，避免弹簧扭转时外圈和安装腔内壁发生摩擦剐蹭，长期磨损导致簧丝直径减小、弹力衰减；两端挂钩的开口角度、伸出长度要和设备上的固定卡槽、挂接销轴完全匹配，挂接后不能有松旷量，否则工作时会产生冲击异响，甚至导致挂钩从固定位脱出引发机构故障。这类弹簧常被用在汽车的舱盖铰链复位结构、小型机具的扳机复位结构、自动化设备的翻盖复位结构里，不同场景下对簧丝直径、簧圈圈数、有效扭转角度的要求差异很大：比如用在汽车舱盖铰链上的钩簧，需要提供足够的力矩撑起舱盖重量，同时要保证开合过程的力感均匀，不会出现舱盖自动下落或者开启时弹起过猛的问题；用在小型手持机具扳机位置的钩簧，力矩设计要偏轻柔，保证操作时的按压力度符合人机工程要求，

　　长时间操作不会产生明显的手部疲劳。建模过程中要重点关注簧丝的螺旋升角和挂钩过渡段的曲率连续性，过渡段如果曲率变化突兀，在做有限元受力分析时会出现局部应力远超材料许用应力的情况，实际生产出来的零件在循环载荷下很容易在过渡位置断裂。另外还要考虑弹簧的预扭角度，安装完成后要预留初始预紧力矩，避免机构在空载位置时弹簧出现松晃，保证机构复位时能精准回到初始位置，不会出现间隙导致的定位偏差。
