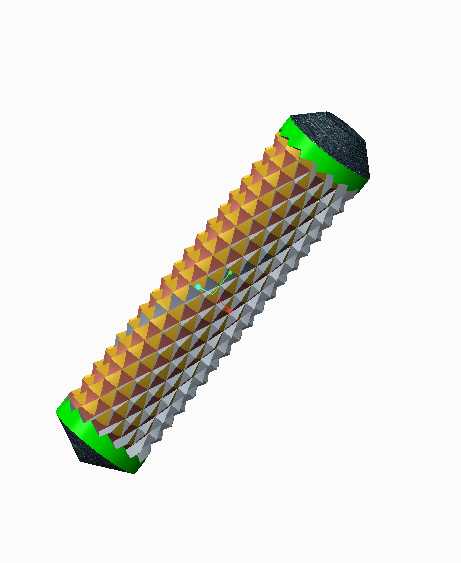

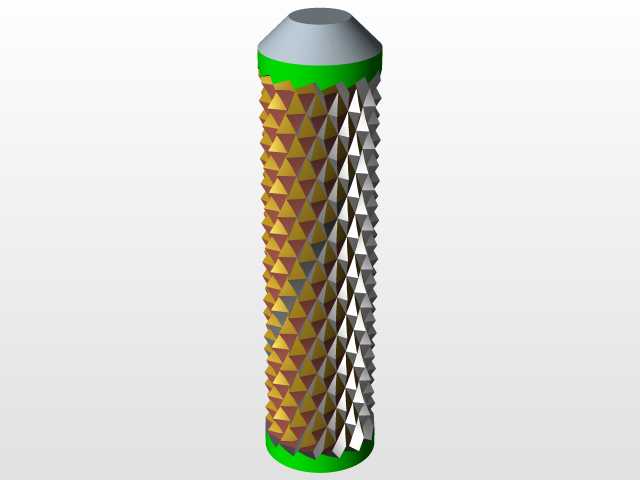

采用comand纹理的金刚石滚花结构设计

　　在手动工具、调节旋钮、操作手柄这类需要人手频繁施力拧动的机械部件上，滚花结构是解决接触面打滑、提升操作摩擦力的核心设计，这款采用comand图案的金刚石滚花，正是针对高负载操作场景下的防滑需求开发的表面结构。不同于普通直纹、网纹滚花的浅齿形设计，金刚石滚花的凸起单元呈棱锥状排布，每个齿形的顶角、齿高都经过受力校核，当操作人员佩戴劳保手套或者手部沾有少量切削液、润滑油时，齿形能嵌入手套纹理或者突破油膜形成有效咬合，不会出现普通滚花常见的施力打滑问题，在机床调节手柄、工装夹具锁紧旋钮、五金工具握把这类对操作可靠性要求高的场景中，这类滚花结构的防滑表现远优于常规网纹滚花。

　　从设计逻辑来看，这款滚花采用comand图案排布，核心是平衡防滑性能与加工可行性，滚花的齿距参数匹配常用的滚花刀加工范围，不需要定制特殊刀具就能在普通车床上完成滚压加工，齿形的排布角度经过优化，相邻齿形的受力方向相互交错，既避免了直纹滚花轴向受力易打滑的缺陷，也解决了普通网纹滚花齿形易磨损、长期使用后防滑性能衰减快的问题。滚花段的两端做了平滑过渡的倒角结构，滚压加工时不会出现边缘崩齿、毛刺堆积的问题，装配时也不会刮伤操作人员的手部或者配合零件的表面。

　　从安装适配性来看，这款滚花结构为圆柱面外滚花设计，可直接适配不同直径的圆柱类零件外表面，建模时滚花特征的参数化设置支持根据零件实际直径调整齿距、齿高参数，不需要重新绘制齿形单元就能快速适配不同规格的手柄、旋钮类零件。滚花的齿深控制在合理范围内，不会因为滚压加工导致零件基体的壁厚减薄超出设计阈值，对于薄壁类的调节旋钮零件，也能在保证结构强度的前提下加工出合格的滚花结构。在实际使用中，这类金刚石滚花的触感反馈清晰，操作人员拧动时能通过触感判断施力大小，在设备调试、工装锁紧这类需要精准控制锁紧力的操作场景中，能有效避免因为打滑导致的锁紧不到位或者施力过大损坏零件的问题。不同于表面喷涂防滑涂层、粘贴防滑套的方案，这种直接在金属基体上滚压成型的金刚石滚花，不存在涂层脱落、防滑套老化移位的问题，长期使用的可靠性更高，在工业设备、手动工具这类需要长期反复操作的部件上，全生命周期内基本不需要对防滑结构做维护更换。建模过程中滚花的齿形单元做了几何简化，既保留了真实滚花的外观特征与受力特性，也避免了全细节齿形导致的模型文件过大、工程图生成卡顿的问题，方便设计人员直接调用到不同的零件设计中，快速完成手柄、旋钮类零件的表面结构设计。
