趣味拟人卡通形象摆件三维造型设计

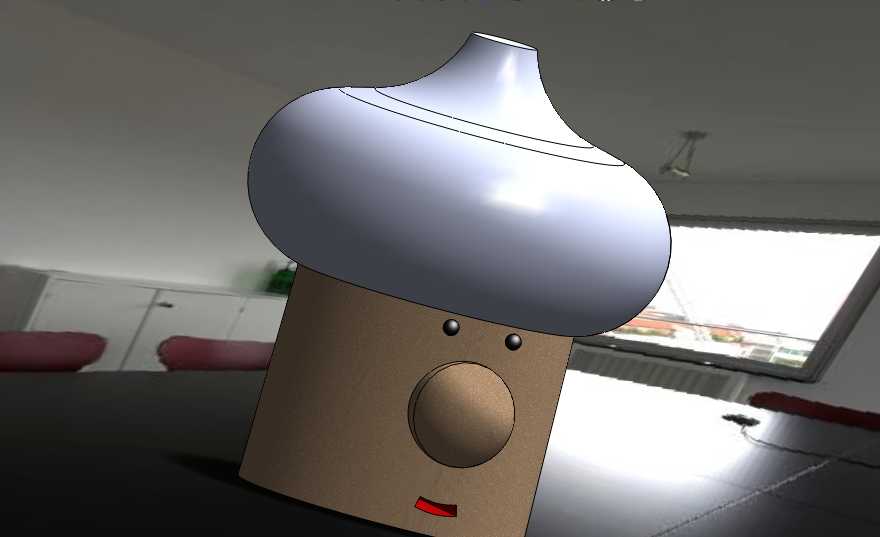

　　这款拟人化卡通造型的设计，最初的构思来源于日常工位装饰的实际需求，在工业设计实训、文创产品打样的场景中，这类轻量化的造型练习常被用来验证曲面建模的流畅度把控能力，同时成品也可作为桌面文创摆件、3D打印入门练习的参照样件。从结构设计的角度拆解，整个造型分为上下两个核心装配区段，下部为类方柱的主体基座，采用带微小拔模斜度的直壁结构，底部预留0.2mm的平面安装基准面，可直接平稳放置在平整工作台面，无需额外支撑结构，基座正面集成了凸起的球形鼻部、嵌入式的圆形眼部结构，底部预留微小的弧形唇部造型，所有凸起特征与基座主体的过渡处均采用R2-R5的圆角顺滑衔接，避免3D打印过程中出现应力集中导致的层间开裂问题。上部为类洋葱头的穹顶造型，

　　与下部基座采用止口配合的连接方式，配合面预留0.15mm的装配间隙，既可以做成整体粘接的固定结构，也可以根据实际使用需求改成可拆分的磁吸连接结构，方便在内部空腔放置小型发光组件、香薰棉片等拓展功能模块。穹顶部分的曲面构建采用多截面放样的建模逻辑，从底部与基座配合的圆形截面开始，逐步向上收窄同时控制曲面的曲率变化，顶部做小圆角收边，整个曲面的G2连续度经过反复调整，确保渲染和实体打印时不会出现曲面褶皱、光影断层的问题。在实际应用层面，这类造型除了作为文创摆件使用，还可以作为机械建模教学中曲面建模模块的练习案例，帮助初学者掌握多截面曲面、圆角过渡、特征装配的基础操作，也可以经过尺寸缩放后适配不同的加工场景，

　　比如缩小到50mm总高可做成钥匙扣挂件，放大到300mm总高可作为展会展示的美陈道具。设计过程中特意控制了所有特征的壁厚，整体统一采用2mm的均匀壁厚，不管是采用FDM3D打印、光固化打印还是注塑小批量生产，都能保证成型过程中不会出现壁厚不均导致的缩痕、填充不足问题，所有外漏的棱边都做了最小R0.5的圆角处理，避免日常拿取时出现锐边划伤的情况。从安装边界来看，整个造型最大外轮廓直径为上部穹顶的最大截面处，基座的方形截面尺寸小于穹顶直径，放置时的占用投影面为圆形，不需要额外的固定结构，依靠自身重力即可保持稳定，若需要在振动工况下放置，可在底部基座预留3M胶粘贴的平面区域，或者加装小型硅胶防滑垫，进一步提升放置稳定性。
