带滚花握持段阶梯式机械定位销

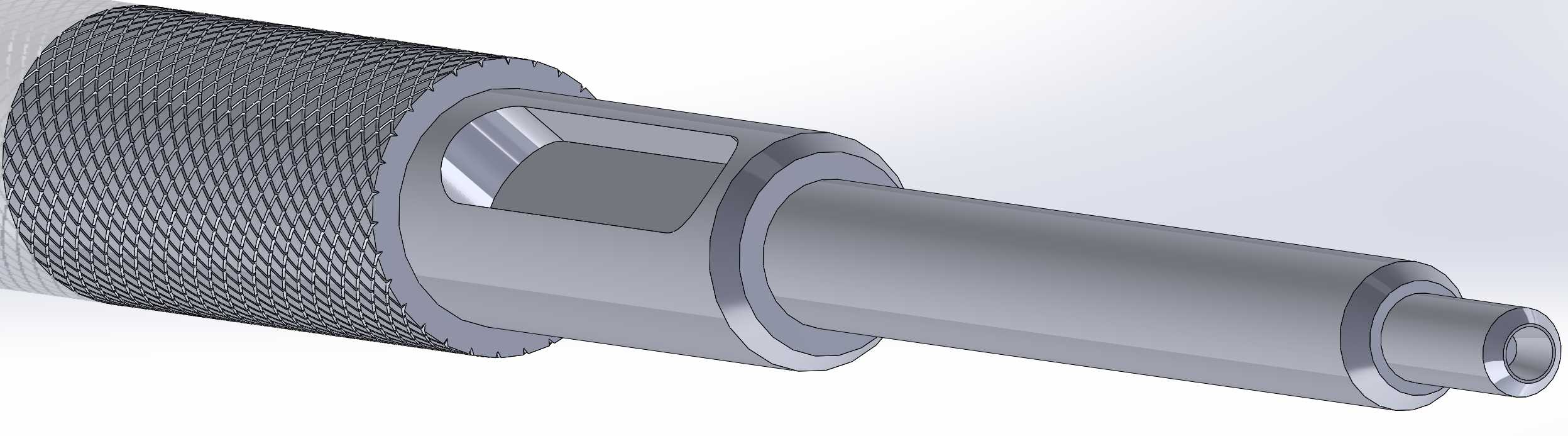

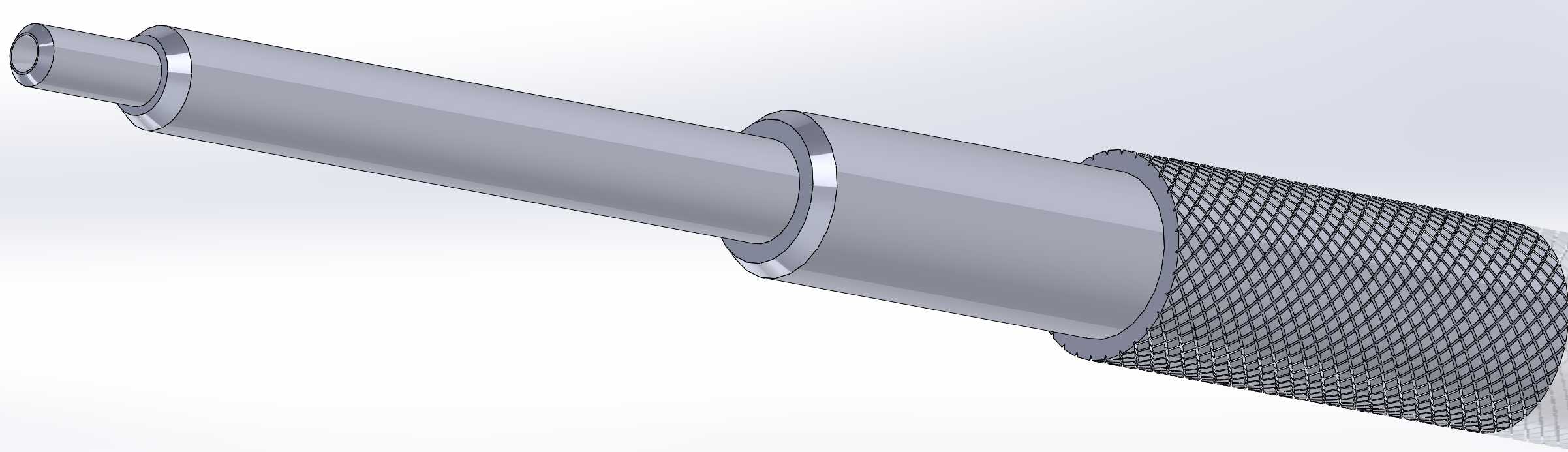

　　这款定位销在工装夹具、精密装配工位的应用十分广泛，常见于多工位自动化装配线的工件定位环节，也可作为检具的基准定位元件使用，承担工件装配过程中的位置约束、重复定位精度保持的核心作用，避免工件在加工、检测、装配过程中出现位置偏移，保证工序间的位置度公差符合设计要求。从结构设计来看，销体采用多阶梯轴式布局，不同直径的轴段分别承担不同功能：最细的前端轴段为导向插入段，设计有微小的导入倒角，可快速对准工件的定位孔，降低装配对位的难度，减少插入过程中对孔壁的刮蹭损伤；中间的等直径轴段为核心定位段，加工精度要求最高，与工件定位孔采用小间隙配合或者过渡配合，保证定位的重复精度；靠近握持段的轴肩位置为轴向限位面，装配到位后该面与工件表面贴合，

　　控制定位销的插入深度，避免过插导致的工件变形或者定位失效。尾部的滚花握持段是这款定位销的设计亮点，采用网纹滚花工艺加工，表面的凹凸纹理可以大幅增加手部握持的摩擦力，在手动插拔定位销的场景下，无需额外工具即可完成操作，同时滚花段的直径大于定位段直径，也可作为拔取的受力部位，方便快速拆卸。在设计思路上，这款定位销没有采用一体式光轴结构，而是通过阶梯分段实现功能拆分，避免了光轴定位销插拔费力、轴向位置不可控的问题，滚花段的设置同时兼顾了手动操作的便利性和结构的整体性，没有额外加装手柄等附件，减少了零件数量，降低了整体结构的复杂度。从安装边界来看，定位段的直径公差需要匹配对应定位孔的公差等级，通常在精密装配场景下选用h6或者g6的轴公差，

　　轴肩的端面跳动需要控制在0.01mm以内，保证轴向定位的平面度要求；滚花段的外径大于工件定位孔的直径，不会出现销体整体穿过定位孔掉落的情况，尾部的中心孔设计既可以作为加工时的顶尖定位基准，也可在需要的时候接入气路，实现带气密检测的定位功能，适配有防错要求的自动化工位。实际使用中，这类定位销常搭配衬套使用，减少销体与工件本体的直接磨损，当定位段出现磨损超差时，可直接更换定位销，无需对工装主体进行修复，大幅降低了工装的维护成本。
