径流离心式叶轮精密结构设计

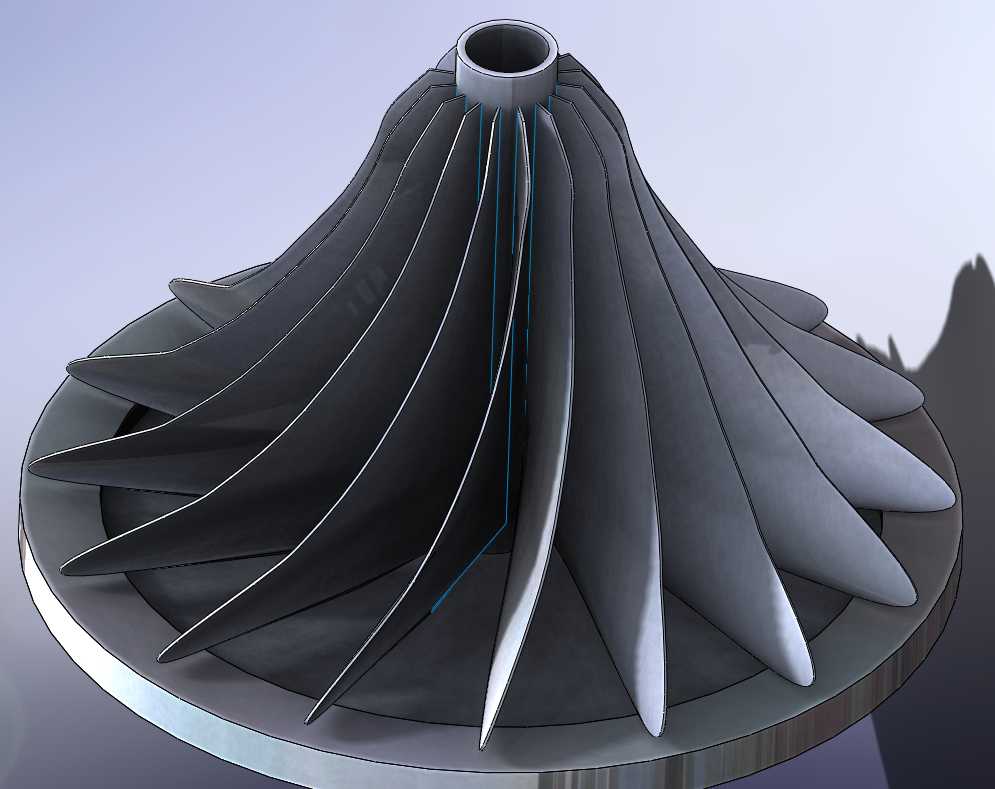

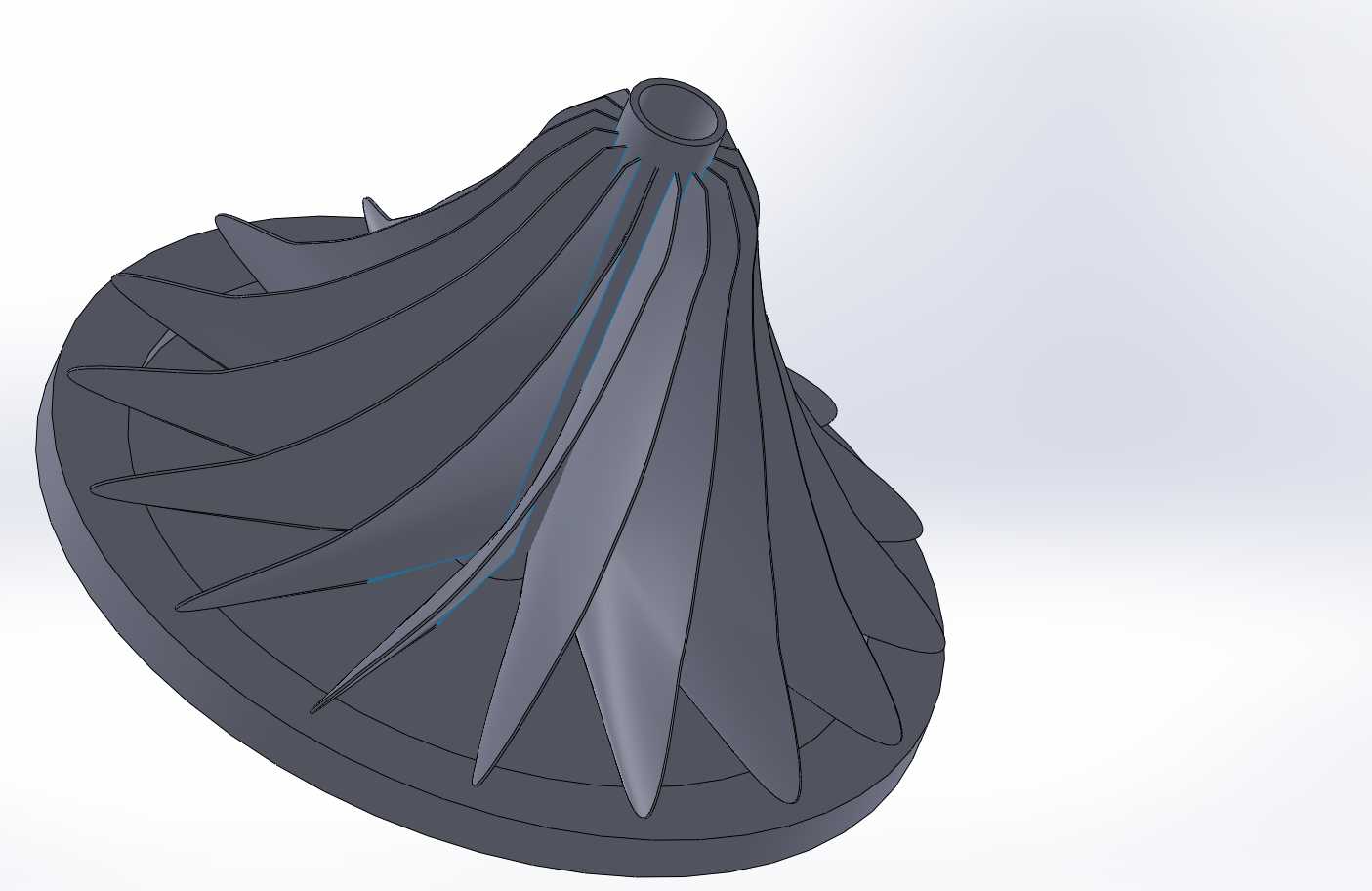

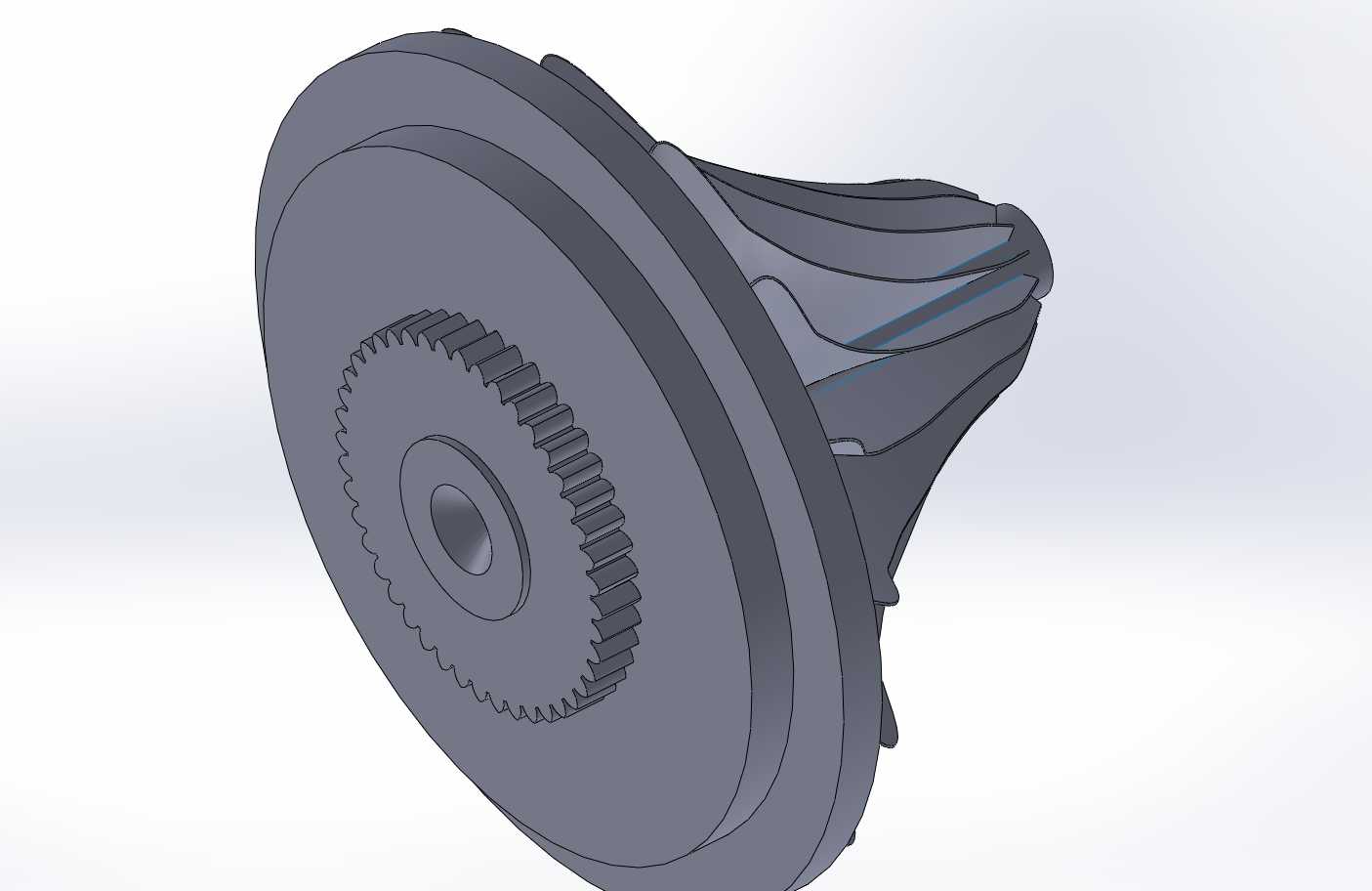

　　这类径流离心式叶轮是流体输送与能量转换设备的核心做功部件，广泛应用在工业通风、流体增压、小型涡轮动力、废气涡轮增压以及化工流体输送场景中，实际运行时依靠高速旋转带动叶片间的介质获得离心动能，在叶轮外缘通过蜗壳结构将动能转化为压力能，完成介质的输送或者能量输出。从结构设计逻辑来看，这类叶轮采用后弯式长叶片搭配分流短叶片的布局，能够有效避免叶轮入口处的气流堵塞，降低叶道内的涡流损失，相比等厚度直叶片设计，曲面扭向的叶片型线更贴合介质在叶轮内部的流动轨迹，从入口到出口的叶片安装角平滑过渡，能够减少介质流动过程中的冲击损失，提升整机的运行效率。叶轮中心的轮毂孔是核心安装基准，设计时需要和配套主轴的轴径做公差配合，

　　通常选用过渡配合保证传动扭矩的可靠传递，轮毂的轴向长度需要满足轴上定位的要求，避免高速旋转时出现轴向窜动，同时轮毂与叶片连接的位置做了圆弧过渡处理，能够降低应力集中，满足高转速工况下的结构强度要求。叶轮的外缘直径需要和配套蜗壳的内壁流道尺寸匹配，安装时需要保证叶轮和蜗壳之间的单侧间隙控制在合理范围，间隙过大会导致介质回流降低效率，间隙过小则容易出现运转碰擦故障。叶片的厚度从根部到外缘做了渐变处理，根部厚度更大以承受旋转带来的离心拉应力，外缘厚度适当减薄降低转动惯量，同时叶片的出口边做了修型处理，能够减少出口处的尾迹涡流，降低运行时的气动噪声。这类叶轮的建模过程需要先确定子午面流道的轮廓线，再根据不同半径位置的气流角确定叶片的型值点，

　　通过曲面放样生成完整的叶片实体，之后阵列所有叶片并和轮毂、轮盘做布尔合并，建模时需要特别注意叶片与轮盘、轮毂连接位置的圆角处理，避免后续有限元分析时出现应力奇异的问题，同时要做动平衡校验的结构预留，在轮盘的对应位置预留去重区域，方便实际生产时完成动平衡校正，保障高转速下的运行稳定性。
