糕点自动包装输送生产线三维设计

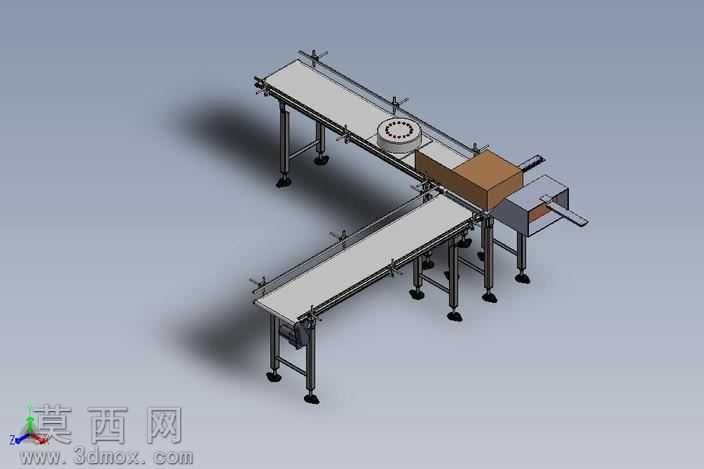

本套三维模型为糕点自动化包装输送生产线，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各运动部件的活动行程与配合公差均经过模拟验证，可直接用于生产方案的可行性推演与结构优化。模型整体由两段呈直角布局的皮带输送机、回转式糕点定位机构、包装盒推送工位、封装执行单元组成，支撑腿全部采用可调节脚杯结构，能够适配不同车间地面的平整度需求，保障输送线运行时的整体稳定性。建模过程中对皮带输送辊的张紧结构、侧边导向护栏的调节槽、回转定位盘的分度卡槽、推送气缸的安装支座都做了精细化的特征还原，所有钣金件均按照实际折弯工艺参数绘制，型材框架的连接角码、紧固件位置完全符合工业铝型材的装配规范。渲染阶段针对不同部件赋予了对应材质：输送皮带采用哑光白色食品级PU材质，支撑框架采用304不锈钢拉丝质感，脚轮与调节脚杯采用黑色尼龙加橡胶材质，包装盒采用瓦楞纸漫反射材质，糕点定位盘采用白色食品级塑料材质，通过光影调整清晰呈现出各部件的结构层次与装配关系。设计思路围绕糕点包装工序的流转逻辑展开，前段输送机完成待包装糕点的有序输送，经回转定位盘将糕点规整至预设工位后，推送机构将糕点精准送入包装盒内，后段输送机完成装盒后的物料输送至封装工位，整体布局紧凑合理，能够有效减少产线占地面积，同时各工位采用模块化设计，可根据不同规格的糕点尺寸快速更换定位工装与导向部件，适配多品类糕点的包装生产需求，模型完整还原了产线的机械结构逻辑，可为食品包装设备的设计研发、现有产线的升级改造提供直观的三维参考。
