包装机械用旋转成型设备结构设计

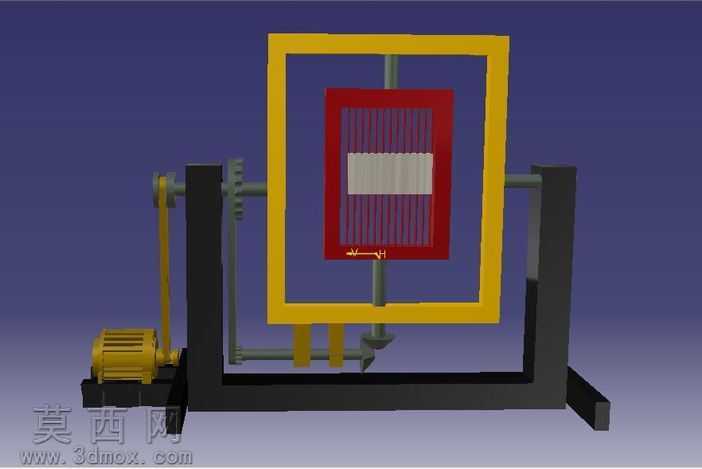

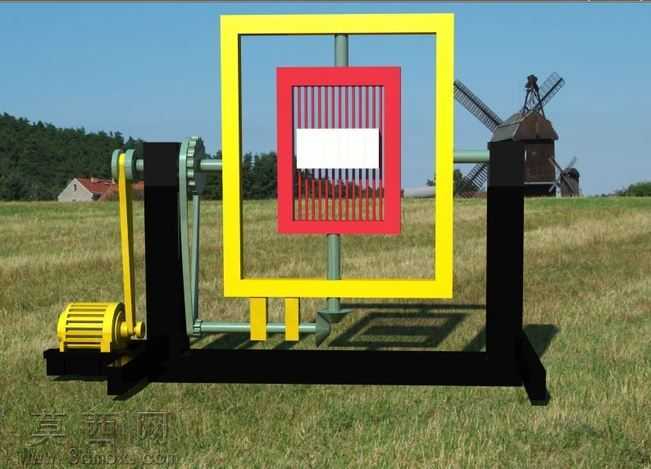

本套旋转成型机三维模型采用专业三维建模软件完成全参数化设计，整体结构遵循包装机械成型工序的实际作业逻辑搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各运动机构可实现预期的旋转成型动作。模型整体采用卧式机架布局，底部为一体式焊接支撑底座，采用厚重型钢结构设计，建模时赋予底座哑光黑色金属材质，还原实际设备的铸铁机架质感，保障设备运行过程中的结构稳定性。底座左侧集成动力驱动单元，配套的减速电机模型还原了真实电机的散热筋、接线盒、输出轴等细节结构，赋予黄色工业漆材质，与黑色机架形成清晰的视觉区分。动力通过传动连杆机构传递至中部的旋转承载框架，黄色方形外框为旋转主体承载结构，建模时严格还原框架的型材截面尺寸与焊接连接细节，框架内部设置红色成型模框组件，模框内部的栅格状成型工作面做了精细化建模，每一条栅格的尺寸、间距都参照实际成型工艺参数设定，赋予红色耐磨工程塑料材质，匹配实际生产中成型模具的材质特性。旋转框架的上下两端设置支撑转轴，与两侧的立式支撑座形成转动配合，支撑座内部的轴承、传动齿轮等零部件均做了独立建模，齿轮的齿形参数、啮合间隙都经过运动仿真校验，保障动力传递的平稳性。模型渲染阶段采用深蓝色渐变背景，搭配均匀的工业场景布光，清晰呈现各部件的结构层次与材质差异，金属部件的反光特性、塑料部件的哑光质感都做了对应的材质参数调整，整体渲染效果直观还原设备的真实外观与结构组成。设计过程中重点考量了旋转动作的同轴度、成型工位的定位精度，各运动部件的行程范围都经过模拟验证，可直接用于成型工艺验证、设备结构优化、教学演示等场景，完整还原了旋转成型设备从动力输入到成型作业的全流程结构逻辑。
