罗什卡螺旋输送设备三维结构设计

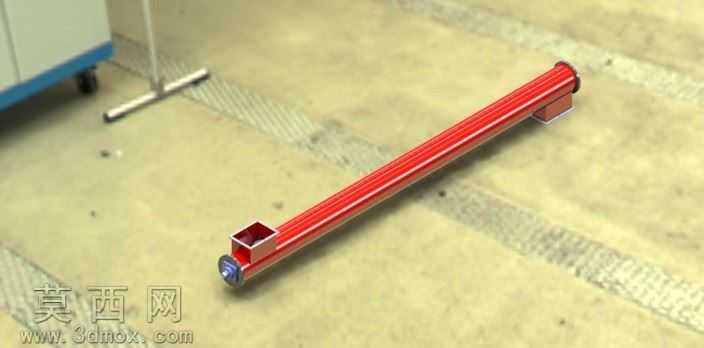

本作品为管式螺旋输送设备的三维数字化设计成果，建模阶段采用参数化特征建模方式完成全结构搭建，首先依据螺旋输送设备的通用设计规范，确定管式槽体的长径比、螺旋叶片的螺距与轴径参数，先构建中心传动轴的基础回转特征，再通过螺旋线扫描命令生成连续的螺旋叶片结构，叶片与中心轴之间采用布尔合并运算保证结构整体性，避免装配干涉问题。槽体部分采用薄壁拉伸特征构建长直圆管结构，两端分别设计端盖密封结构与轴承安装位，进料端设置方形进料斗，通过拉伸切除与薄壁特征完成料斗的敞口结构设计，料斗与槽体的连接位置做圆角过渡处理，避免物料输送过程中出现积料死角。出料端对应设置底部出料口，位置与螺旋叶片的推送终点精准对齐，保证物料推送顺畅。底部支撑结构采用对称式支脚设计，通过拉伸与筋特征构建支撑结构，保证设备放置的稳定性，支脚与槽体之间采用焊接式连接结构，建模时通过共面约束与合并特征还原焊接结构的整体性。渲染阶段针对不同部件赋予差异化材质，槽体外壁采用亮红色金属烤漆材质，调整材质的粗糙度与反光度参数还原漆面的哑光质感，螺旋叶片与中心轴采用抛光不锈钢材质，调高金属度与反射参数体现金属构件的光洁特性，进料斗与支脚采用铸铁材质，添加细微的颗粒纹理还原铸件的表面质感，端盖部分采用深灰色工程塑料材质，区分不同功能部件的材质差异。场景布光采用三点布光方式，主光源从斜上方投射模拟车间自然光，辅光源补充暗部细节避免结构阴影过死，背景采用水泥地面纹理还原工业场景氛围，渲染输出时开启全局光照与环境光遮蔽，强化各部件之间的结构层次感与装配关系。设计过程中重点考量螺旋输送设备的物料推送逻辑，螺旋叶片与槽体内壁的间隙控制在合理范围，既避免叶片刮蹭槽体内壁，又保证小颗粒物料的输送效率，两端轴承位的尺寸匹配标准轴承参数，端盖的密封结构设计可避免物料粉尘溢出，支撑脚的高度经过参数化调整，保证设备整体处于水平工作状态，进料斗的倾斜角度符合物料自流特性，避免物料在进料位置出现架桥堵塞问题。
