四轴焊接机械臂结构设计方案

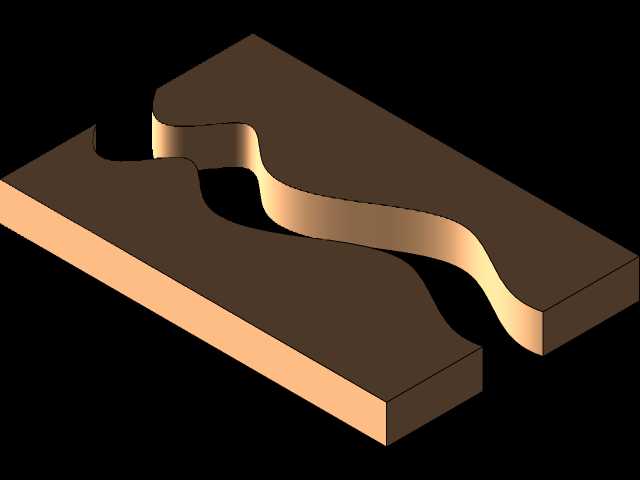

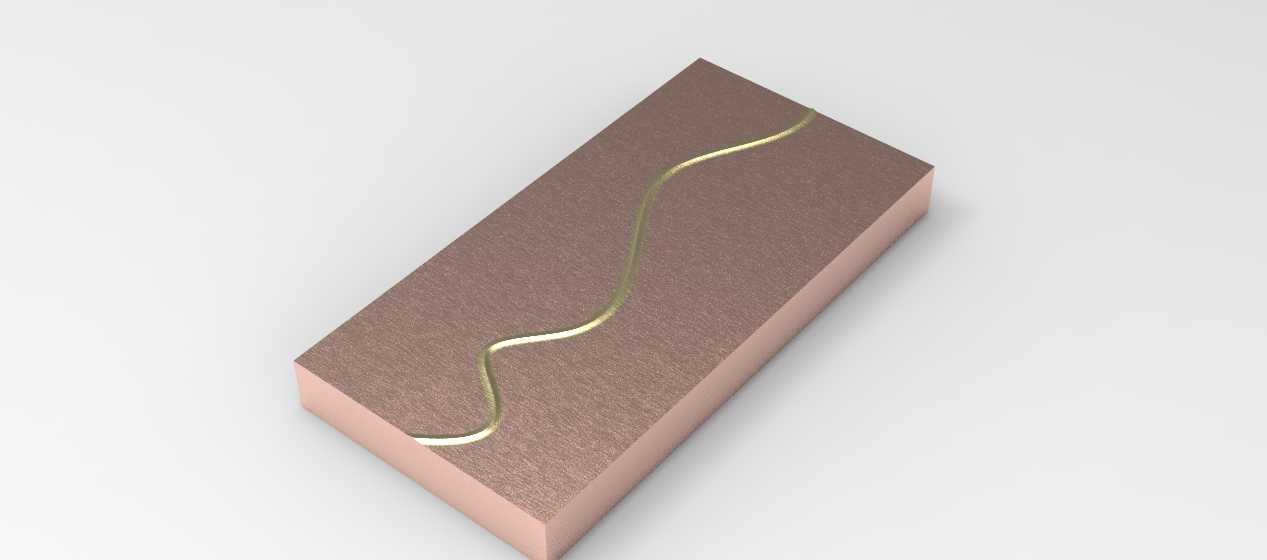

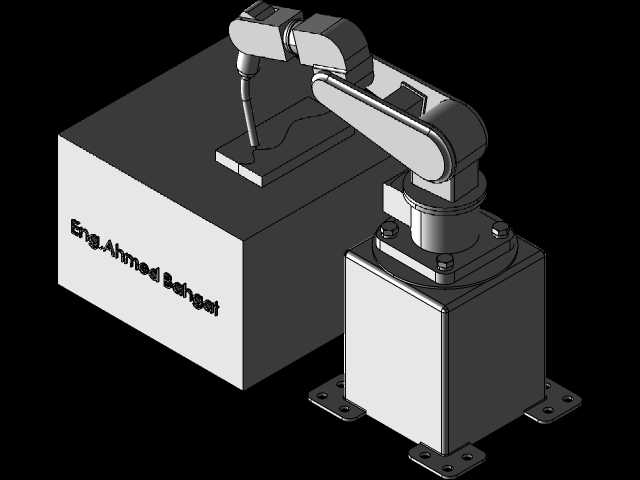

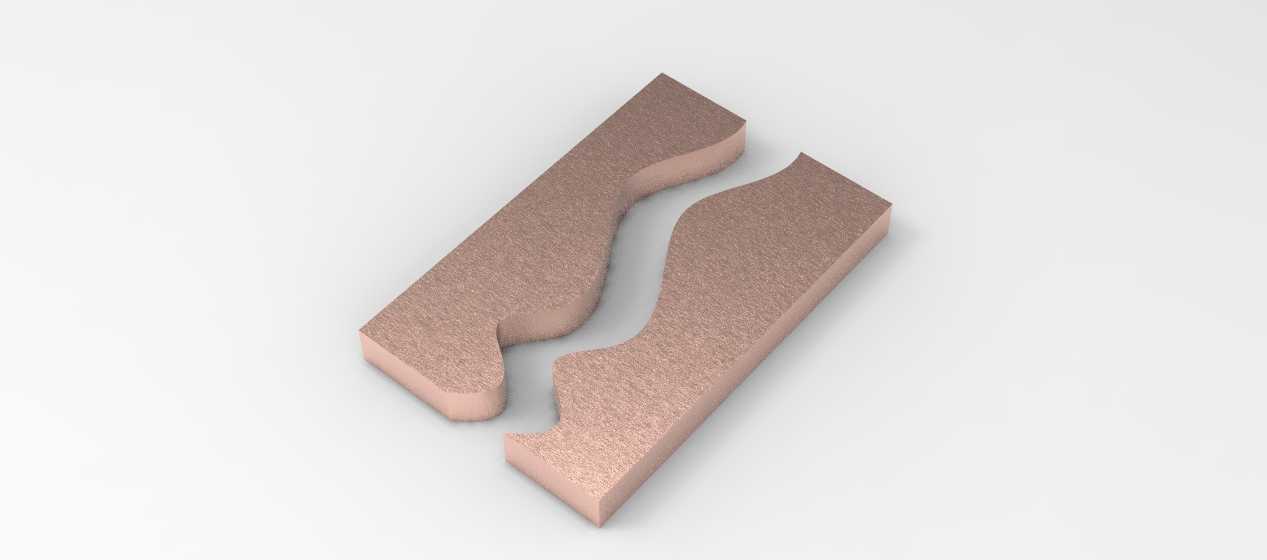

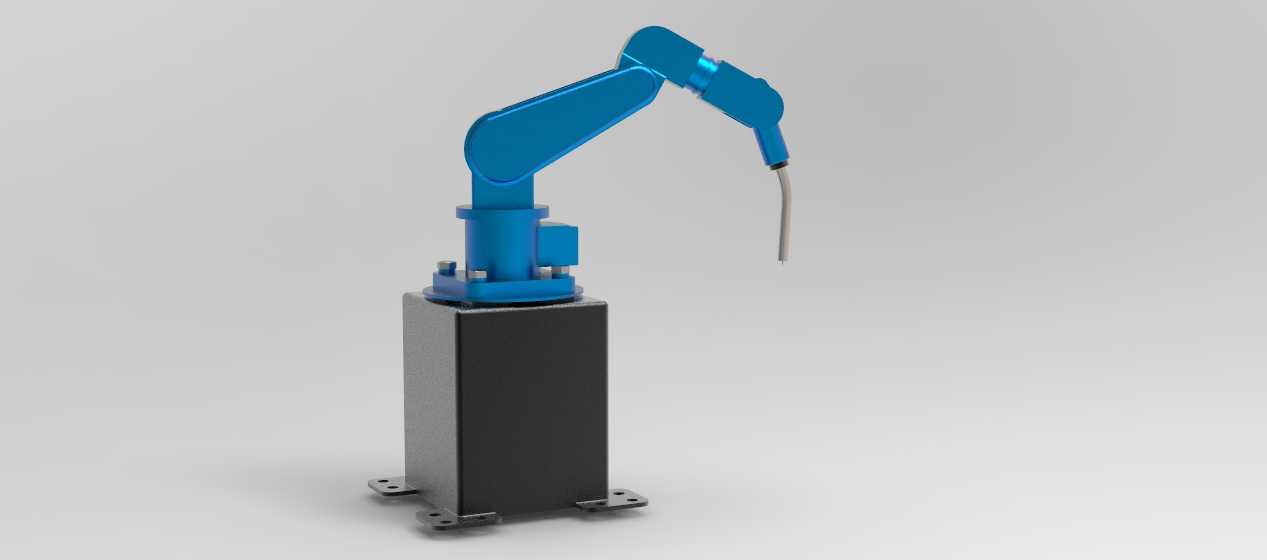

　　这款四轴焊接臂的结构设计，核心围绕中小批量钣金加工、五金件点焊作业场景展开，适配车间内工位固定、焊接轨迹重复度高的作业需求，可替代人工完成焊枪的空间位姿调整，降低焊接作业中弧光、烟尘对操作人员的职业伤害。从结构布局来看，底座采用方形安装法兰设计，预留四个螺栓固定孔位，可直接固定在车间钢制工作台或者混凝土预制基座上，安装时需保证底座上平面的平面度公差不超过0.1mm，避免后续关节运转出现同轴度偏差。底座内部集成第一轴回转驱动结构，可实现整个臂体360度水平方向回转，回转范围覆盖工位周边1.2米半径内的焊接作业区域，满足单工位覆盖多组焊接工装的布局需求。大臂与底座的铰接关节为第二轴，负责臂体的上下俯仰动作，

　　俯仰角度范围设置为负30度到正85度，既可以满足低位工件的平焊作业，也能适配高位支架类工件的仰焊位置调整。小臂与大臂的连接关节为第三轴，承担小臂的俯仰摆动，配合第二轴的动作可将末端焊枪送达作业范围内的任意空间点位，关节处设置硬限位块，避免运动超程造成内部线缆拉扯损伤。末端腕部关节为第四轴，负责焊枪的回转调整，可根据焊缝走向实时调整焊枪角度，保证焊枪与焊缝始终保持合适的工作夹角，适配直线焊缝、环形角焊缝等不同形式的焊接作业需求。设计过程中对各关节的负载做了匹配核算，末端额定负载适配常规气保焊枪、点焊枪的重量，臂体采用轻量化的铸铝结构件，在保证结构刚性的前提下降低运动惯量，提升关节启停的响应速度。各关节的走线采用内部中空走线方式，

　　避免焊接过程中焊渣飞溅损伤线缆，同时减少外部走线对臂体运动的干涉。臂体的运动半径经过优化，在满足常规焊接工位作业范围的前提下，尽可能压缩臂体伸展后的冗余尺寸，减少设备占用的车间空间，适配密集排布的焊接生产线布局。末端法兰预留标准焊枪安装接口，可快速更换不同类型的焊接作业端头，无需额外制作转接工装，降低产线换型的调整成本。
