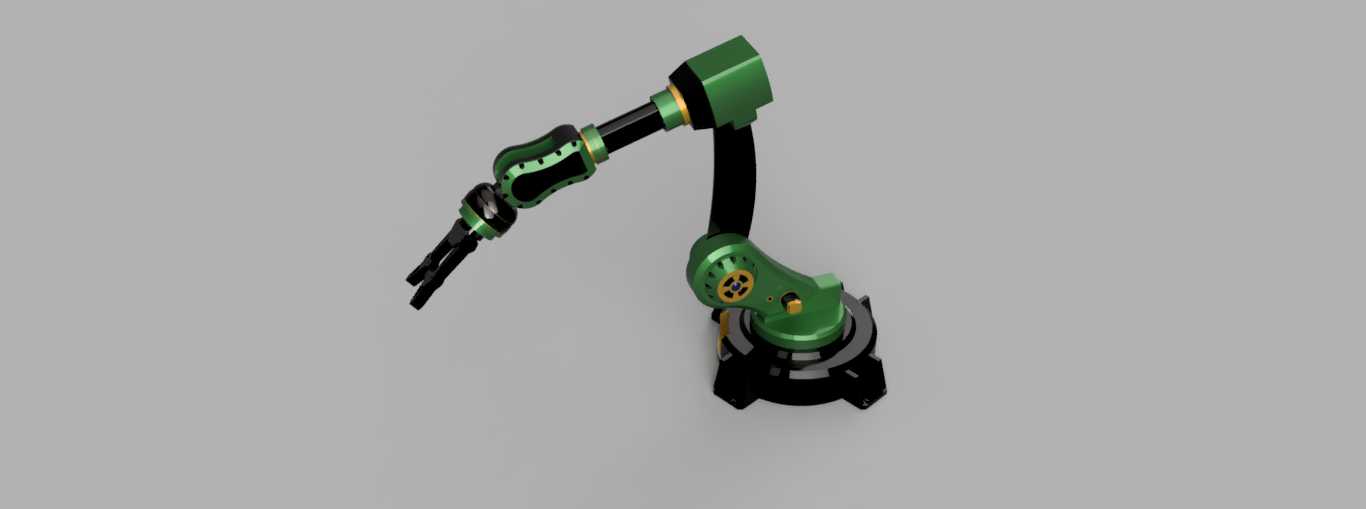

多关节协作型工业机械臂结构设计

　　这款多关节机械臂的结构设计，核心围绕3C电子装配、小型零部件上下料、实验室精密物料转运这类对作业空间灵活性要求较高的场景展开，在做结构排布时，首先考虑的是窄空间内的避障能力，大臂与小臂的长度比例经过反复调整，确保在常规0.8米作业半径范围内，末端执行器可以到达工作台面任意三维坐标点，不会出现关节运动死区。底座采用法兰式安装结构，安装孔位按照通用工业设备的安装基准设计，适配常见的铝型材工作台、钢制机架的安装孔距，不需要额外做转接板就能完成固定，底座内部预留了走线空腔，所有关节的动力线、信号线都可以从臂体内部穿过，避免外部走线在高速运动时出现勾挂、磨损的问题。关节部分采用模块化设计思路，每个转动关节的连接法兰都做了统一的尺寸基准，

　　后期如果需要调整臂展长度，只需要更换对应长度的臂段结构，不需要重新设计关节连接部分，大幅降低改型的设计工作量。末端执行器的连接接口采用通用的快换结构基准，适配常见的气动夹爪、真空吸盘、电动螺丝刀等末端工具，不需要额外加工转接件就能完成工具切换。臂体的外壳采用流线型包覆设计，一方面可以避免内部传动结构外露带来的安全隐患，另一方面也能减少车间环境下的粉尘、切削液进入关节内部，延长传动部件的维护周期。在做运动边界校核时，针对每个关节的转动角度都做了硬限位与软限位的双重设计，硬限位采用机械凸台结构，防止软件限位失效时关节过转损坏内部线缆，软限位参数可以根据实际作业场景的工位布局调整，适配不同的作业空间限制。整个臂体的重心经过配平计算，

　　在满负载运动时，底座的倾覆力矩控制在常规地脚螺栓的承载范围内，不需要额外做地基固定，就能在普通车间地面的工作台上稳定运行。关节处的密封结构采用多道迷宫式设计，配合接触面的密封圈，可以满足常规工业车间的IP防护等级要求，即使在有少量切削液飞溅、粉尘漂浮的机加工辅助上下料场景下，也能稳定运行。在设计传动结构时，每个关节的传动间隙都做了预紧调整结构，长期运行出现间隙后，可以通过调整预紧件消除回程误差，保证重复定位精度满足精密装配的要求，不需要整体更换关节模块。
