履带式仿生探测作业机器人结构设计

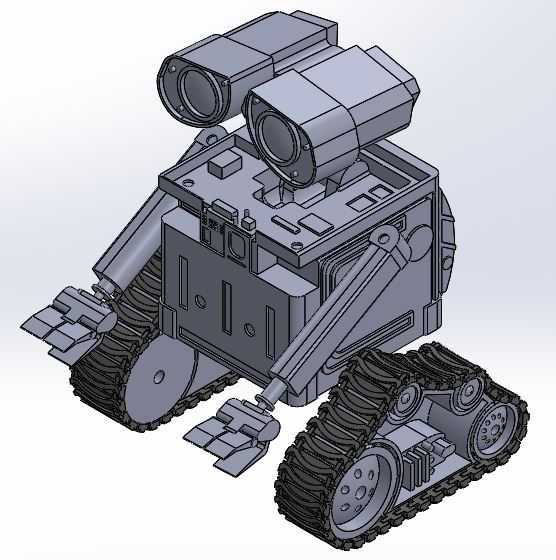

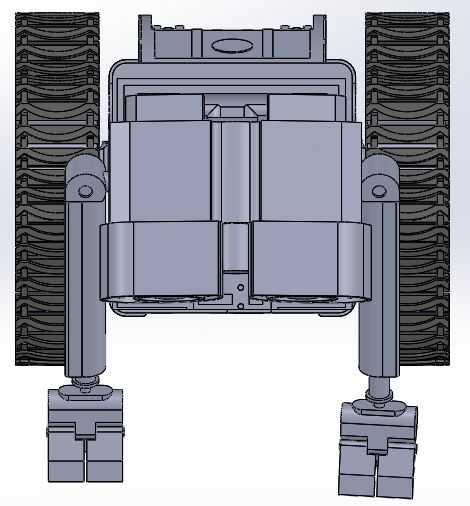

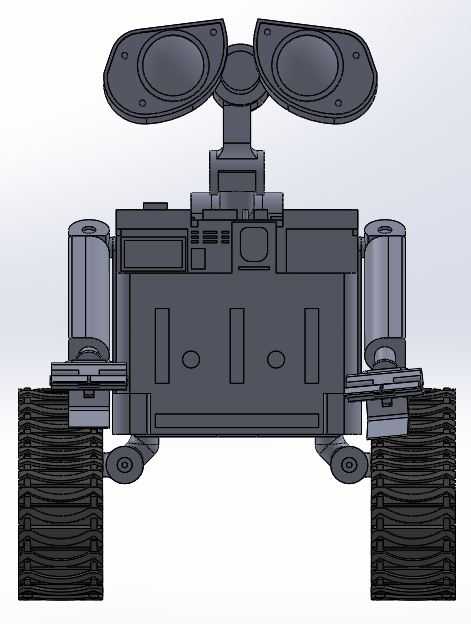

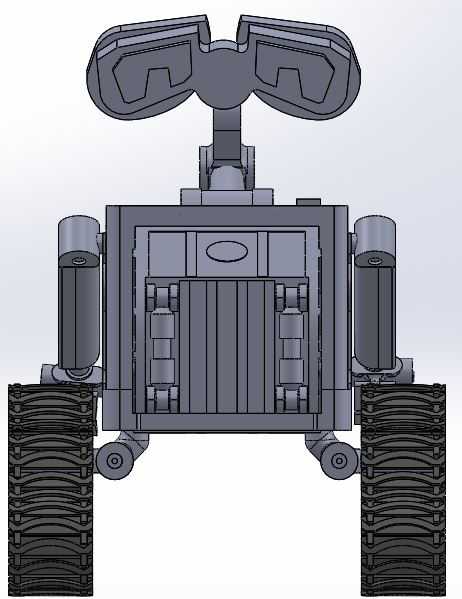

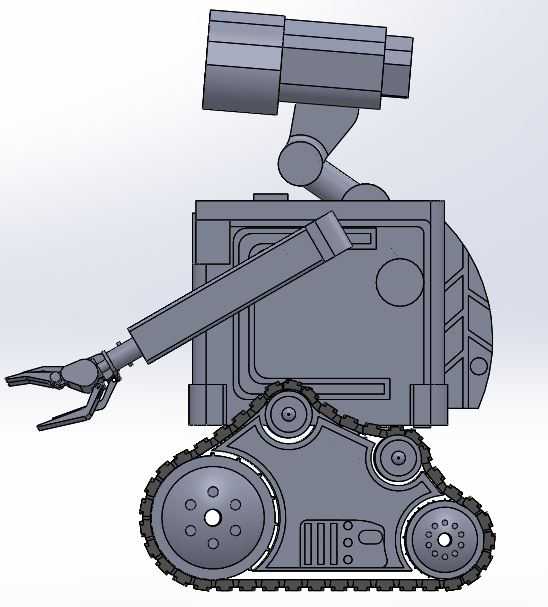

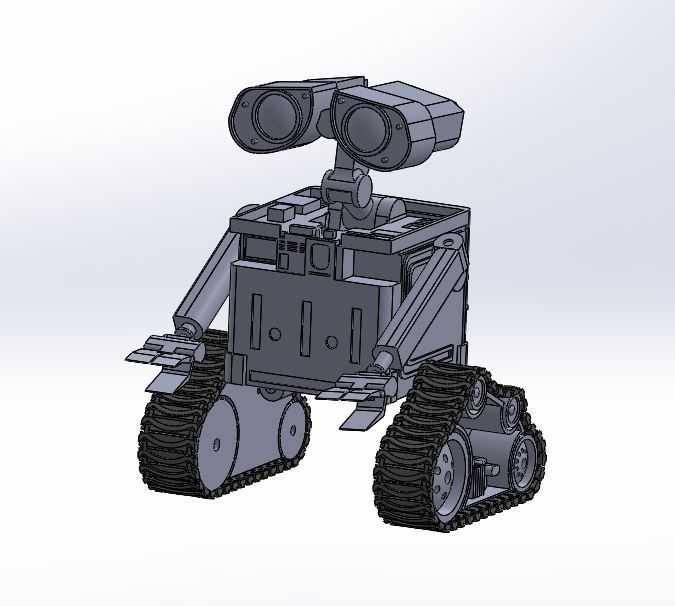

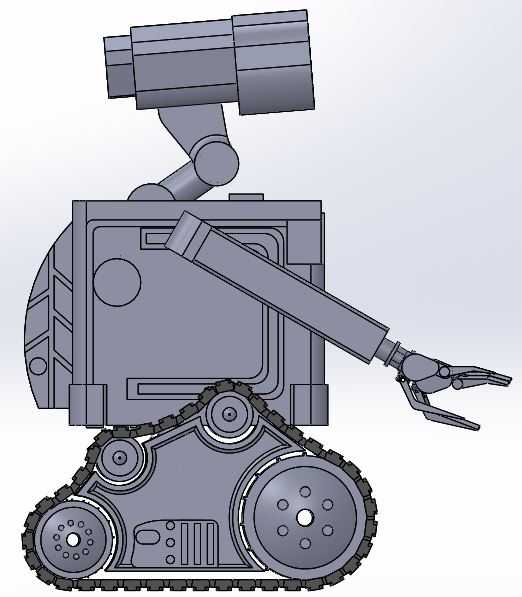

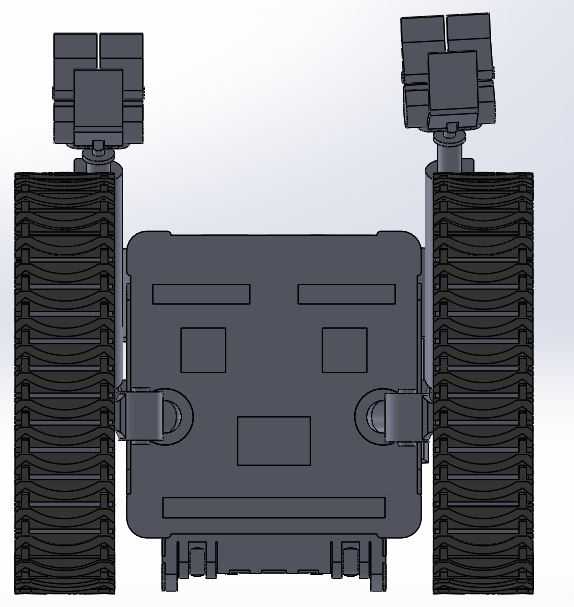

　　这款履带式移动作业机器人的结构设计，核心围绕非结构化复杂地形的通行与轻载作业需求展开，整体采用三段式布局逻辑，下部行走模块、中部承载舱体、上部作业执行单元依次排布，各模块间通过铰接回转结构连接，可在通行障碍时主动调整姿态适配地形。行走部分采用三角布局的履带驱动结构，三个带轮呈钝角三角形排布，驱动轮居中布置，前后导向轮分别承担越障抬升与接地支撑作用，履带外侧预留防滑齿安装位，可根据作业场景更换不同齿形的履带配件，接地比压控制在较低区间，能够在松散沙土、碎石坡面、狭窄管廊等常规轮式设备无法通行的场景下稳定移动，履带张紧结构集成在侧部安装板上，无需拆解外部护板即可完成张紧度调节，日常维护操作空间充足。中部承载舱采用框架式钣金拼接结构，

　　外部预留多组标准化安装螺孔，可根据实际作业需求搭载探测传感器、采样模块、小型工具挂载位，舱体内部预留的安装空间可容纳动力电源、控制主板、信号传输模块，舱体与行走架之间设置减震缓冲垫，可抵消崎岖路面行进时产生的高频振动，保护内部搭载的精密电子元件。上部的视觉探测模块采用双自由度回转支架，水平方向可实现360度连续回转，俯仰方向调整角度覆盖负15度到正75度区间，可在不改变整机行进方向的前提下完成周边全范围的环境扫描探测。前部搭载的多自由度作业机械臂采用串联关节结构，大臂与小臂的铰接处设置限位挡块，避免运动过程中出现结构干涉，末端执行器采用两指夹爪结构，夹指内侧预留防滑纹路安装槽，可夹持不同形状的轻载物件，

　　夹爪开合行程可通过关节处的限位螺钉调整，适配不同尺寸的被夹持物。整机各运动关节的走线均采用内部穿腔布局，避免外部走线在复杂地形行进时被杂物剐蹭破损，各铰接转动副均设置密封挡圈，可阻挡粉尘、水汽进入转动配合面，延长结构使用寿命。从安装边界来看，整机宽度控制在狭窄通道通行的适配尺寸内，高度可根据上部探测模块的俯仰姿态调整，能够进入常规人员无法抵达的狭小空间完成环境探测、物件拾取、定点观察等作业任务，可应用在管网巡检、灾害现场搜救、工业狭窄空间探查、科普教学演示等多个场景，结构设计充分考虑了零部件的加工工艺性，大部分结构件可采用常规钣金折弯、型材切割工艺加工，转动轴类零件采用标准圆料加工即可，无需特殊定制的异形构件，装配环节可通过定位销快速完成各模块的对位组装，降低生产装配的调试难度。
