三爪气动卡盘夹持工装结构设计

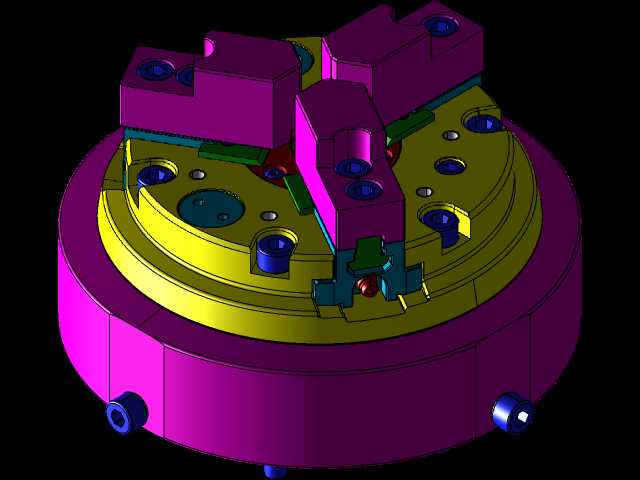

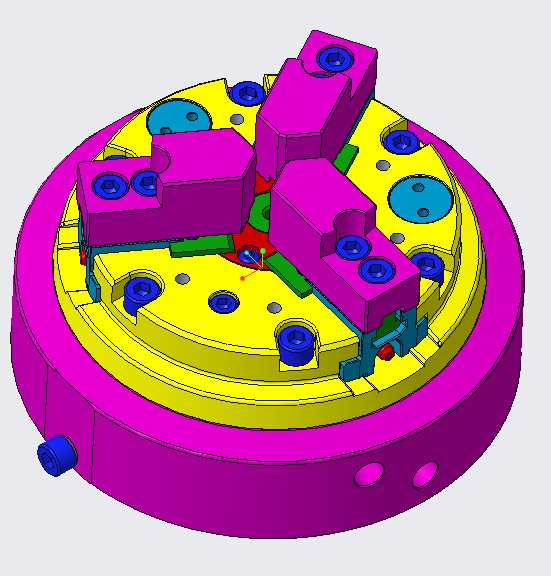

　　这款三爪气动卡盘主要应用于数控车床、磨床等回转加工设备的工件装夹环节，也可适配自动化上下料工位的工件定位夹持需求，相比传统手动三爪卡盘，它依靠压缩空气驱动夹爪开合，能大幅缩短工件装夹的辅助时间，适配批量加工场景下的快换装夹要求。从结构设计来看，卡盘主体采用圆盘式基座布局，底部预留了标准的气源接入接口，可直接对接工厂常规0.5-0.8MPa压力的压缩空气管路，内部的气路通道集成在基座本体内部，无需额外排布外置气管，能避免回转过程中管线缠绕的问题。三个夹爪沿卡盘中心呈120°均匀分布，每个夹爪都通过内部的斜楔传动结构与气动活塞相连，活塞轴向运动时可同步带动三个夹爪做径向的开合动作，能保证夹持过程中工件的自动对中，对中精度可控制在0.

　　02mm以内，满足常规回转类零件的加工同轴度要求。夹爪的安装面设计了可更换的硬爪接口，用户可根据待加工工件的外形定制适配的爪头，不管是圆形棒料、六角型材还是异形薄壁件，都能通过更换爪头实现稳定夹持，夹爪的行程设计覆盖了常见的小到中型回转件装夹范围，基座的外圆、端面连接尺寸符合通用机床的主轴安装标准，可直接替换同规格的手动卡盘，不需要对机床主轴做额外改造。设计过程中重点考虑了夹持力的均匀性，内部的传动副做了耐磨处理，长期高频开合使用也能保持夹爪的同步精度，基座上预留的安装孔位可适配不同规格的主轴端盖连接，夹爪与基座之间设置了防尘密封结构，能阻挡加工过程中的切屑、切削液进入卡盘内部的传动腔，降低日常维护的频次。在实际使用场景中，

　　这类气动卡盘搭配机床的自动上下料机构，可实现工件装夹的全自动化操作，无需人工手动扳动卡盘扳手，既降低了操作人员的劳动强度，也能避免人工装夹时的夹紧力不一致问题，保证批量加工时的工件装夹精度稳定性。卡盘的整体高度控制在常规机床的主轴端面安装空间范围内，不会过多占用Z轴的加工行程，底部的气源接口采用回转密封结构，卡盘高速回转时也不会出现漏气问题，适配常规的车削、外圆磨削加工转速要求。
