弧形支撑式机械连接基座结构设计

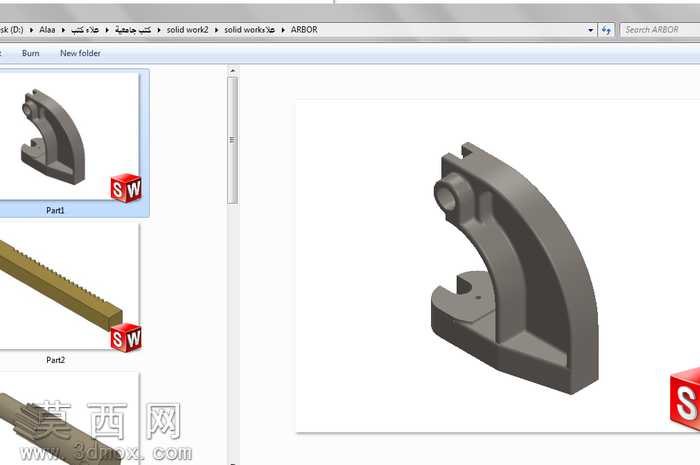

本作品为一款弧形支撑式机械连接基座，整体采用一体化建模思路完成三维设计，建模过程中优先保证结构强度与安装适配性的平衡。模型主体以弧形弯臂作为核心支撑结构，弯臂外侧采用平滑圆弧过渡，内侧设置等厚加强筋结构，既降低了整体重量，又能有效分散承载时的应力集中问题，避免长期受力出现结构形变。基座底部为平直安装面，面上预留两个定位安装孔，孔位边缘做倒角处理，既方便安装时的对位操作，也能减少孔位边缘的应力开裂风险。弯臂顶端设置同轴圆柱铰接孔，孔内壁做光滑处理，用于与配套的铰接轴类零件配合，实现转动连接功能，孔位周边做加厚凸台设计，提升铰接部位的耐磨性能与结构强度。弯臂与底部安装座的衔接位置采用大圆角过渡，进一步优化应力传递路径，避免直角衔接处的应力断裂风险。建模过程中对所有外露棱边均做了圆角钝化处理，既提升了零件的外观质感，也避免安装使用过程中锐边划伤操作人员。材质方面预设为常用的灰铸铁材质，渲染时还原了铸铁件哑光磨砂的表面质感，同时对铰接孔、安装孔等配合面做了精加工面的质感区分，清晰展示不同加工区域的表面处理差异。整体结构设计紧凑，在满足承载与连接功能的前提下尽可能压缩了整体体积，适合作为小型机械设备的铰接支撑基座使用，可直接适配对应规格的铰接组件与安装工位，无需额外做结构修改即可投入生产参考使用。
