地震监测用框架式振动检波装置结构

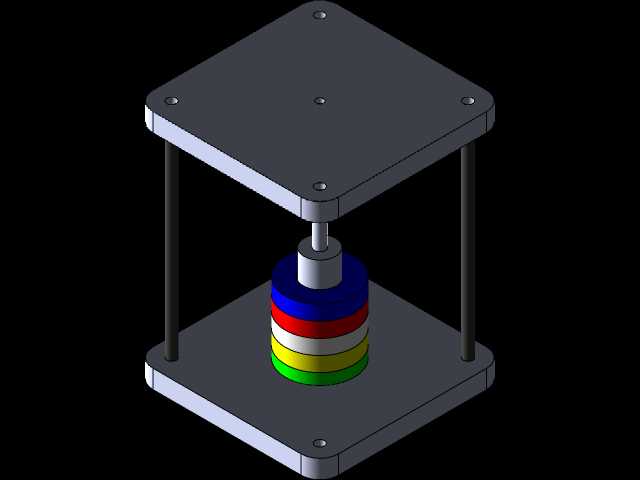

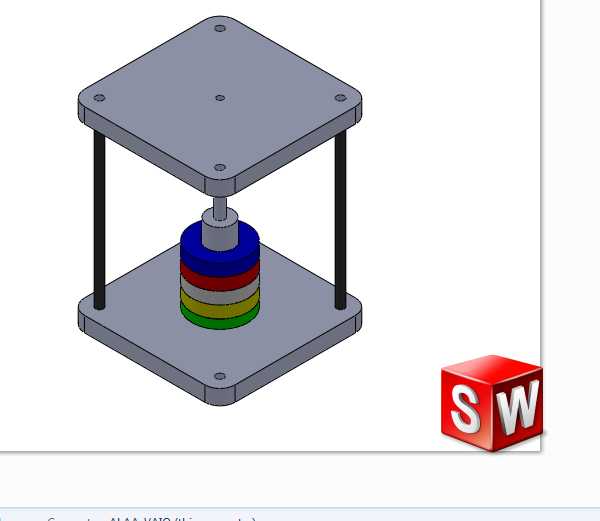

该结构面向地质振动监测场景设计，核心功能是拾取地表传递的微幅振动与流沙层波动信号，为地质构造勘测、工程场地振动评估提供基础的机械承载与传感安装基准。整套装置采用上下对称的方形安装板作为主体承载框架，四角通过等长的立式支撑柱连接形成稳定的开放式安装空间，上下安装板的四个角位均预留了沉头安装孔，可直接通过膨胀螺栓或固定压块将整套装置锚固在监测点位的混凝土基座或硬质岩面上，安装时需保证上安装板平面与水平面平行度误差不超过0.2mm，避免倾斜导致内部传感组件的受力偏移，影响振动信号拾取精度。上下安装板之间的中心位置预留了传感组件的安装工位，叠层式的芯体结构通过中心导柱与上安装板定位连接，不同色彩标识的叠层对应不同功能的阻尼、配重与敏感元件装配段，装配时需保证各叠层端面与导柱轴线的垂直度，叠层之间的预紧力需控制在合理区间，既避免松动导致的信号杂波，也防止预紧过大压损内部敏感元件。框架式的开放式结构一方面可以降低装置自身重量，方便野外勘测点位的快速转运与布设，另一方面能够减少结构本体对振动波传递的遮挡与衰减，让芯体更直接地承接来自地表的振动传导。支撑柱采用等直径圆截面杆件，与上下安装板的连接采用过渡配合加端面顶紧的方式，既保证连接刚度，也可在维护时快速拆解更换受损的支撑部件。上安装板中心预留的导柱安装孔带有定位台阶，可保证导柱与安装板的同轴度，避免芯体安装后出现偏摆。在野外长期布设的场景下，该框架结构可在外围加装防护外罩，不影响振动信号传递的同时阻挡风沙、雨水对内部芯体的侵蚀，上下安装板的边缘做了小圆角处理，避免转运过程中锐边划伤作业人员，也减少应力集中导致的板件变形。整套结构的安装边界需满足周边一米范围内无强振动源、无大型金属遮挡物的要求，固定时四个角位的螺栓锁紧力矩需保持一致，防止安装板翘曲导致芯体受力不均。设计过程中优先考虑了野外作业的拆装便捷性与结构稳定性，所有零部件均采用常规机械加工工艺即可实现，无需特殊定制的复杂构件，适合批量加工后在不同监测点位快速布设使用，芯体的叠层模块化设计也可根据不同监测频段的需求，灵活调整配重块的数量与阻尼件参数，适配不同地质条件下的振动监测需求。
