汽车用小型拉紧装置结构设计

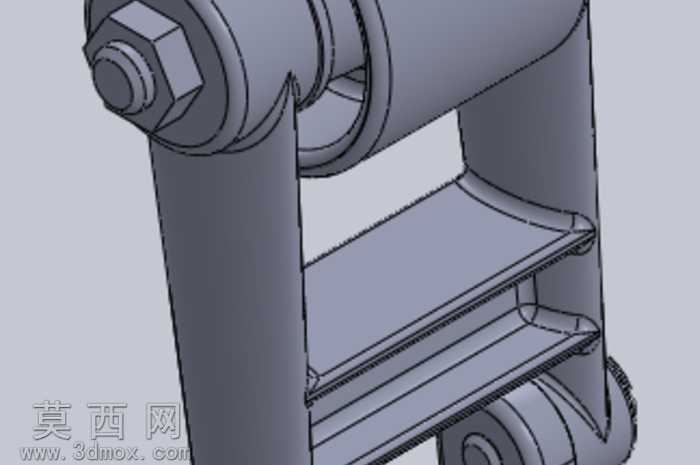

本作品为面向汽车应用场景设计的小型拉紧装置三维模型，建模阶段采用SolidWorks软件完成全参数化构建，首先通过草图绘制精准勾勒各零件的截面轮廓，对装置的立式支撑臂、中部承托板、铰接销轴、端部锁紧螺母等核心部件分别进行独立建模，严格遵循机械设计公差规范设定各零件的配合尺寸，确保铰接部位的转动间隙、螺纹连接的啮合长度均符合实际车用零部件的装配要求。渲染阶段采用哑光金属材质模拟装置的钢制基体质感，对螺母的六角棱边、支撑臂的折弯圆角处做了边缘高光处理，还原金属机加工后的表面纹理效果，同时通过环境光遮蔽效果强化各部件装配后的层次关系，清晰展现结构的拼接逻辑。从结构设计来看，该装置采用双侧立式支撑臂搭配多层水平承托板的框架式结构，上端通过带锁紧螺母的销轴实现铰接连接，可满足一定角度的转动调节需求，下端预留的铰接接口能够与汽车底盘对应安装位精准适配，中部的承托板结构既可以提升整体框架的抗扭刚度，也能够为拉紧作业提供稳定的受力支撑，避免装置受拉时出现结构变形。设计思路上围绕汽车狭小安装空间的使用需求，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能压缩装置的整体体积，各零件均采用常规机械加工即可实现的工艺结构，没有特殊异形曲面，降低了后续的生产制造成本，同时铰接部位的可拆卸设计也方便后期的维护与零件更换，锁紧螺母的防松结构设计能够适配汽车行驶过程中的振动工况，避免长期使用后出现连接松动的问题，整体结构兼顾了功能性、装配便利性与工况适应性，可直接用于汽车拉紧机构的设计参考、装配模拟以及教学演示场景。
