汽车传动轴用耦合联合连接结构

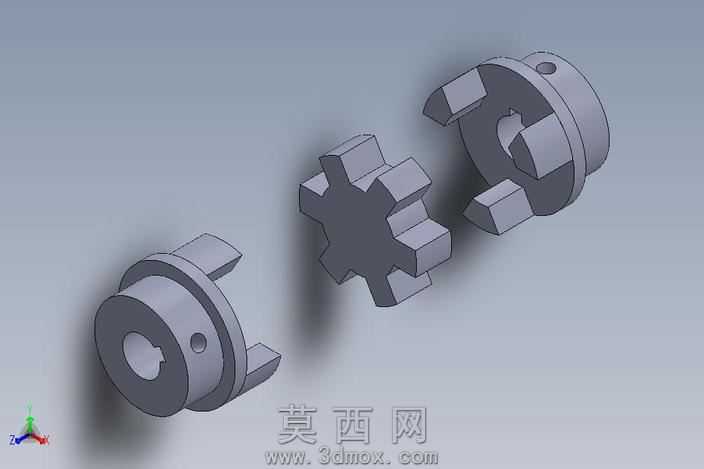

本作品为面向汽车传动轴系统设计的耦合联合连接结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械传动连接件的设计规范，对三个独立耦合构件的轮廓特征、配合面形位公差、装配对位结构进行了精细化处理。建模初始阶段先梳理耦合连接的运动传递逻辑，明确三个构件在传动轴动力传输过程中的对位关系、受力方向与装配顺序，先绘制各构件的二维基准草图，对半圆弧形配合面、十字形对位凸台、限位卡槽等核心特征进行尺寸约束，确保各构件拼接后可实现周向限位与扭矩传递功能，避免传动过程中出现松脱、错位问题。建模过程中对构件的棱边进行了合理的倒角处理，既消除应力集中隐患，也匹配实际零件的加工工艺要求，同时对配合接触面的尺寸公差进行了预留设计，保证装配时可实现顺畅插接，满足实际装配的间隙要求。材质配置上为构件赋予了常用合金结构钢的材质属性，还原金属零件的哑光金属质感，渲染阶段采用柔和的均匀布光方案，清晰展现三个构件的立体轮廓、配合面结构与对位特征，通过不同视角的展示可直观呈现各构件的拼接逻辑与装配关系。该耦合联合结构主要应用于汽车传动轴的分段连接场景，可在传递旋转扭矩的同时，适配传动轴工作过程中的微量位移补偿需求，三个构件通过凹凸结构相互嵌合，无需额外辅助连接件即可实现稳定的周向固定，结构紧凑且装拆便捷，建模过程中充分考虑了零件的加工可行性，所有特征均适配常规铣削加工工艺，无难以实现的复杂曲面或特殊结构，可直接用于后续的工程图导出、结构仿真验证与实物加工参考，能够为汽车传动系统的连接结构设计提供直观的三维参考模型，帮助设计人员快速理解耦合连接的结构原理与装配方式。
